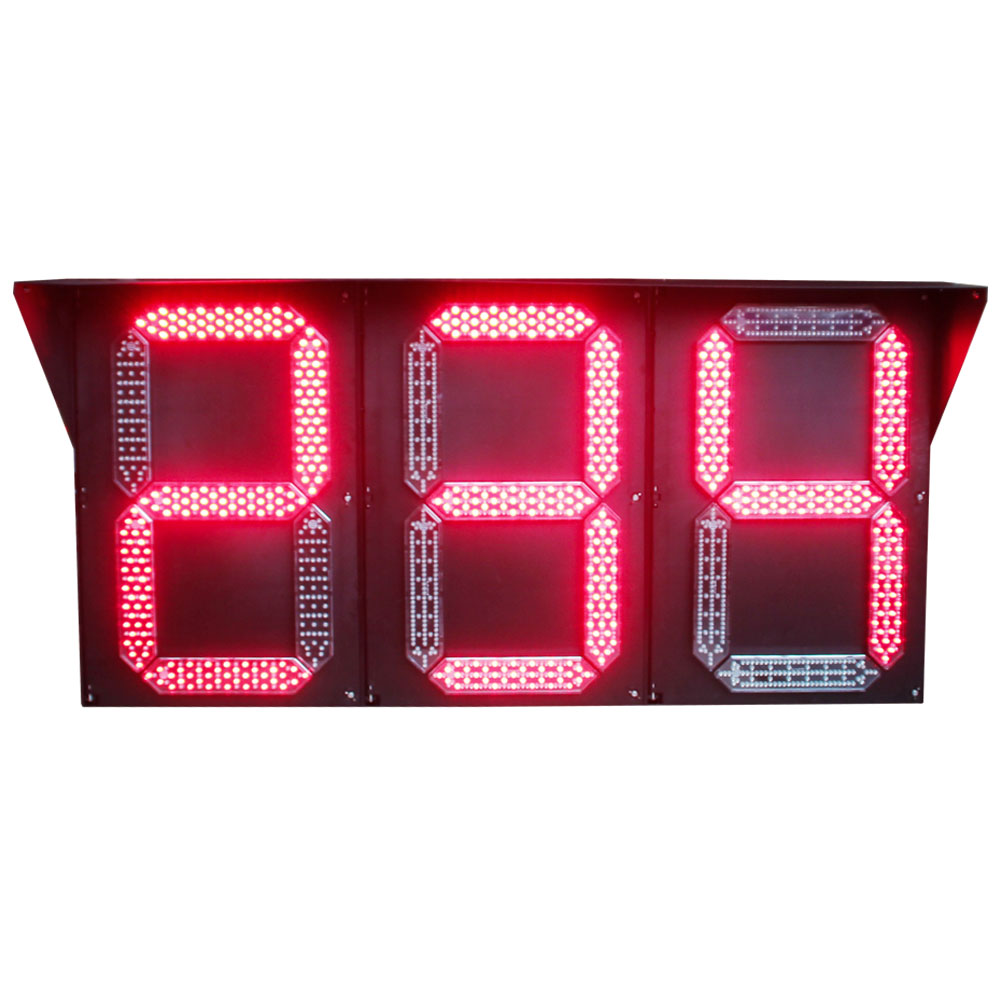

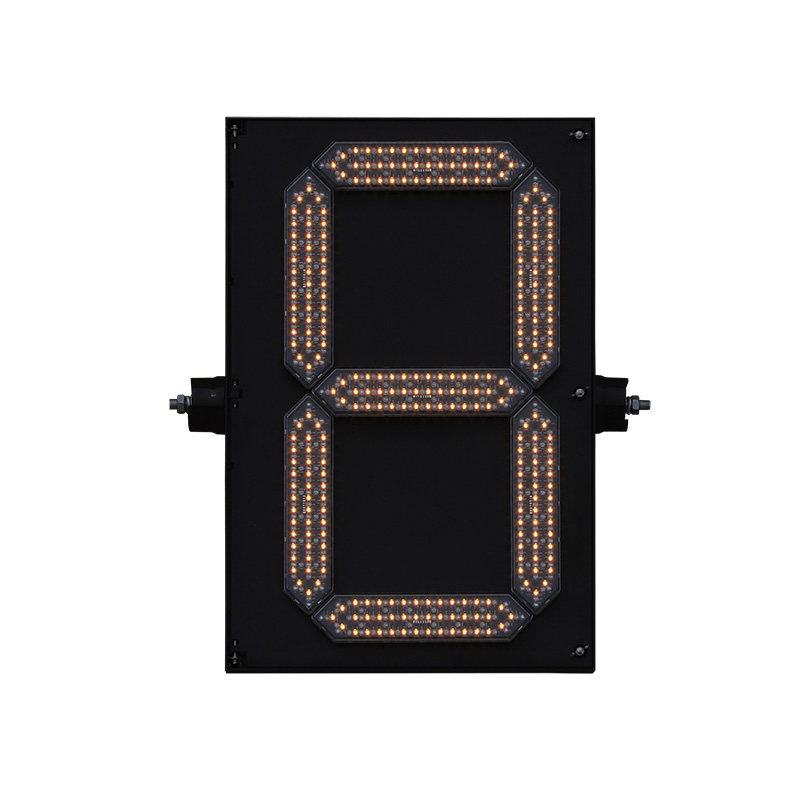

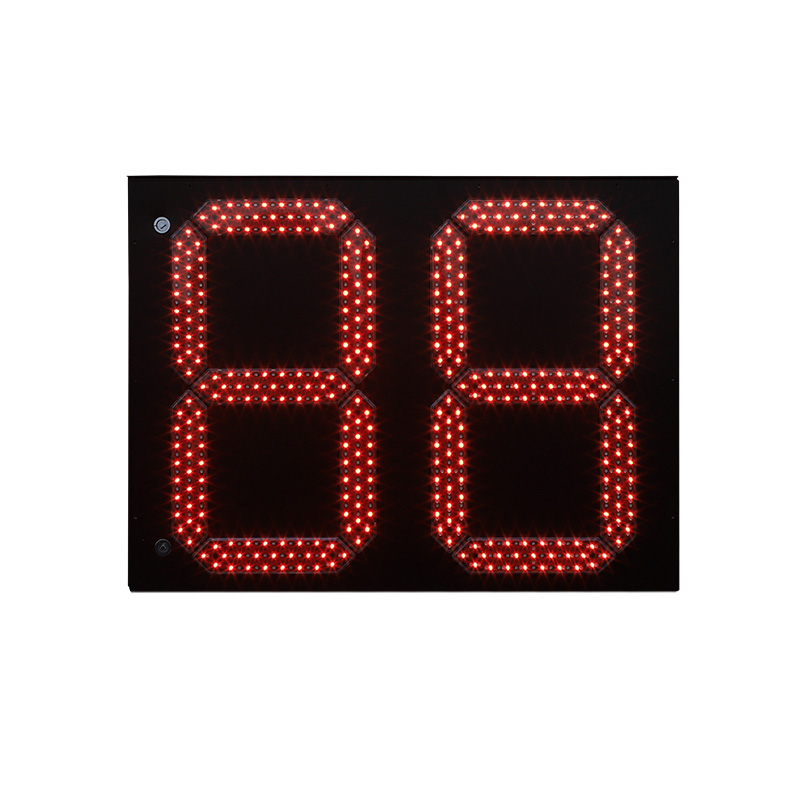

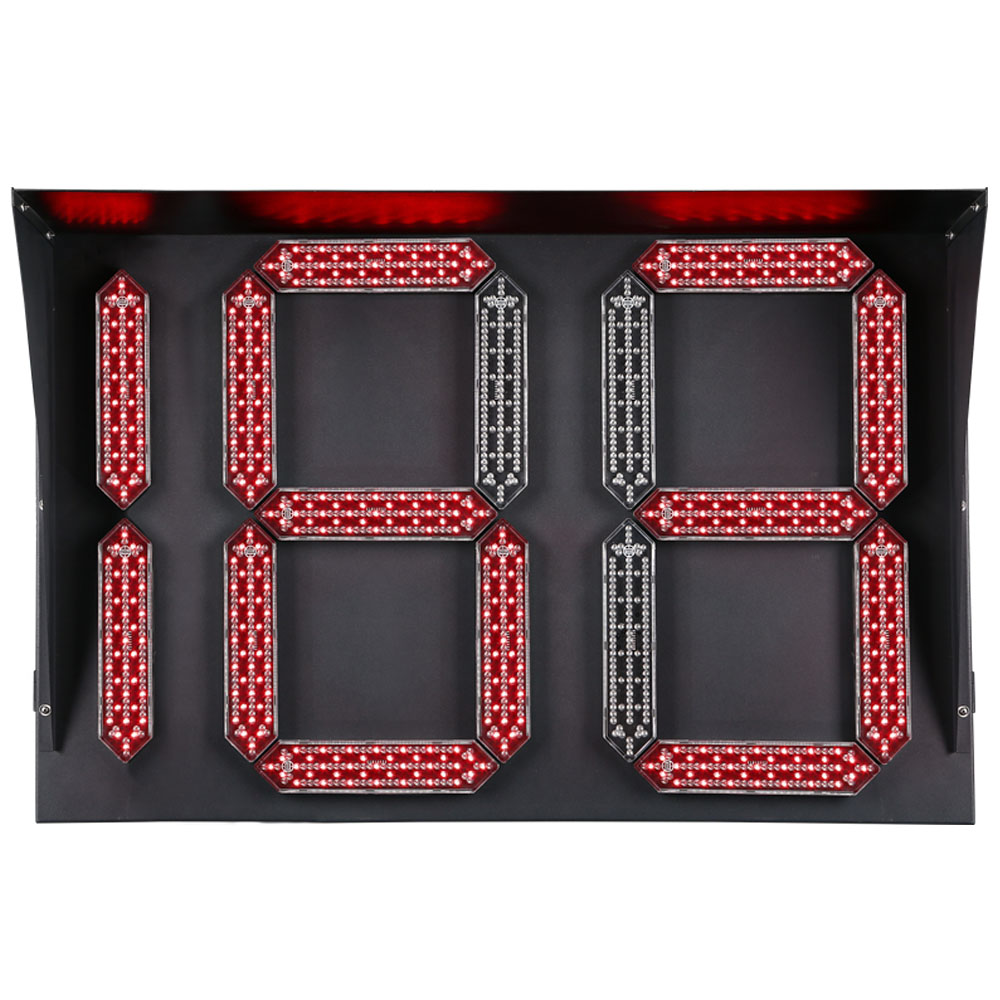

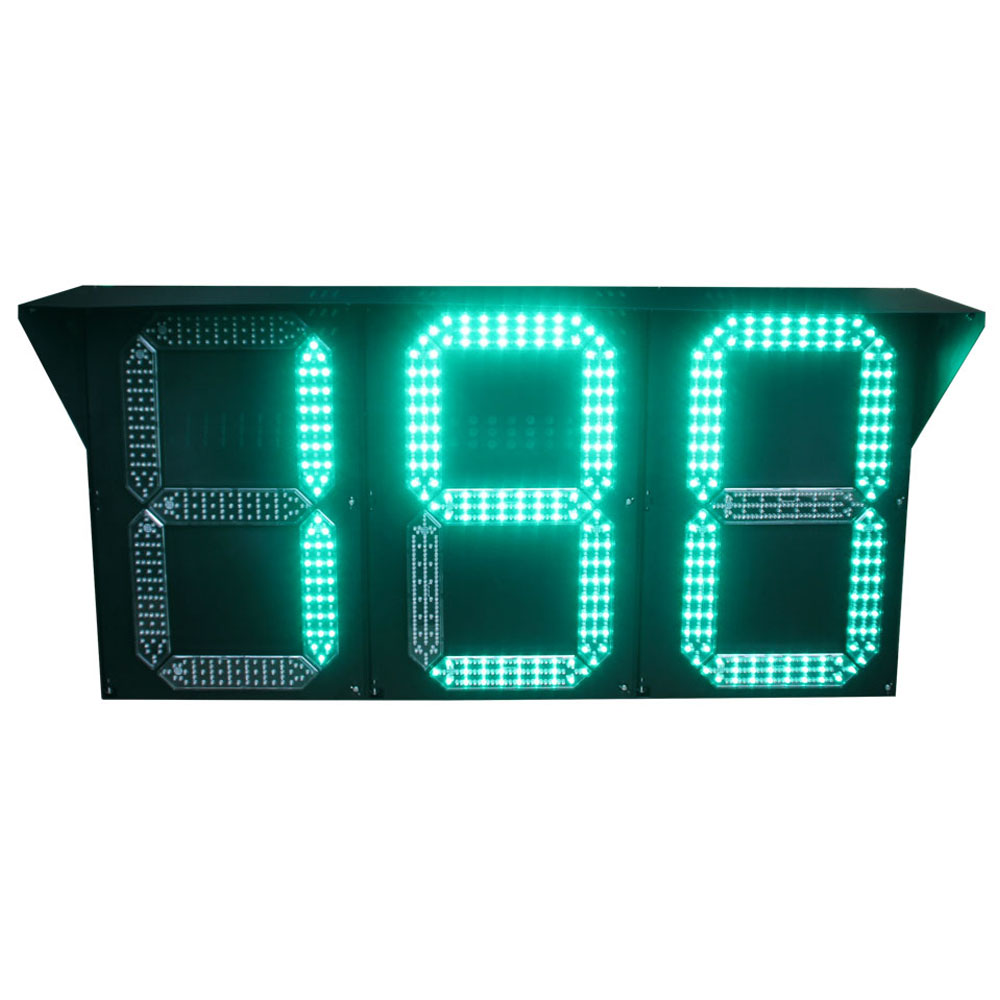

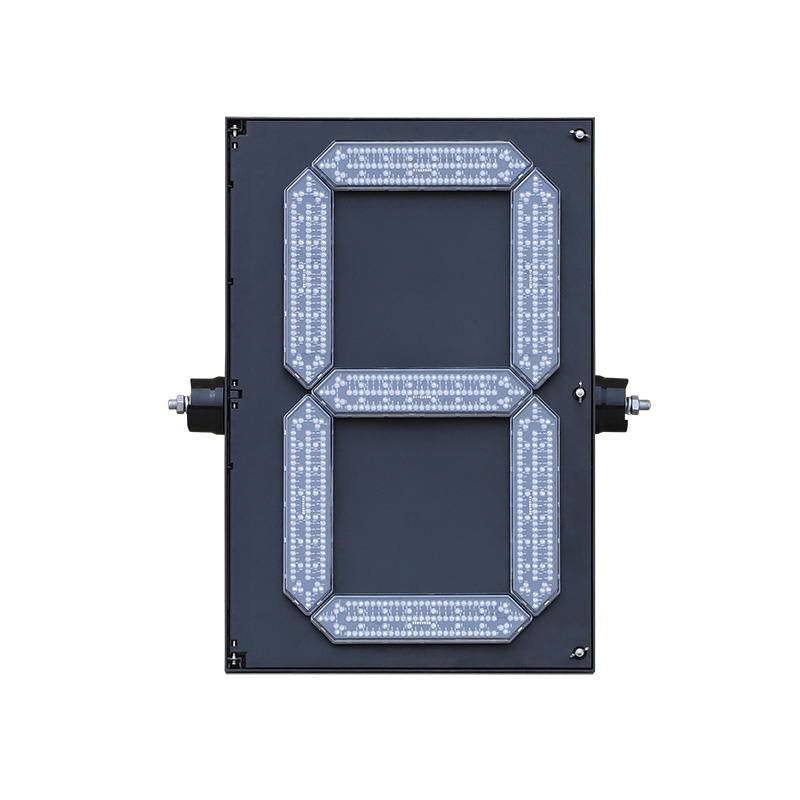

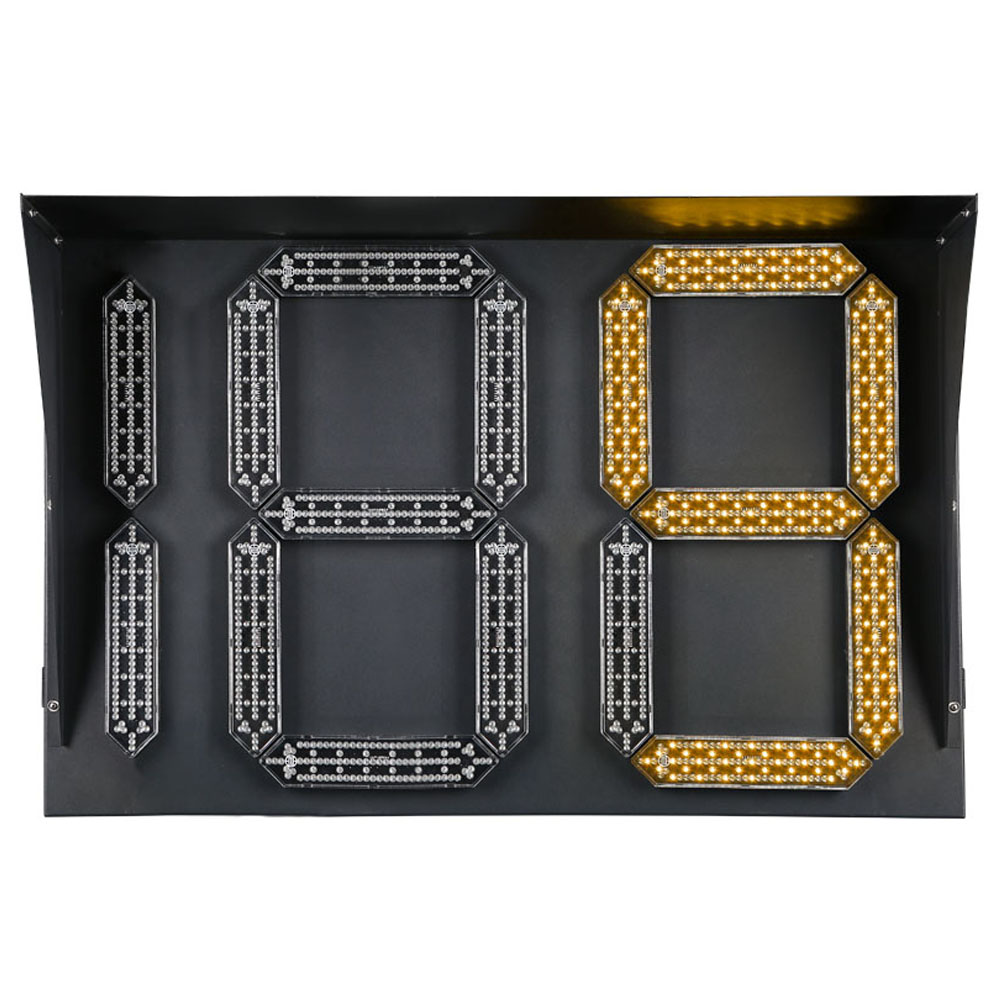

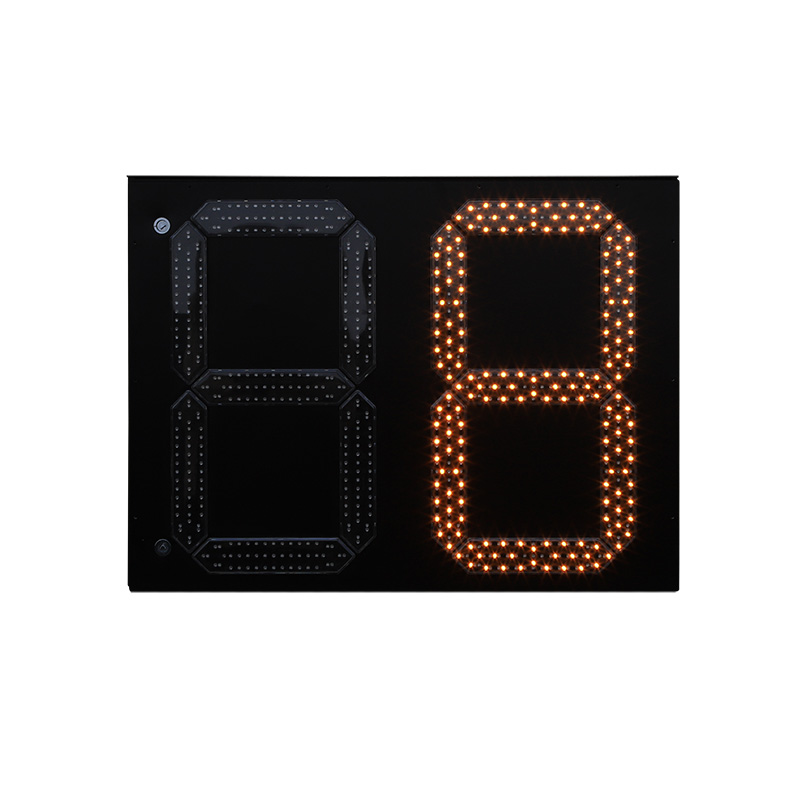

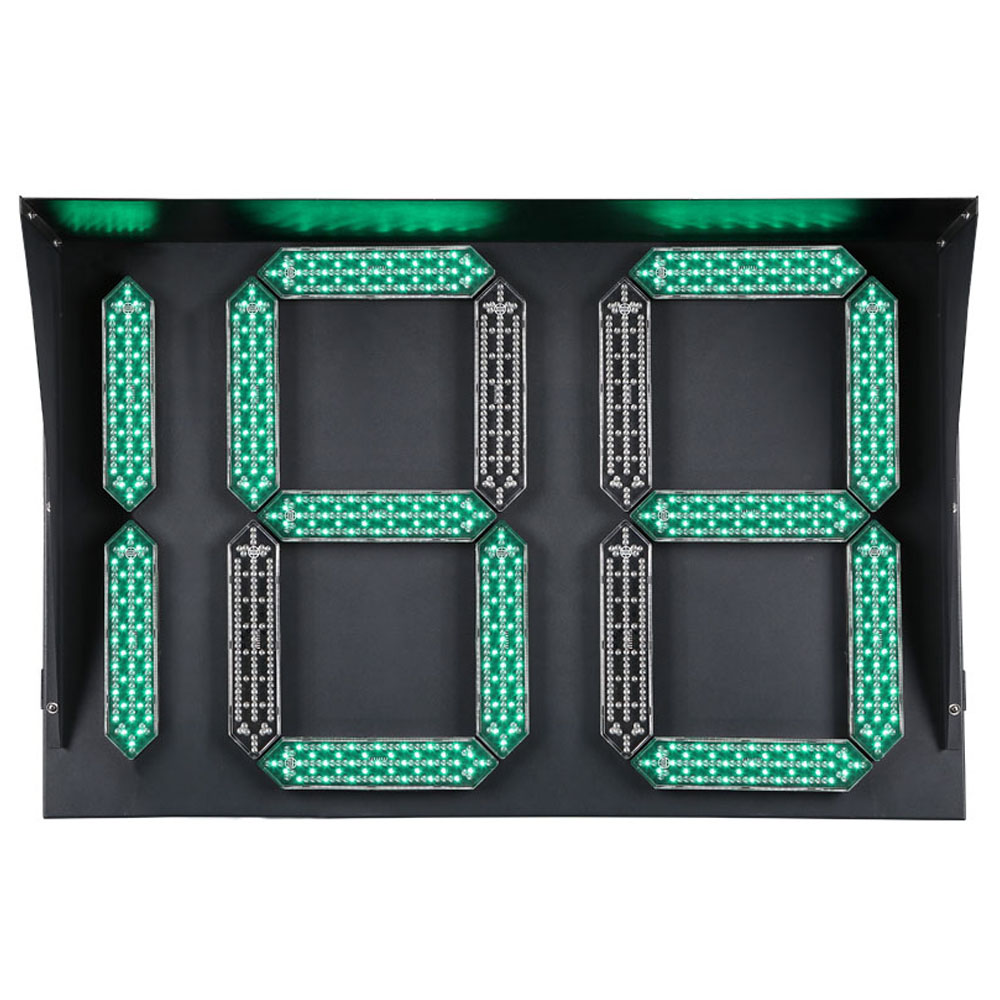

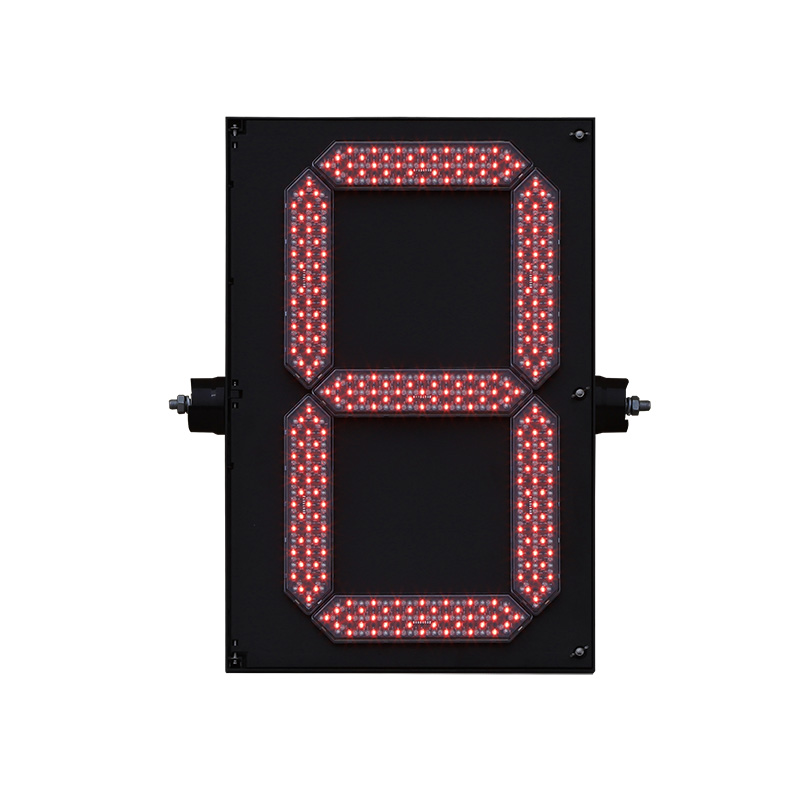

Semáforo de contagem regressiva do tipo segmento (tipo caixa)

Visão geral

Introdução do produto:

O Semáforo de Contagem Regressiva do Tipo Segmento (tipo caixa) é uma unidade integrada composta por segmentos, placa de controle, fonte de alimentação e gabinete. É adequado para diversos cruzamentos de controle de semáforos.

Adicione o para o seu projeto

Entre em contato conosco para fazer seu pedido

Características Funcionais

Compatibilidade universal para operações e manutenção simplificadas
O dispositivo suporta três modos de operação adaptáveis, garantindo compatibilidade com mais de 99% dos principais sistemas de controle de semáforos nacionais e internacionais. Este design reduz a complexidade da instalação e os esforços de comissionamento pós-instalação, melhorando assim a eficiência geral da operação e da manutenção.
Detecção adaptável para desempenho confiável
Incorporando um circuito patenteado de detecção de contagem regressiva com recursos de detecção adaptativa, o produto pode corresponder automaticamente aos níveis de tensão de entrada, ajustar dinamicamente os limites operacionais e filtrar eficazmente interferências elétricas externas. Isso garante um desempenho estável e sincronizado em diversos ambientes de energia.
Proteção dupla contra surtos para custos de manutenção reduzidos
Tanto a entrada de energia quanto as interfaces de comunicação são equipadas com mecanismos de proteção contra surtos de nível profissional. Essas proteções mitigam efetivamente os danos causados por raios e surtos de alta tensão, melhoram a estabilidade do equipamento, reduzem substancialmente as taxas de falhas e diminuem os custos de manutenção em mais de 50%.
Configuração visual e flexível para atender às diversas necessidades do mercado
O dispositivo suporta configuração remota por meio de um sistema de controle de nível superior baseado em PC. Os parâmetros do sistema podem ser ajustados online sem a necessidade de substituição de hardware, permitindo uma rápida adaptação aos diversos requisitos do projeto e melhorando significativamente a eficiência da implantação e da manutenção.

Num relance

Modelo do produto	DX-4-G-1-FM61	DX-3-G-1-FM81	DX-3-G-1-FM91	DX-5-G-1-FM121
Tamanho da superfície emissora de luz (LES)	600 mm x 400 mm	800 mm x 600 mm	900 mm x 600 mm	1200 mm x 600 mm
Padrão Executivo	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014
Material da carcaça	Chapa galvanizada	Chapa galvanizada	Chapa galvanizada	Invólucro de plástico ABS
Cor da luz de sinalização	□Vermelho □Amarelo □Verde	□Vermelho □Amarelo □Verde	□Vermelho □Amarelo □Verde	□Vermelho □Amarelo □Verde
Cor da máscara	Transparente	Transparente	Transparente	Transparente
Viseiras	Proteção de luz superior: 405 × 265 × 17 mm; Protetores de luz esquerdo e direito: 265 × 230 × 0,8 mm	Proteção de luz superior: 760 × 250 × 31,4 mm; Proteção de luz esquerda e direita: 250 × 510 × 15 mm	Proteção de luz superior: 860 × 250 × 15 mm; Protetores de luz esquerdo e direito: 250 × 510 × 15 mm	1205x265x17 mm
Tensão de operação	CA 85 V ~ 264 V/47 Hz ~ 63 Hz	CA 85 V ~ 264 V/47 Hz ~ 63 Hz	CA 85 V ~ 264 V/47 Hz ~ 63 Hz	CA 85 V ~ 264 V/47 Hz ~ 63 Hz
Modo de operação	□ Modo de aprendizagem □ Modo de gatilho □ Modo de comunicação □ Modo compatível	□ Modo de aprendizagem □ Modo de gatilho □ Modo de comunicação □ Modo compatível	□ Modo de aprendizagem □ Modo de gatilho □ Modo de comunicação □ Modo compatível	□ Modo de aprendizagem □ Modo de gatilho □ Modo de comunicação □ Modo compatível
Faixa de exibição	0~9s	0~99s	0~199s	0~999s
Quantidade de LED	Contagem regressiva vermelha: 175 unidades Contagem regressiva amarela: 182 unidades Contagem regressiva verde: 154 unidades	Contagem regressiva vermelha: 350 unidades Contagem regressiva amarela: 182 unidades Contagem regressiva verde: 308 unidades	Contagem regressiva vermelha: 624 unidades Contagem regressiva amarela: 294 unidades Contagem regressiva verde: 384 unidades	Temporizador de contagem regressiva vermelho: 819 peças Temporizador de contagem regressiva amarelo: 588 peças Temporizador de contagem regressiva verde: 504 peças
Consumo de energia da lâmpada	≤12W	≤25W	≤30W	≤30W
Consumo de energia de entrada de toda a máquina	≤15W@CA220/50HZ	≤20W@CA220/50HZ	≤20W@CA220/50HZ	≤30W@CA220/50HZ
Comprimento de onda do LED	Vermelho: 625 ± 5 nm Amarelo: 590 ± 5 nm Verde: 505 ± 5 nm	Vermelho: 625 ± 5 nm Amarelo: 590 ± 5 nm Verde: 505 ± 5 nm	Vermelho: 625 ± 5 nm Amarelo: 590 ± 5 nm Verde: 505 ± 5 nm	Vermelho: 625 ± 5 nm Amarelo: 590 ± 5 nm Verde: 505 ± 5 nm
Intensidade Luminosa	5000~15000cd/m²	5000~15000cd/m²	5000~15000cd/m²	5000~15000cd/m²
Vida útil do LED	≥100000h	≥100000h	≥100000h	≥100000h
Resistência de Isolamento	>2MΩ	>2MΩ	>2MΩ	>2MΩ
Tempo de resposta	Inicialização/Desligamento < 100 ms	Inicialização/Desligamento < 100 ms	Inicialização/Desligamento < 100 ms	Inicialização/Desligamento < 100 ms
Temperatura de operação	-40℃ a +80℃	-40℃ a +80℃	-40℃ a +80℃	-40℃ a +80℃
Umidade relativa	≤97%UR	≤97%UR	≤97%UR	≤97%UR
Grau de proteção	IP55	IP55	IP55	IP55
Distância visual	≥300m	≥300m	≥300m	≥300m
Especificações da embalagem	1 peça por caixa, Tamanho: 56,5 × 64,5 × 19,5 cm; Peso: 11,75 ± 0,5 kg	1 peça por caixa, Tamanho: 84,5 × 64,5 × 16 cm; Peso: 24,7 ± 0,5 kg	1 peça por caixa, Tamanho: 97 × 67 × 20 cm; Peso: 26,5 ± 0,5 kg	1 peça por caixa, Tamanho: 138 × 68 × 23 cm; Peso: 18,8 ± 0,5 KG

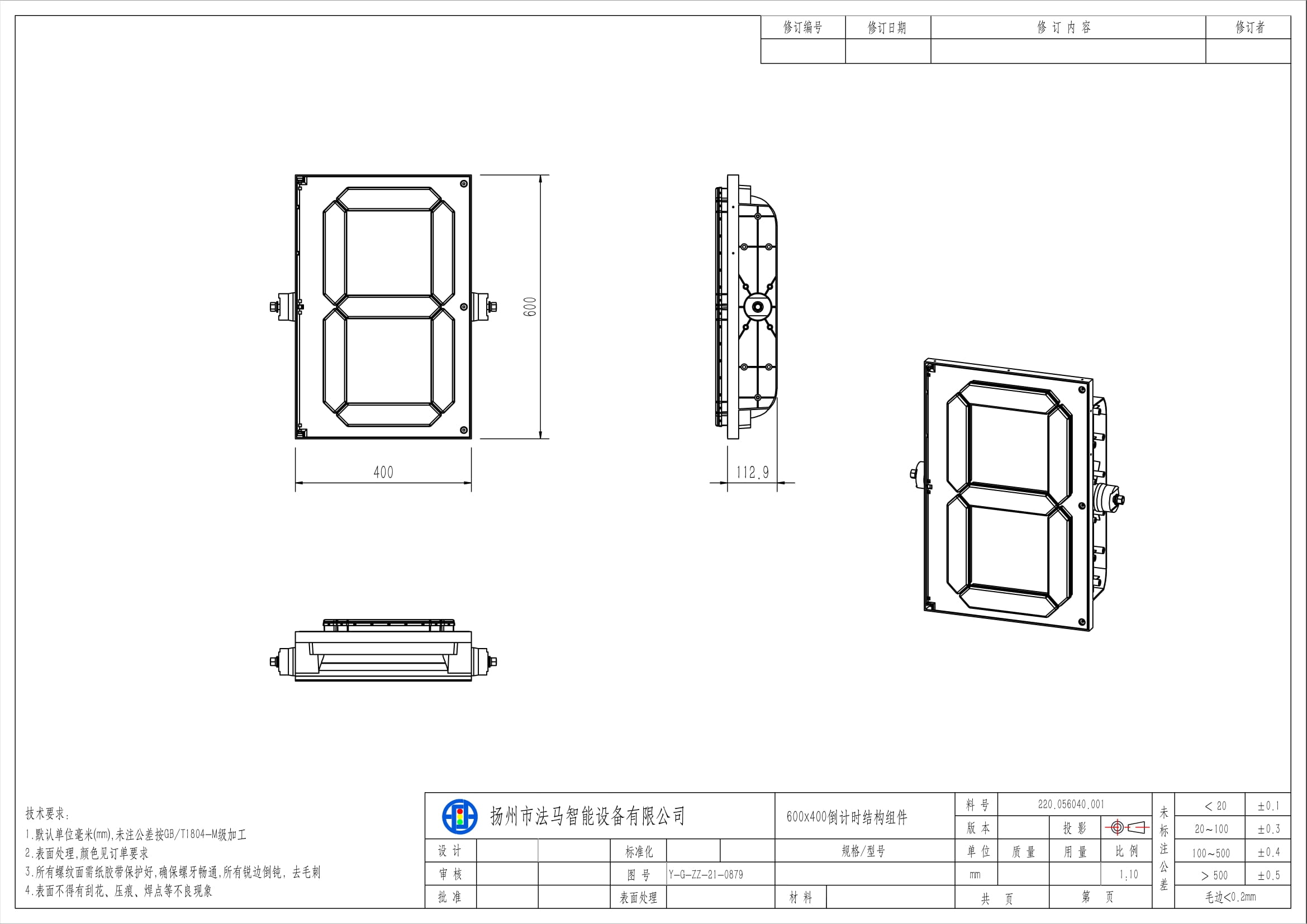

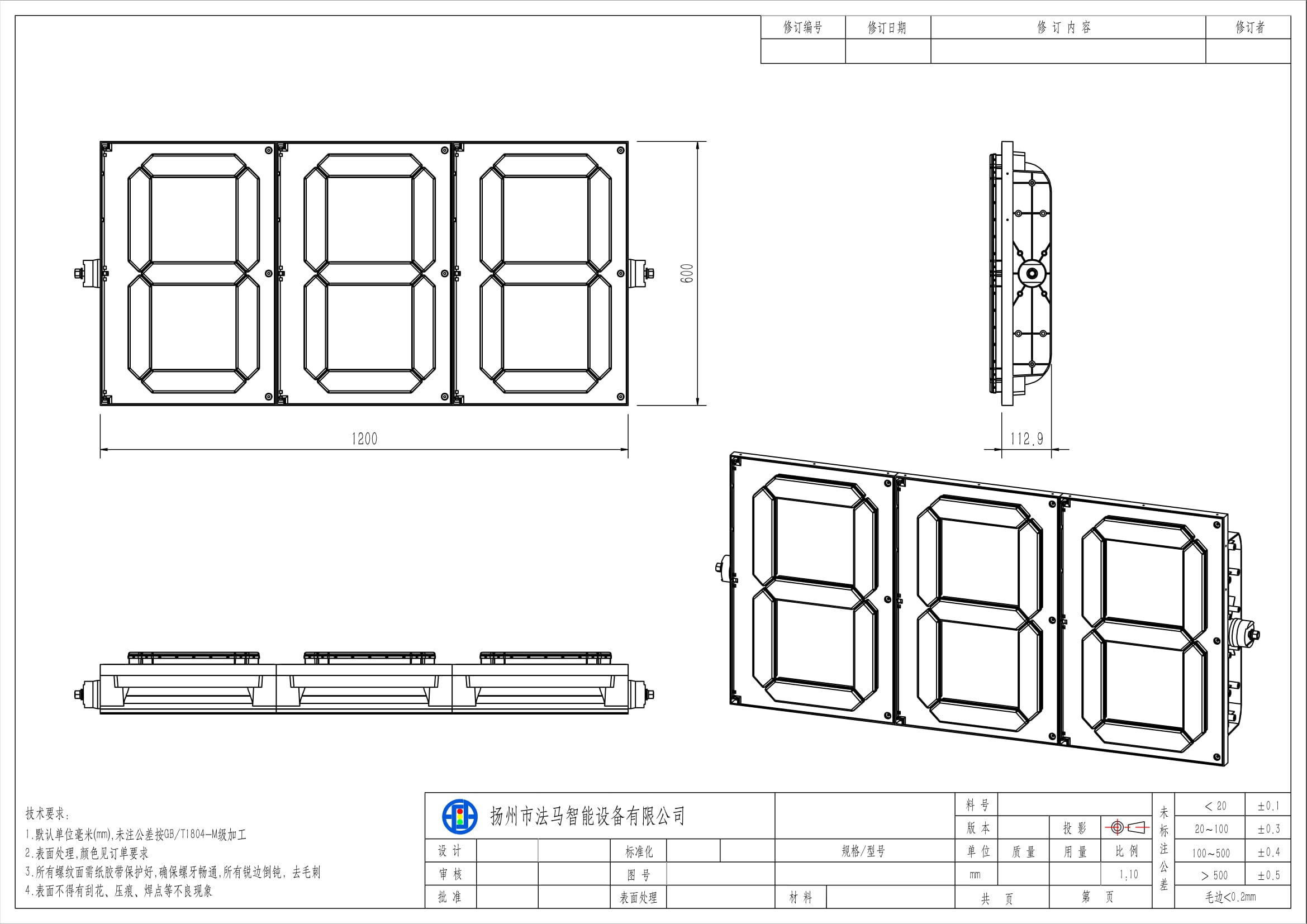

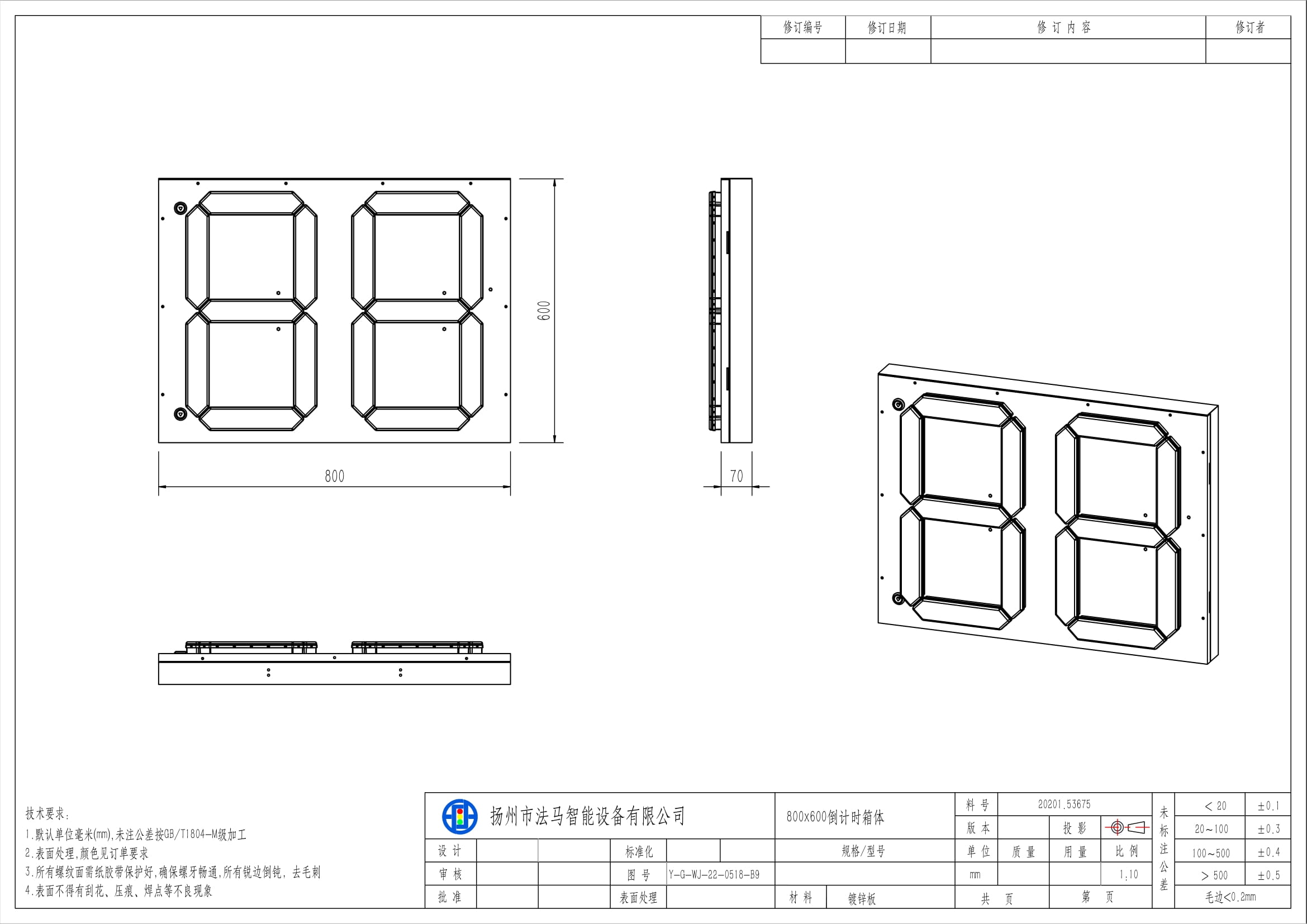

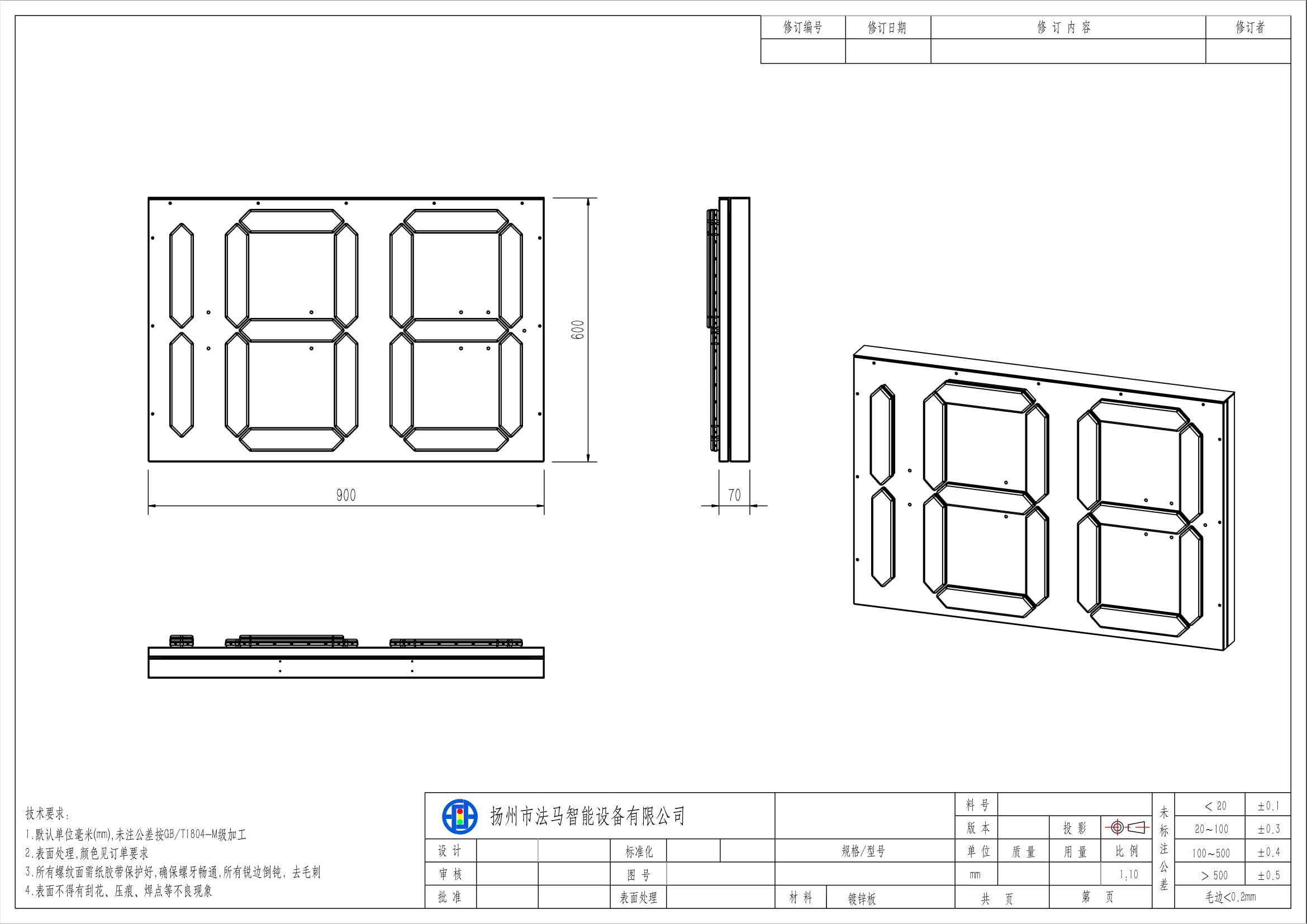

Componentes Estruturais
