Como um semáforo integrado com tela modular simplifica a instalação de pequenas interseções

A instalação de um semáforo raramente é apenas uma questão de montar semáforos. As interseções tradicionais geralmente exigem sinalizadores, postes, suportes, controladores, cabos e equipamentos de exibição adicionais separados. Cada componente deve ser posicionado, conectado, testado e mantido de forma independente. Num pequeno cruzamento urbano, esta abordagem pode aumentar o trabalho de instalação, prolongar o tempo de construção, ocupar mais espaço na estrada e tornar a resolução de problemas posterior mais complicada.

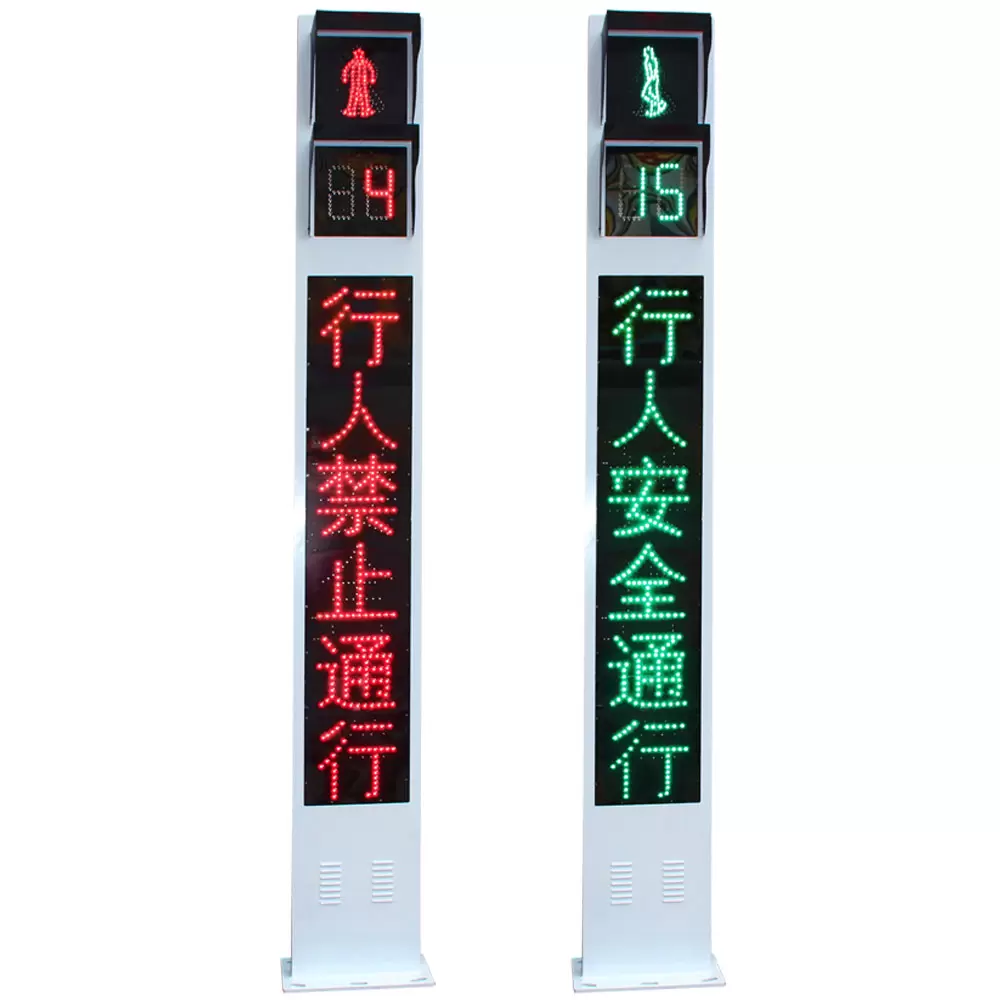

Um semáforo integrado com tela modular resolve esse problema trazendo indicação de sinal, conectividade de controle inteligente e exibição de informações em um terminal mais concentrado. Em vez de adicionar uma tela de informações separada a uma instalação de semáforos já lotada, a função de exibição torna-se parte do próprio equipamento de gerenciamento de tráfego.

Para pequenas interseções de controle de semáforos, este projeto pode ser particularmente útil onde o espaço de instalação é limitado e o projeto precisa tanto de indicação de semáforo convencional quanto de entrega de informações adicionais. A linha de produtos integrados de semáforos da FAMA está especificamente posicionada para pequenos cruzamentos de tráfego urbano, com projetos integrados destinados a simplificar as instalações e instalações de cruzamentos.

Por que integrar o módulo de semáforo e display?

A principal diferença entre um semáforo integrado e um semáforo convencional não é simplesmente a aparência externa. É a forma como múltiplas funções são organizadas na instalação.

Um semáforo convencional pode usar equipamento separado para indicação de sinal e exibição de informações. Quando equipamentos adicionais são introduzidos, os empreiteiros podem precisar de pontos de montagem, suportes, cabos, conexões de energia e procedimentos de comissionamento extras.

Em vez disso, um semáforo integrado com tela modular combina funções principais em um terminal. A configuração básica pode incluir:

• Indicação de sinal vermelho, amarelo e verde

• Interfaces inteligentes de controle e comunicação

• Uma tela de módulo editável

• Conexões estruturais e elétricas integradas

Isto reduz a necessidade de tratar cada função como uma instalação separada na estrada. O resultado são menos dispositivos físicos para posicionar e menos conexões independentes para coordenar.

A vantagem de custo deve, portanto, ser avaliada como o custo total de instalação, em vez de simplesmente comparar os preços de compra de dois produtos de sinalização. Mão de obra para montagem, roteamento de cabos, conexão elétrica, testes, controle de tráfego durante a construção e manutenção subsequente podem afetar o orçamento do projeto.

A FAMA descreve seu projeto integrado como uma forma de eliminar a abordagem tradicional de instalação discreta e reduzir o tempo de construção e os requisitos de mão de obra associados. O produto também foi projetado para reduzir a interrupção do tráfego durante a instalação.

Isto se torna mais relevante em pequenos cruzamentos, onde a instalação de vários dispositivos independentes pode exigir espaço estrutural adicional sem proporcionar valor funcional proporcional.

Como funciona a Tela do Módulo com as fases do semáforo

Um semáforo convencional comunica principalmente a fase atual do tráfego através de iluminação vermelha, amarela ou verde. Um módulo de exibição editável fornece outra camada de comunicação.

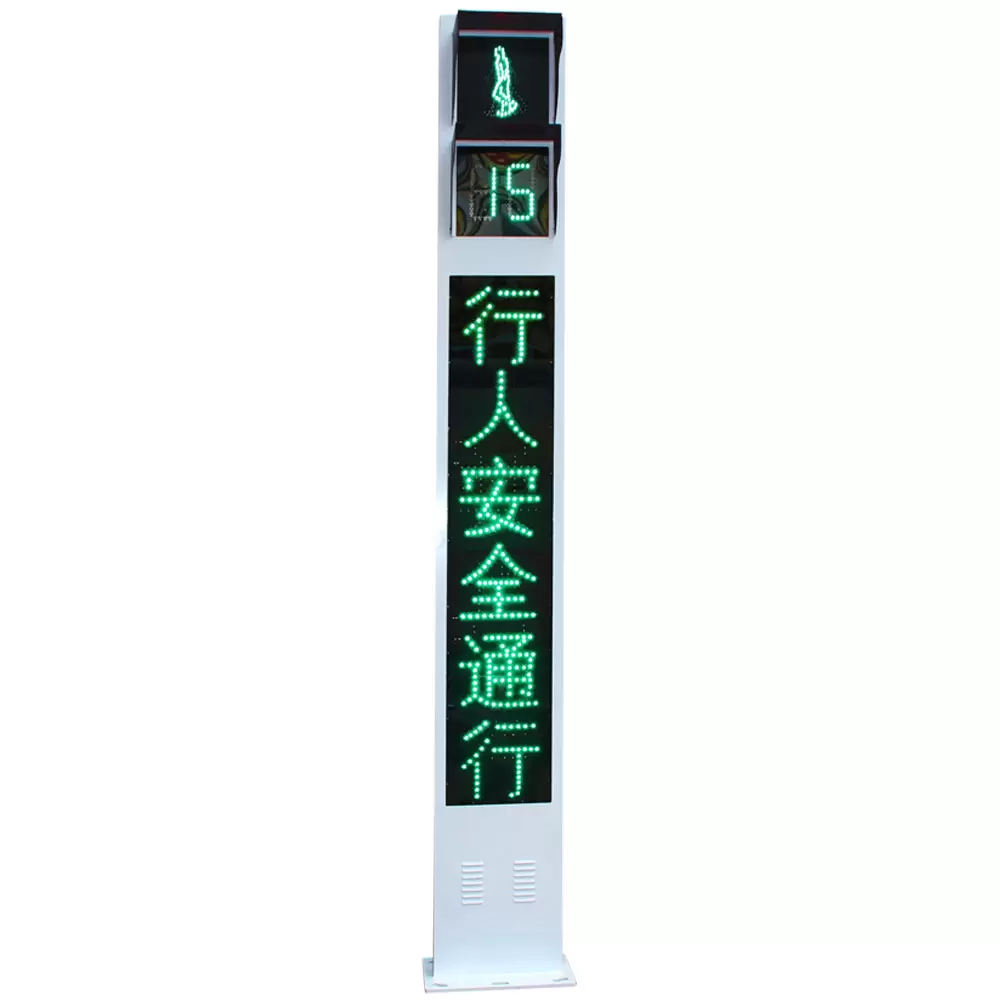

A Tela do Módulo pode ser configurada para exibir texto, imagens e animações simples. Quando integrado à lógica de controle do semáforo, o conteúdo exibido pode acompanhar as mudanças nas fases do sinal. Por exemplo, diferentes informações podem ser associadas a estados de sinal vermelho, verde ou outros estados de sinal programados, permitindo que o conteúdo da tela mude conforme a fase do tráfego muda.

O valor prático não é que todo cruzamento precise de informações animadas. Em vez disso, o display oferece aos gestores de tráfego um canal de comunicação adicional sem a necessidade de um display de beira de estrada completamente separado.

Para um pequeno cruzamento, possíveis aplicações podem incluir instruções relacionadas à fase, mensagens curtas de trânsito, informações direcionais ou outros avisos visuais simples. O conteúdo exato e o método de sincronização dependem da arquitetura de controle e da configuração do projeto, portanto, o display deve ser especificado junto com o controlador de sinal e a interface de comunicação necessários, em vez de ser tratado como uma tela independente.

Isso responde a uma questão de aquisição cada vez mais comum: Por que adicionar um módulo de exibição a um semáforo?

A resposta é principalmente sobre a densidade da informação. Um sinal convencional informa aos usuários da estrada o status atual do trânsito. Um sinal integrado com um display programável pode fornecer o status do sinal e, ao mesmo tempo, comunicar informações adicionais através do mesmo terminal físico.

A gama mais ampla de produtos da FAMA inclui controladores de semáforos, sinais de veículos e pedestres, cronômetros de contagem regressiva, semáforos integrados e módulos de semáforos, permitindo que os projetistas selecionem equipamentos de acordo com os requisitos de controle e sinalização de um determinado cruzamento.

A proteção externa é tão importante quanto a integração

Para equipamentos instalados ao lado de uma estrada, a integração por si só não garante uma operação confiável. O invólucro deve proteger os componentes elétricos e eletrônicos contra as condições ambientais esperadas no local de instalação.

A FAMA especifica um invólucro de chapa metálica de alta qualidade para seu design de semáforo integrado, com características de proteção que incluem impermeabilização, resistência à poeira, resistência à corrosão, resistência ao choque e resistência à interferência eletromagnética. Estas propriedades abordam diferentes riscos de falha em vez de representarem uma reivindicação geral de durabilidade.

A proteção contra água e poeira é importante porque a contaminação por umidade e partículas pode afetar as conexões elétricas e os componentes eletrônicos durante longos períodos de serviço ao ar livre. A resistência à corrosão torna-se mais relevante em ambientes úmidos ou locais onde o equipamento está exposto a condições atmosféricas corrosivas. A resistência ao choque fornece proteção estrutural contra impactos mecânicos que podem ocorrer durante o transporte, instalação ou operação na estrada.

A resistência EMI também é relevante porque o equipamento de sinalização de trânsito contém componentes eletrônicos de controle e comunicação. A redução da suscetibilidade à interferência eletromagnética ajuda a manter a comunicação estável e o comportamento de controle em ambientes onde equipamentos elétricos e sistemas de comunicação operam nas proximidades.

As especificações de semáforos integrados da FAMA disponíveis fornecem um exemplo útil do tipo de informações de engenharia que os compradores devem examinar. O modelo listado utiliza carcaça de chapa galvanizada, opera de 85 a 264 V CA a 47 a 63 Hz, possui grau de proteção IP55 e é especificado para operação de -40°C a +80°C com umidade relativa de até 95% UR. A mesma página do produto lista uma superfície emissora de luz de 300 mm e vida útil do LED de pelo menos 100.000 horas.

Estes números devem ser considerados especificações específicas do produto e não características universais de cada semáforo integrado. Para aquisições, o modelo real, as condições ambientais, os requisitos de proteção e os padrões locais aplicáveis ​​devem ser verificados antes da seleção final.

Semáforo integrado vs. semáforo tradicional

A diferença fica mais clara quando as duas abordagens são consideradas do ponto de vista da instalação.

A abordagem integrada não significa que todas as instalações tradicionais de semáforos devam ser substituídas. Interseções grandes e complexas ainda podem exigir controladores distribuídos, múltiplos semáforos, equipamentos para pedestres, sistemas de detecção e outras infraestruturas especializadas.

O seu argumento mais forte é onde diversas funções podem ser razoavelmente consolidadas sem comprometer a arquitetura de controle de tráfego.

Onde faz sentido um semáforo integrado?

Os pequenos cruzamentos urbanos são a aplicação mais direta porque muitas vezes têm menos faixas, espaço na estrada mais limitado e uma maior necessidade de controlar a quantidade de equipamentos instalados ao redor do cruzamento.

Outras aplicações potenciais dependem dos requisitos de controle de tráfego do projeto e das regulamentações locais. Ao avaliar uma solução, os engenheiros de projeto devem considerar a configuração do sinal, a posição de montagem, a compatibilidade do controlador, os requisitos de comunicação, o conteúdo do display, a fonte de alimentação, as condições ambientais e o acesso para manutenção.

O portfólio de projetos da FAMA fornece exemplos de aplicações de semáforos integradas e relacionadas. Suas listas de projetos domésticos incluem um projeto integrado de semáforos em Changsha, Hunan, bem como projetos integrados de sinalização para pedestres e consolidação de postes de iluminação pública. Exemplos internacionais incluem projetos de sinalização de trânsito no Peru, na Mongólia e em outras regiões.

Para compradores que avaliam implantações reais, em vez de confiar apenas nas descrições dos produtos, o portfólio de projetos da FAMA fornece uma referência útil para revisar as aplicações de semáforos da empresa.

Iluminação pública integrada e o movimento mais amplo em direção à integração da infraestrutura

A ideia por trás de um semáforo integrado faz parte de uma mudança mais ampla na infraestrutura rodoviária. Uma iluminação pública integrada pode combinar a iluminação com funções adicionais na estrada, enquanto um semáforo integrado concentra a indicação do sinal, a conectividade do controle e a exibição de informações.

Os dois produtos não devem ser tratados como idênticos. Um semáforo urbano é projetado principalmente em torno da iluminação e da infraestrutura do poste de iluminação, enquanto um semáforo integrado é centrado no controle dos semáforos e na comunicação com os usuários da via.

Seu princípio de design comum é a redução de equipamentos autônomos desnecessários. O portfólio de projetos domésticos da FAMA, por exemplo, inclui um estudo de caso de consolidação de postes de iluminação pública de Yinchuan, juntamente com projetos integrados de semáforos.

Para os proprietários de infra-estruturas, este tipo de consolidação pode fazer sentido especialmente quando é necessário coexistir várias funções rodoviárias, mas o espaço de instalação disponível é limitado. Contudo, a integração deve sempre ser avaliada em relação ao acesso para manutenção, separação elétrica, compatibilidade de controle, proteção ambiental e requisitos de instalação local.

FAMA - A empresa líder na indústria de semáforos da China

O portfólio de produtos da FAMA abrange controladores de semáforos, semáforos para veículos, sinais para pedestres, sinais para bicicletas, cronômetros de contagem regressiva, semáforos integrados, módulos de semáforos e acessórios relacionados. Sua linha de módulos de semáforos foi projetada para aplicações relacionadas a veículos, pedestres, setas e contagem regressiva, suportando diferentes configurações de sinal e requisitos de sistema.

Para equipes de aquisição que comparam soluções integradas de semáforos, o portfólio de produtos FAMA pode ser usado para revisar as categorias de semáforos, controle, módulos e equipamentos relacionados disponíveis, em vez de avaliar um terminal integrado isoladamente.

Perguntas frequentes

O que é um semáforo integrado?

Um semáforo integrado combina múltiplas funções de gerenciamento de tráfego em uma estrutura de equipamento mais concentrada. Dependendo do modelo, essas funções podem incluir indicação de sinal, conectividade de controle inteligente, contagem regressiva ou indicação direcional e exibição de informações. A FAMA posiciona suas soluções integradas de semáforos principalmente para pequenos cruzamentos de tráfego urbano.

Quais são os benefícios de um sistema integrado de semáforos?

Os principais benefícios estão relacionados à instalação e organização do sistema. A combinação de funções pode reduzir o número de dispositivos independentes, operações de montagem, rotas de fiação e pontos de instalação na estrada. Quando uma tela de módulo é incluída, o mesmo terminal também pode fornecer informações programáveis ​​sem exigir a instalação de um display separado.

Como um semáforo integrado reduz os custos de instalação?

Pode reduzir os custos de instalação consolidando equipamentos que de outra forma seriam instalados separadamente. Menos pontos de montagem e conexões podem significar menos trabalho de instalação e um processo de construção no local mais curto. As poupanças reais dependem da disposição da intersecção, da infra-estrutura existente, das taxas de mão-de-obra, do encaminhamento dos cabos e dos requisitos do projecto, pelo que uma percentagem fixa não deve ser assumida sem uma comparação de custos ao nível do projecto.

Como a Tela do Módulo sincroniza com os sinais de trânsito?

O módulo de exibição segue a lógica programada do semáforo ou interface de controle para que seu conteúdo possa mudar com as fases relevantes do sinal. Texto, imagens e animações simples podem ser configurados para diferentes estados. O método exato de sincronização depende do controlador, da interface de comunicação e da configuração do sistema.

Onde os sistemas integrados de iluminação pública são adequados para uso?

Sistemas integrados de iluminação pública são geralmente considerados onde a iluminação rodoviária precisa coexistir com outras funções rodoviárias e é desejável reduzir a infraestrutura separada. As aplicações adequadas podem incluir estradas urbanas, espaços públicos, áreas industriais, campi e outros ambientes de iluminação planejados, sujeitos aos requisitos específicos de iluminação e infraestrutura do projeto.

A seleção de um semáforo integrado com tela modular deve, em última análise, basear-se em mais do que a cotação inicial do equipamento. A compatibilidade do controle de sinal, a sincronização do display, o método de instalação, a proteção do gabinete, as condições ambientais, o acesso para manutenção e a quantidade de infraestrutura rodoviária necessária afetam o valor real do projeto. Para um pequeno cruzamento de controle de semáforos, um terminal integrado bem projetado pode ser uma alternativa prática à instalação de vários dispositivos separados – desde que sua configuração técnica corresponda aos requisitos reais de controle de tráfego.
