Preço e tipos de controladores de sinais de trânsito: um guia prático para controle de interseções

Para departamentos de trânsito municipais, empreiteiros rodoviários, integradores de ITS e compradores de equipamentos de trânsito, selecionar um controlador de semáforos não é simplesmente uma questão de comparar preços de equipamentos. Um controlador determina como as fases do semáforo são executadas, como as demandas de veículos e pedestres são tratadas, como os cruzamentos se coordenam entre si e com que facilidade o sistema pode se conectar a uma plataforma mais ampla de gerenciamento de tráfego.

O controle tradicional em tempo fixo pode funcionar bem onde os padrões de tráfego são previsíveis, mas torna-se menos eficaz quando a demanda muda significativamente durante horários de pico, eventos especiais ou condições irregulares de tráfego. O desafio da aquisição é, portanto, combinar os tipos e a configuração do controlador de semáforos com a interseção real, em vez de pagar por funções que o projeto não pode utilizar – ou selecionar um controlador de baixo custo cuja manutenção e atualização posterior se torne dispendiosa.

Tipos de controladores de sinais de trânsito e sua lógica de controle

A principal diferença entre os tipos de controladores de semáforos é como eles determinam e executam a temporização do sinal.

Um controlador de semáforo de tempo fixo opera de acordo com horários predefinidos. Os engenheiros estabelecem o ciclo do sinal, a sequência de fases, o tempo verde, o tempo amarelo e outros parâmetros de temporização com base em estudos de tráfego. Diferentes planos de horário podem ser atribuídos a diferentes períodos, como pico matinal, diurno, noturno e fora de pico.

Esta abordagem é relativamente simples e pode ser apropriada para cruzamentos onde a procura de tráfego é estável e previsível. Sua limitação é igualmente clara: o controlador não sabe inerentemente que uma abordagem desenvolveu repentinamente uma longa fila, a menos que uma estratégia externa de detecção e controle seja fornecida.

Um controlador acionado ou responsivo ao veículo adiciona detecção de tráfego ao processo de controle. Os detectores podem fornecer informações sobre a presença, demanda ou ocupação do veículo, permitindo que o controlador modifique a operação de fase dentro dos limites configurados. Isto pode ser útil em cruzamentos onde os volumes de tráfego variam consideravelmente entre abordagens.

O controle coordenado concentra-se em múltiplas interseções, em vez de tratar cada junção de forma independente. Os controladores trocam informações de temporização ou coordenação para que sinais adjacentes possam operar de acordo com uma estratégia de corredor comum. Em uma estrada arterial, por exemplo, a duração do ciclo, o deslocamento e o tempo de fase podem ser coordenados para apoiar a progressão ao longo da direção principal do tráfego.

O controlador coordenado da FAMA foi projetado para esse tipo de aplicação e suporta funções que incluem controle indutivo, controle adaptativo, travessia de pedestres, prioridade de emergência e esquemas multiperíodos. A especificação da série FM5000 lista até 32 fases de controle, com 16 fases como capacidade padrão, e até 96 canais de sinal com 48 canais em sua configuração padrão.

O controle adaptativo do sinal vai além, usando informações de tráfego atuais para modificar o tempo do sinal. Num sistema adaptativo adequadamente concebido, os dados de detecção de tráfego são processados ​​pela estratégia de controlo e utilizados para ajustar o tempo de acordo com a procura real, em vez de depender exclusivamente de horários históricos.

O ponto importante para as equipas de compras é que estas categorias não são necessariamente mutuamente exclusivas. Um controlador pode suportar planos de tempo fixo e, ao mesmo tempo, fornecer funções de controle coordenadas, acionadas, adaptativas, pedestres ou centralizadas. A seleção correta depende da estratégia de controle e da arquitetura do sistema necessárias.

Como funciona um controlador de semáforo?

A um nível básico, um controlador de semáforos recebe parâmetros de temporização configurados e, quando aplicável, informações de sistemas de detecção e externos. Em seguida, ele executa uma sequência definida de estados de sinal enquanto impõe as relações de fase programadas e as restrições de tempo.

Uma intersecção típica pode envolver vários grupos de semáforos: através de movimentos, movimentos de conversão à esquerda, indicações de conversão à direita, fases de pedestres, fases de bicicletas e indicações para fins especiais. O controlador deve determinar quando cada grupo pode receber uma indicação verde e quando os movimentos conflitantes devem permanecer parados.

Para uma intersecção de tempo fixo, este processo pode seguir continuamente um ciclo predefinido. Para um cruzamento detectado, a detecção de veículos ou solicitações de pedestres podem influenciar se uma fase é chamada, estendida, encurtada ou ignorada dentro da lógica de controle permitida.

É por isso que o tempo de resposta por si só não deve ser tratado como o principal indicador de desempenho. Um controlador também deve processar corretamente as entradas necessárias, executar a temporização do sinal de forma consistente, fornecer capacidade de saída adequada e manter relações de fase seguras.

Por exemplo, o controlador de sinal de trânsito de ponto único da FAMA é oferecido em configurações com 20, 32 ou 44 saídas de sinal e 8, 12 ou 16 fases, respectivamente. As versões listadas especificam corrente de inversor de 3A por canal e proteção IP55.

Para um engenheiro de compras, isso significa que a questão não deve ser simplesmente “Qual é a velocidade do controlador?” Deveria ser:

O controlador pode lidar com o número necessário de grupos de sinais, entradas de detecção, fases, planos de temporização, comunicações e requisitos de expansão futura sem complexidade desnecessária de hardware?

Conectando detecção de tráfego, luzes de sinalização e plataformas ITS

O controle de tráfego moderno raramente funciona como um gabinete isolado.

Uma interseção completa pode incluir detectores de veículos, botões de pressão para pedestres, sinais de trânsito, displays de contagem regressiva, equipamentos de comunicação, software central de gerenciamento de tráfego e outros dispositivos ITS. O controlador atua como a camada operacional que conecta esses componentes.

Equipamentos de detecção fornecem informações sobre a demanda de tráfego. O controlador processa essas informações de acordo com sua lógica configurada. As saídas de sinal acionam os grupos de semáforos necessários. No nível da rede, as interfaces de comunicação podem permitir que uma plataforma central monitore o status, modifique planos de tempo ou coordene múltiplas interseções.

A arquitetura de comunicação torna-se, portanto, uma parte importante da compatibilidade do sistema.

O portfólio de controladores de sinais de trânsito da FAMA lista opções de comunicação RS485, Ethernet e 4G/5G opcionais, enquanto sua especificação de controlador FM5000 coordenada lista duas interfaces RJ45, três interfaces RS232 e uma interface RS485.

No entanto, a presença de uma interface física não garante automaticamente a compatibilidade com todas as plataformas ITS. As especificações de aquisição devem verificar o protocolo de comunicação necessário, a estrutura de dados, o conjunto de comandos, a interface do software do controlador, a interface do equipamento de detecção e os padrões de tráfego local antes de fazer o pedido.

A arquitetura sem fio também pode ser útil onde o cabeamento convencional é difícil. O controlador sem fio da FAMA usa unidades mestre e escravo separadas e especifica uma arquitetura de comunicação mestre-escravo sem fio. Seu modelo listado opera em DC11–30V, fornece 13 saídas de sinal e 5 fases e é classificado como IP55.

Este tipo de arquitetura pode ser relevante para locais onde a escavação de estradas ou a instalação extensa de cabos acrescentariam uma complexidade significativa à construção.

O que afeta o preço do controlador de sinal de trânsito?

Não há uma resposta única e significativa para quanto custa um controlador de semáforo? sem definir a configuração necessária. Um controlador para uma simples passagem de pedestres não deve ser comparado diretamente com um controlador multifásico em rede destinado a um corredor urbano coordenado.

Vários fatores influenciam o preço do controlador de semáforo.

1. Saída de sinal e capacidade de E/S

Mais grupos de sinais e fases geralmente requerem maior capacidade de hardware. Um pequeno controlador de cruzamento pode precisar apenas de algumas saídas, enquanto um grande cruzamento com múltiplas aproximações de veículos, fases de conversão, sinais de pedestres e indicações auxiliares requer substancialmente mais.

O controlador de travessia de pedestres da FAMA, por exemplo, é oferecido nas versões de 5 e 12 saídas, enquanto seu controlador de ponto único atinge 44 saídas.

2. Estratégia de controle

Um controlador básico de tempo fixo tem requisitos diferentes de um sistema que suporta controle atuado, coordenado, adaptativo, com prioridade de emergência e centralizado. Processamento adicional, interfaces, funções de software e capacidade de configuração podem aumentar os custos de equipamento e de integração.

3. Capacidade de comunicação

RS485, Ethernet, comunicação celular, links sem fio ou outras interfaces podem ser necessárias dependendo da arquitetura da rede. O impacto nos custos não é apenas o módulo de comunicação em si; integração, configuração, requisitos de segurança cibernética e compatibilidade de plataforma central também podem afetar o orçamento do projeto.

4. Compatibilidade de detecção

Se a interseção utilizar detectores de veículos, solicitações de pedestres ou outros sensores de tráfego, o controlador deverá fornecer interfaces de entrada e lógica de controle apropriadas. Comprar um controlador mais barato que não suporte a arquitetura de detecção do projeto pode resultar em equipamento de interface adicional ou custos de substituição.

5. Requisitos ambientais

Armários de tráfego externos enfrentam temperatura, umidade, transientes elétricos, poeira e umidade. As especificações de controlador listadas pela FAMA incluem temperaturas operacionais de até -40°C, até 95% de umidade relativa e proteção IP55 para vários modelos de controlador.

Estas especificações devem ser comparadas com o ambiente de instalação real, em vez de serem tratadas como números de marketing.

6. Expansão e manutenção

Um controlador modular pode ter um preço inicial mais elevado, mas pode reduzir a necessidade de substituição completa quando uma intersecção se expande. A FAMA descreve sua arquitetura de controlador como modular, com personalização OEM/ODM orientada ao projeto disponível.

Para a infraestrutura pública, esta distinção é importante porque o custo do ciclo de vida pode ser mais importante do que o pedido de compra inicial.

Como os compradores devem escolher um controlador de sinal de trânsito?

A abordagem mais confiável é começar com a interseção e não com o catálogo de produtos.

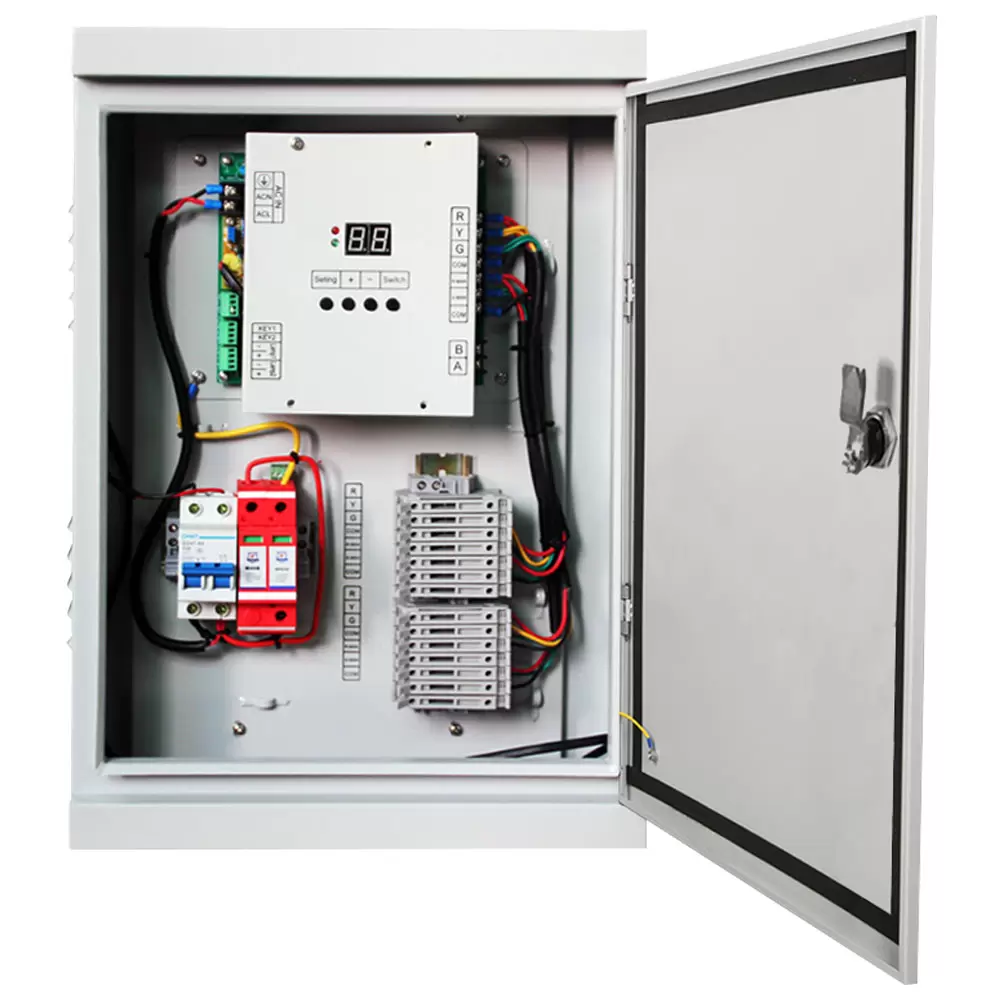

Para uma simples travessia de pedestres, um controlador de pedestres dedicado pode ser suficiente. O controlador de travessia de pedestres da FAMA foi projetado especificamente para aplicações de travessia de rua de mão única e suporta cronometragem de ciclo fixo, travessia ativada por pedestres, intermitência em amarelo e comandos remotos dependendo da configuração.

Para uma interseção urbana padrão, um controlador de ponto único deve ser avaliado de acordo com o número de abordagens, grupos de sinais, fases, entradas de detectores, planos de temporização e funções de controle local necessárias.

Para uma via arterial movimentada, a coordenação torna-se mais importante. Os compradores devem examinar a coordenação do ciclo, a gestão de deslocamentos, as comunicações entre cruzamentos e a compatibilidade com o sistema central de gestão de tráfego.

Para um projeto de gerenciamento de tráfego adaptativo, o controlador deve ser avaliado como parte da cadeia completa de detecção-controle-plataforma. A instalação de um controlador com capacidade adaptativa sem detecção de tráfego adequada ou software compatível não cria, por si só, um sistema de gerenciamento de tráfego adaptativo.

O mesmo princípio se aplica à compatibilidade do sistema. Antes de comparar cotações, prepare um cronograma de E/S, diagrama de fases, requisitos de comunicação, lista de interfaces de detecção, especificações ambientais, estratégia de controle e requisitos de expansão futura. Em seguida, compare os fornecedores com a mesma base técnica.

A linha de controladores de semáforos da FAMA inclui controladores coordenados, de ponto único, em rede, de travessia de pedestres e sem fio, permitindo que diferentes arquiteturas sejam consideradas de acordo com os requisitos de interseção.

FAMA - A empresa líder na indústria de semáforos da China

Para equipes de compras que avaliam soluções completas de semáforos, a FAMA também oferece um portfólio de produtos mais amplo, abrangendo semáforos para veículos, sinalização para pedestres e bicicletas, cronômetros de contagem regressiva, semáforos integrados, módulos de semáforos e controladores de semáforos.

Seu portfólio de projetos inclui aplicações em diferentes regiões, incluindo um projeto no Peru que combina semáforos, sistema solar, controladores sem fio e postes. Os compradores que avaliam o fornecimento orientado a projetos podem analisar os casos de projeto da empresa e a linha de produtos de sinalização de trânsito para entender como o controlador e o equipamento de sinalização podem ser configurados como parte de uma solução de interseção mais ampla.

Conclusão

A escolha de um controlador de semáforo é, em última análise, uma decisão do sistema de controle, e não simplesmente uma comparação de preços de hardware. Os tipos de controladores de semáforos determinam como a interseção responde à demanda, enquanto as fases do sinal, os planos de tempo, as entradas de detecção, a capacidade de E/S, as comunicações e a proteção ambiental determinam se o controlador pode funcionar de maneira confiável na aplicação pretendida.

Ao avaliar o preço do controlador de semáforo, os compradores devem comparar a configuração completa e os requisitos de ciclo de vida: modo de controle, capacidade de saída, compatibilidade de detecção, arquitetura de comunicação, integração de sistema, especificações ambientais, capacidade de expansão e requisitos de manutenção. Um orçamento inicial menor só é vantajoso quando proporciona as funcionalidades e a confiabilidade exigidas pelo projeto.

Para cruzamentos urbanos, coordenação arterial, travessias de pedestres e gestão adaptativa de tráfego, o controlador certo é aquele que corresponde à estratégia real de controle de tráfego e pode integrar-se de forma limpa com a infraestrutura ITS circundante.
