Semáforo Full Ball com Contagem Regressiva em Matriz de Pontos: Principais Fatores de Seleção para Projetos de Tráfego Rodoviário

Os equipamentos de sinalização de trânsito são frequentemente avaliados à distância, mas o verdadeiro desafio de engenharia é muito mais específico: os condutores e os peões conseguem identificar rapidamente o sinal ativo, o tempo restante da fase pode ser compreendido sem ambiguidade e o equipamento pode continuar a funcionar sob condições exteriores exigentes?

Em cruzamentos urbanos movimentados, um arranjo de sinalização convencional pode não fornecer informações suficientes quando a visibilidade é afetada por luz solar forte, chuva, longas distâncias de visualização ou geometria complexa da estrada. Um dispositivo de contagem regressiva separado também pode aumentar o número de componentes que precisam ser instalados, alimentados, controlados e mantidos. Para empreiteiros rodoviários e integradores de sistemas de tráfego, isso torna a seleção do semáforo mais do que uma questão de aparência ou brilho nominal do LED.

Um semáforo Full Ball com Dot Matrix Countdown combina a exibição do semáforo com uma função de contagem regressiva em uma configuração de equipamento. O valor desta abordagem depende de vários fatores de engenharia, incluindo a estrutura óptica de esfera completa, desempenho do LED, tamanho da tela, método de controle de contagem regressiva, sincronização de sinal, proteção ambiental e compatibilidade com o controlador de interseção. O portfólio atual de produtos da FAMA inclui semáforos full-ball, cronômetros de contagem regressiva, semáforos integrados, semáforos para veículos, semáforos para pedestres e controladores de semáforos, permitindo que esses elementos sejam considerados como parte de um sistema de controle de sinais mais amplo, em vez de hardware isolado.

Semáforo Full Ball: Por que a estrutura de exibição é importante

Um semáforo de bola inteira usa uma superfície circular emissora de luz em vez de um padrão de sinal apenas com setas. Para aplicações de sinalização veicular, a indicação ativa vermelha, amarela ou verde é apresentada como um sinal circular completo, tornando o estado do sinal imediatamente distinguível quando visto da faixa de aproximação.

A estrutura óptica por trás dessa tela circular é mais importante do que a forma em si. O semáforo de bola cheia vermelho/amarelo/verde de alto fluxo da FAMA usa uma fonte de luz de grande porte, lentes ópticas, uma fonte de alimentação, recipiente de lâmpada e módulo de dissipação de calor externo. Seu design óptico usa lente secundária, lente Fresnel e processamento de máscara óptica para distribuir a luz de maneira mais uniforme pela superfície emissora.

Isto é importante porque um semáforo não deve simplesmente produzir um ponto de luz forte. O sinal precisa apresentar um campo visual reconhecível e razoavelmente uniforme para os usuários da estrada. A iluminação irregular, o brilho excessivo ou um ângulo de visão inadequado podem dificultar a interpretação do sinal, especialmente quando o sinal está posicionado a uma distância considerável ou quando a luz ambiente é alta.

A quantidade de LED e o tamanho da superfície emissora de luz devem, portanto, ser considerados em conjunto. Os modelos full-ball de alto fluxo da FAMA estão disponíveis com superfícies emissoras de luz de 100 mm, 200 mm e 300 mm. As quantidades de LED listadas aumentam com o tamanho do modelo, de um LED por cor no modelo de 100 mm a quatro LEDs por cor no modelo de 300 mm. As faixas de intensidade luminosa listadas correspondentes são 110–200 cd, 230–350 cd e 400–1000 cd, respectivamente.

Para as equipes de compras, isso ilustra um ponto importante: um semáforo maior não é automaticamente a escolha correta. O tamanho apropriado deve corresponder à geometria da interseção, posição de montagem, distância de visualização esperada, classificação da estrada e requisitos de especificação local.

O mesmo princípio se aplica à cor e às características ópticas do LED. A FAMA lista faixas de comprimento de onda para os LEDs vermelho, amarelo e verde em seus modelos full-ball de alto fluxo, enquanto as especificações do produto também identificam a vida útil do LED como ≥100.000 horas. Esses valores devem ser avaliados juntamente com as condições de teste do fabricante e os padrões de projeto aplicáveis, em vez de serem tratados como indicadores independentes de qualidade do sinal.

Para um cruzamento exposto a forte luz natural, por exemplo, o requisito de aquisição não deve simplesmente indicar “alta luminosidade”. A revisão técnica deve considerar a intensidade luminosa, a distribuição óptica, a uniformidade da área emissora, a configuração do LED, a distância de visualização e se o display selecionado permanece distinguível do ângulo de abordagem pretendido.

Semáforo de bola completa com contagem regressiva de matriz de pontos: integrando informações de sinal e tempo

A principal diferença entre um sinal de bola cheia padrão e um semáforo de bola cheia com contagem regressiva de matriz de pontos é que este último adiciona informações de tempo restante ao equipamento de sinalização.

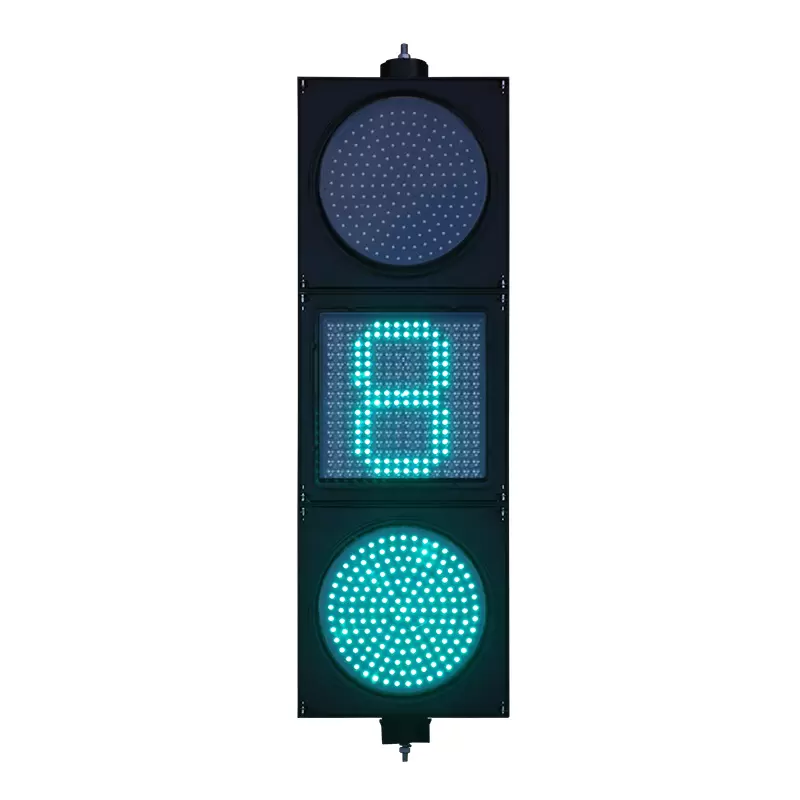

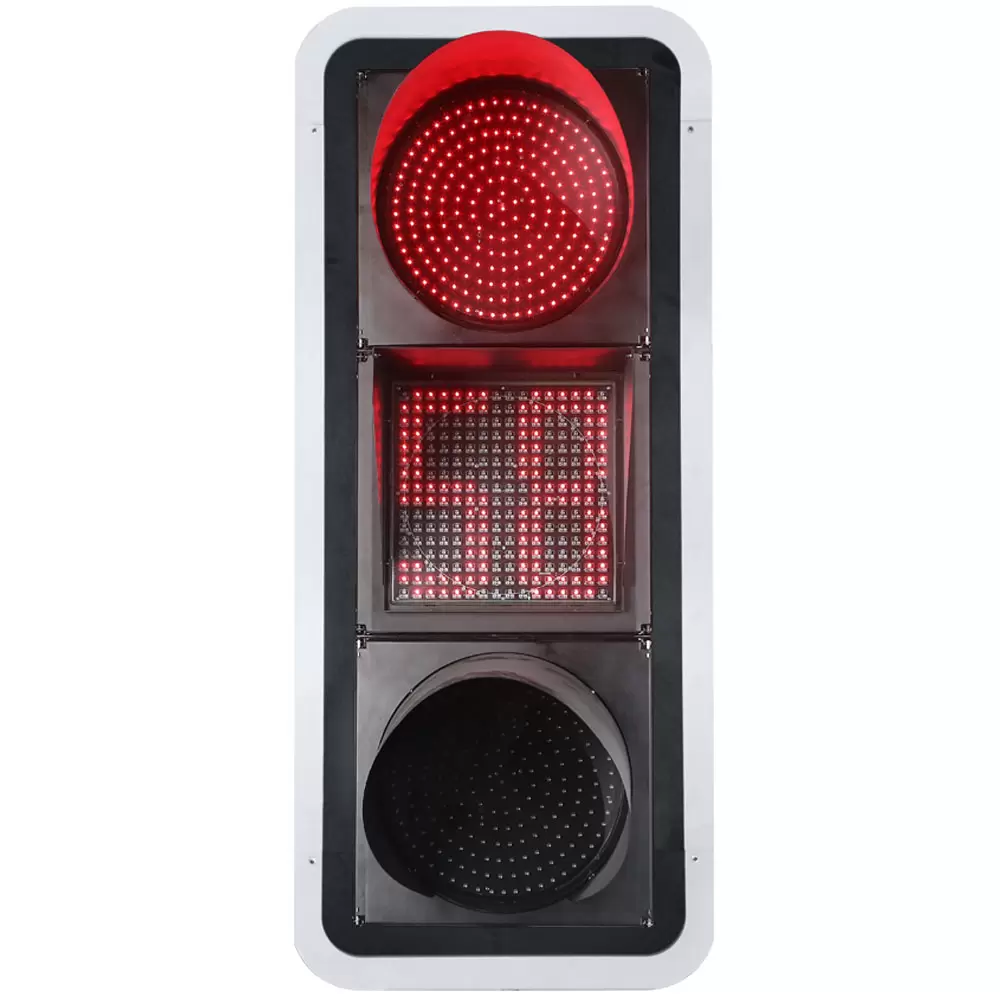

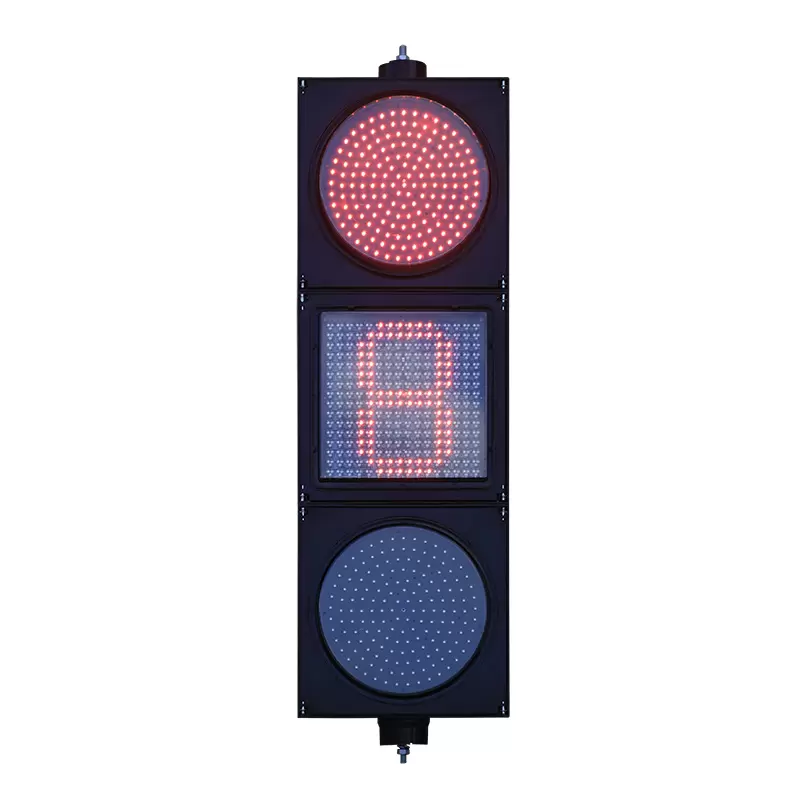

O semáforo Full Ball vermelho/amarelo/verde de baixa potência da FAMA com contagem regressiva de matriz de pontos usa uma configuração de três unidades. As unidades vermelha e verde contêm placas de luz, lentes ópticas, módulos de fonte de alimentação e recipientes de lâmpadas, enquanto a unidade amarela incorpora uma placa de luz de contagem regressiva de matriz de pontos, lente óptica, placa de controle e recipiente de lâmpada.

Os modelos JD300-3-FM31 e JD400-3-FM31 publicados possuem superfícies emissoras de luz de 300 mm e 400 mm, respectivamente. Ambos listam um intervalo de contagem regressiva de 0 a 99 segundos, 256 LEDs de contagem regressiva para a exibição de contagem regressiva vermelha/verde e uma distância visual de ≥300 m de acordo com as especificações declaradas pelo fabricante. A intensidade luminosa da contagem regressiva listada é de 5.000–15.000 cd/m², enquanto a intensidade do sinal vermelho/amarelo/verde de bola completa é listada como 400–1.000 cd.

Estas especificações fornecem uma referência útil para a seleção de projetos, mas não devem ser interpretadas como garantias universais de distância de visualização. O reconhecimento real depende da altura da instalação, do ângulo de visão, da iluminação ambiente, do alinhamento da estrada, do clima, do contraste do fundo e dos requisitos aplicáveis ​​do projeto.

A vantagem de uma configuração integrada não é simplesmente “adicionar um temporizador”. Ele coloca informações sobre o estado do sinal e informações sobre o tempo restante em um arranjo coordenado de equipamentos. Num cruzamento urbano, isto pode ajudar os utentes da estrada a compreender não só se um sinal está actualmente a permitir ou a restringir o movimento, mas também quanto tempo resta na fase relevante.

Para as passagens de peões, o mesmo conceito torna-se particularmente útil. A FAMA oferece separadamente semáforos para pedestres com funções de contagem regressiva. Seu semáforo de pedestres de alto fluxo com temporizador de contagem regressiva usa um conjunto de três unidades e um display de contagem regressiva de dígitos segmentados, com uma superfície emissora de luz de 300 mm, uma intensidade de contagem regressiva declarada de 5.000–15.000 cd/m² e uma distância visual listada de ≥300 m.

Esta distinção é importante ao selecionar o equipamento. Um cruzamento de veículos e uma travessia de pedestres não exigem necessariamente a mesma arquitetura de exibição. O projetista precisa considerar se a contagem regressiva se destina a motoristas, pedestres ou ambos, até que ponto a tela deve ser reconhecida e se a informação precisa permanecer legível em diferentes posições de abordagem.

Como um semáforo de contagem regressiva de matriz de pontos sincroniza com o sinal?

Uma exibição de contagem regressiva só é útil quando o tempo exibido corresponde à fase real do tráfego. A questão principal, portanto, não é o número de dígitos, mas a relação entre o controlador de contagem regressiva, o controlador de sinal, o tempo de fase e o display.

Num sistema prático, o controlador do semáforo determina ou gerencia a fase do sinal. O dispositivo de contagem regressiva precisa então de um método apropriado para obter a informação de fase relevante e traduzi-la na exibição do tempo restante. Dependendo do equipamento e da arquitetura do sistema, isso pode envolver comunicação, disparo ou operação baseada em aprendizagem.

A FAMA afirma que a função de contagem regressiva em seus produtos relevantes suporta três modos de operação adaptativos: modo de comunicação, modo de disparo e modo de aprendizagem. A empresa também declara compatibilidade com mais de 99% dos principais controladores de semáforos nacionais e internacionais para esta linha de produtos.

No entanto, para uma especificação de aquisição, “compatível” não deve substituir um teste de integração real. A equipe do projeto deve confirmar o fabricante e o modelo do controlador, o método de interface, a lógica da fase do sinal, o modo de operação de contagem regressiva, o comportamento de transição e o procedimento de comissionamento antes da implantação.

Isto é especialmente importante onde o tempo do semáforo é ajustado dinamicamente. Se o controlador de interseção alterar o tempo de fase, o equipamento de contagem regressiva deverá receber ou inferir corretamente o tempo atualizado, em vez de simplesmente continuar exibindo uma sequência fixa.

Por esta razão, a sincronização da contagem regressiva deve ser avaliada como uma função no nível do sistema, e não como uma especificação de exibição.

Escolhendo o brilho do LED e o tamanho da tela para diferentes ambientes rodoviários

Não existe um brilho ou tamanho de tela ideal para todas as estradas.

Uma interseção menor com distâncias de aproximação relativamente curtas pode ter requisitos diferentes de uma interseção arterial-estrada grande, onde o sinal precisa ser reconhecido de uma distância mais distante. Da mesma forma, uma faixa de pedestres localizada próxima à linha de parada tem requisitos visuais diferentes de um semáforo para veículos instalado acima de um cruzamento amplo.

Ao comparar modelos, as equipes de compras devem avaliar:

• Tamanho da superfície emissora de luz

• Intensidade luminosa ou luminância, de acordo com o tipo de display

• Quantidade e disposição dos LEDs

• Estrutura da lente óptica

• Uniformidade de exibição

• Distância de visualização

• Altura de montagem

• Ângulo de visão

• Condições diurnas e noturnas

• Padrões de semáforos locais aplicáveis

A linha de esfera completa da FAMA demonstra essa abordagem de tamanho de modelo com superfícies emissoras de luz de 100 mm, 200 mm e 300 mm, enquanto seus modelos de esfera completa com contagem regressiva de matriz de pontos estão listados em configurações de 300 mm e 400 mm.

O importante princípio de aquisição é evitar a seleção de um sinal simplesmente porque sua especificação de brilho é maior. Luz excessivamente forte ou mal distribuída pode introduzir brilho, enquanto luminância insuficiente pode reduzir o reconhecimento sob luz ambiente forte. A distribuição óptica e a uniformidade são, portanto, tão importantes quanto o valor da intensidade nominal.

Confiabilidade externa: mais do que uma classificação IP

Os sinais de trânsito operam continuamente em um ambiente onde temperatura, umidade, chuva, distúrbios elétricos e exposição prolongada podem afetar os componentes eletrônicos.

Os produtos de contagem regressiva de esfera completa e matriz de pontos publicados pela FAMA especificam temperaturas de operação de -40°C a +80°C, umidade relativa de até 97% UR e proteção IP55. Os modelos full-ball de alto fluxo também especificam um invólucro de policarbonato, enquanto o design do produto incorpora dissipação de calor externa.

Essas especificações são relevantes quando um projeto é implantado em regiões com grande variação de temperatura ou alta umidade. No entanto, uma classificação IP por si só não descreve todos os aspectos da confiabilidade externa a longo prazo. As equipes de aquisição também devem revisar os materiais da carcaça, a estrutura de vedação, a drenagem, a dissipação de calor, o projeto da fonte de alimentação, a proteção contra surtos, o isolamento, a compatibilidade elétrica e a acessibilidade para manutenção.

O produto full-ball de alto fluxo da FAMA especifica operação AC85–264V / 47–63Hz e descreve uma fonte de alimentação de corrente constante de ampla tensão e alta proteção contra sobretensão, com a página do produto listando proteção contra sobretensão de 4000V.

O modelo de contagem regressiva de matriz de pontos lista de forma semelhante a operação AC85–264V / 47–63Hz e usa um design de unidade de corrente constante. A descrição do produto também identifica um projeto de circuito em malha destinado a isolar um ponto de falha de LED individual para que os LEDs restantes continuem operando.

Para a aquisição de projetos, esses detalhes são mais úteis do que uma declaração genérica como “construído para condições externas adversas”, porque fornecem aos engenheiros áreas específicas para verificação durante a avaliação técnica.

A compatibilidade da instalação e do sistema de controle deve ser verificada antes do pedido

A instalação de semáforos não é uma tarefa mecânica isolada. A cabeça do sinal deve funcionar com o controlador, a fonte de alimentação, a estrutura de montagem, a interface de comunicação ou acionamento e a configuração geral da interseção.

Antes de solicitar um semáforo Full Ball com Dot Matrix Countdown, a equipe do projeto deve confirmar:

1. O tamanho da superfície emissora de luz necessária e a configuração do sinal.

2. Se é necessária uma configuração de bola completa, seta, pedestre ou combinada.

3. O intervalo de contagem regressiva necessário e o formato de exibição.

4. O método de sincronização de contagem regressiva suportado pelo controlador existente.

5. Tensão e frequência operacional.

6. Requisitos ambientais para temperatura, umidade e entrada de água.

7. Dimensões de montagem e orientação de instalação.

8. Requisitos de fiação e interface.

9. Normas locais de sinalização de trânsito e requisitos de aprovação.

10. Procedimentos de comissionamento, teste, substituição e manutenção.

O portfólio de produtos da FAMA inclui controladores de semáforos junto com semáforos para veículos, semáforos para pedestres, cronômetros de contagem regressiva, semáforos integrados e módulos de semáforos. Esta gama mais ampla de produtos pode ser relevante quando um integrador precisa avaliar equipamentos de sinalização e componentes de controle como parte de uma arquitetura de projeto.

Como escolho um fabricante de semáforos?

Para um projeto de engenharia de tráfego, selecionar um fabricante de semáforos deve envolver mais do que comparar preços unitários.

A primeira consideração deve ser se o fabricante pode fornecer o desempenho óptico e elétrico necessário. Isso inclui configuração de LED, intensidade luminosa, comprimento de onda, processamento óptico, uniformidade de exibição, design de fonte de alimentação e proteção elétrica.

A segunda é a compatibilidade do sistema de controle. Um fabricante deve ser capaz de explicar como a contagem regressiva se comunica ou responde ao controlador de semáforos e como a sincronização é verificada durante o comissionamento. Uma especificação que diz apenas “compatível com controladores” não é suficiente para um projeto complexo.

A terceira é a capacidade de controle ambiental e de qualidade. As equipes de aquisição devem revisar as especificações de temperatura operacional, grau de proteção, material do invólucro, proteção da fonte de alimentação, isolamento, desempenho do LED, testes de produção e documentos de qualificação relevantes.

A quarta é a capacidade de personalização. Diferentes projetos podem exigir diferentes tamanhos de superfícies emissoras de luz, formatos de contagem regressiva, combinações de sinais, arranjos de montagem, cores, interfaces de controladores ou especificações elétricas. Um fabricante que consegue adaptar o equipamento aos requisitos documentados do projeto é muitas vezes mais útil para integradores de sistemas do que um fornecedor que oferece apenas configurações fixas.

Finalmente, examine a experiência do projeto sem presumir que a existência de um projeto prova automaticamente o desempenho em todos os ambientes. O portfólio de projetos publicados da FAMA inclui projetos de semáforos no Chile, Peru, Brasil, Argentina, Colômbia, Paraguai, Equador, Uruguai, Guatemala e outros mercados. A revisão destas referências de projeto pode ajudar os compradores a compreender os tipos de aplicações de semáforos que o fabricante forneceu, enquanto a adequação técnica real ainda precisa ser avaliada em relação aos requisitos do novo projeto.

FAMA - A empresa líder na indústria de semáforos da China

Para os compradores que avaliam a linha de produtos da FAMA, o catálogo de produtos da empresa fornece acesso a semáforos para veículos, semáforos para pedestres, cronômetros de contagem regressiva, semáforos integrados, controladores de semáforos e equipamentos de semáforos relacionados. O seu portfólio de projetos publicado também fornece exemplos de diferentes mercados internacionais.

Perguntas frequentes

O que é um semáforo de bola cheia?

Um semáforo de bola cheia é uma configuração de semáforo na qual a indicação ativa vermelha, amarela ou verde é exibida como uma área emissora de luz circular completa. Os modelos full-ball de alto fluxo da FAMA usam lentes ópticas e uma estrutura de fonte de luz projetada para produzir uma saída de luz de superfície uniforme.

Como funciona um semáforo de contagem regressiva de matriz de pontos?

Um semáforo de contagem regressiva de matriz de pontos usa uma matriz de LED para exibir o tempo restante associado a uma fase de semáforo. O controlador de contagem regressiva precisa obter informações de fase por meio do método de controle suportado, como comunicação, disparo ou operação de aprendizagem. Os modelos relevantes da FAMA listam todos os três modos de operação.

Quais são as vantagens de um semáforo de contagem regressiva integrado?

Uma configuração integrada combina a indicação de tráfego e a função de contagem regressiva em um conjunto de sinalização coordenado. Isto pode reduzir a necessidade de tratar a exibição da contagem regressiva como um dispositivo de beira de estrada totalmente separado e pode simplificar a disposição geral do equipamento. A vantagem real da instalação depende do design do projeto e da arquitetura do controlador.

Como escolho um fabricante de semáforos?

Compare os fabricantes com base no desempenho óptico, configuração de LED, projeto elétrico, proteção ambiental, compatibilidade do controlador, métodos de sincronização, procedimentos de controle de qualidade, capacidade de personalização, requisitos de instalação e experiência documentada em projetos. O preço deve ser avaliado em conjunto com estes factores técnicos, em vez de ser utilizado como único critério de selecção.

O que devo considerar ao comprar um semáforo Full Ball?

Comece com a aplicação da estrada e as condições de visualização. Em seguida, defina a superfície emissora de luz necessária, o desempenho óptico, a configuração do LED, a distância visual, a fonte de alimentação, as condições ambientais, o grau de proteção, o arranjo de montagem, a interface do controlador e os requisitos de manutenção. Para modelos de contagem regressiva, a sincronização e a compatibilidade do controlador devem ser confirmadas antes da aquisição.

Para engenheiros de tráfego e equipes de compras, o melhor semáforo Full Ball não é simplesmente o modelo mais brilhante ou maior disponível. A questão mais importante é se o conjunto completo de sinalização fornece o reconhecimento visual necessário, informações de contagem regressiva, compatibilidade de controle, proteção ambiental e capacidade de manutenção para a interseção específica. Uma seleção tecnicamente apropriada começa com a geometria da estrada e os requisitos de controle de sinal, depois avança até a superfície emissora de luz, configuração do LED, arquitetura de contagem regressiva, fonte de alimentação, alojamento e capacidades do fabricante. Os atuais portfólios de produtos e projetos da FAMA fornecem um ponto de partida prático para comparar semáforos de bola completa, configurações de contagem regressiva e soluções mais amplas de semáforos com esses requisitos do projeto.
