Semáforo de contagem regressiva do tipo de segmento: como a precisão, a sincronização do sinal e a visibilidade moldam a seleção do projeto

Em um cruzamento sinalizado, um cronômetro de contagem regressiva não é simplesmente um display digital anexado a um semáforo. O seu valor depende se o tempo restante é exibido claramente, se a contagem regressiva segue a fase real do sinal e se os motoristas e pedestres conseguem reconhecer a informação a uma distância adequada. Equipamentos de contagem regressiva convencionais ou mal adaptados podem criar problemas práticos, como dígitos pouco claros, visibilidade diurna insuficiente, erros de sincronização ou operação instável após exposição prolongada ao ar livre.

Para compradores de equipamentos de sinalização de trânsito, empreiteiros de engenharia rodoviária e integradores de sistemas de transporte inteligentes, essas questões tornam a seleção do produto mais complicada do que comparar o brilho do LED ou as dimensões da caixa. A questão principal é se um semáforo com contagem regressiva pode funcionar de forma consistente com o sistema de controle de sinal existente, mantendo informações legíveis sob as condições ambientais do projeto.

Um semáforo de contagem regressiva do tipo segmento é particularmente relevante onde segmentação numérica, intervalos de exibição configuráveis ​​e integração com controle de semáforo de interseção são necessários. O produto de contagem regressiva de segmentos tipo caixa da FAMA , por exemplo, integra o display de segmentos, placa de controle, fonte de alimentação e gabinete em uma unidade e é projetado para cruzamentos controlados por semáforos. Suas configurações listadas variam de superfícies emissoras de luz de 600 × 400 mm a 1200 × 600 mm, com diferentes faixas de exibição de 0–9 segundos a 0–999 segundos.

Por que a tecnologia de exibição de segmentos é importante em uma interseção

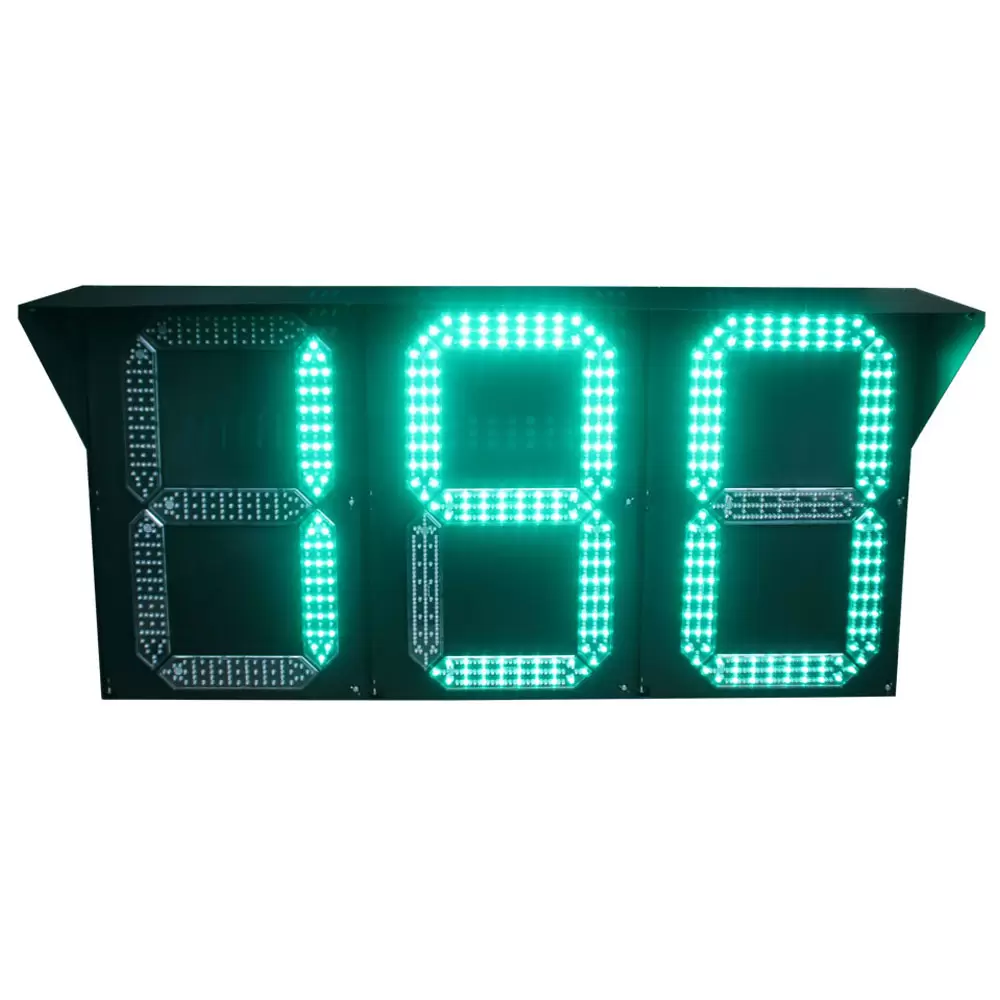

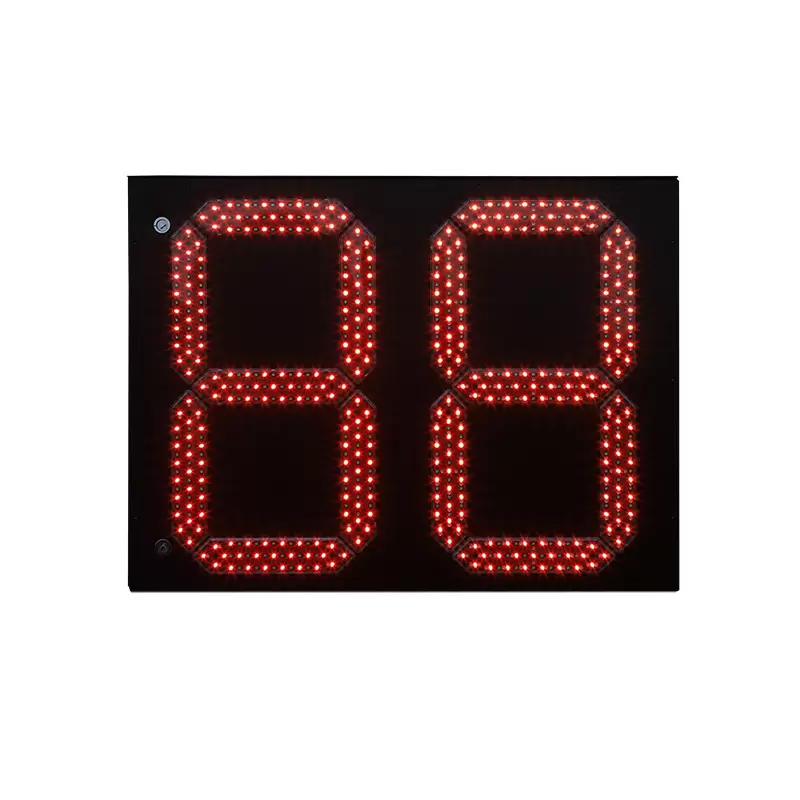

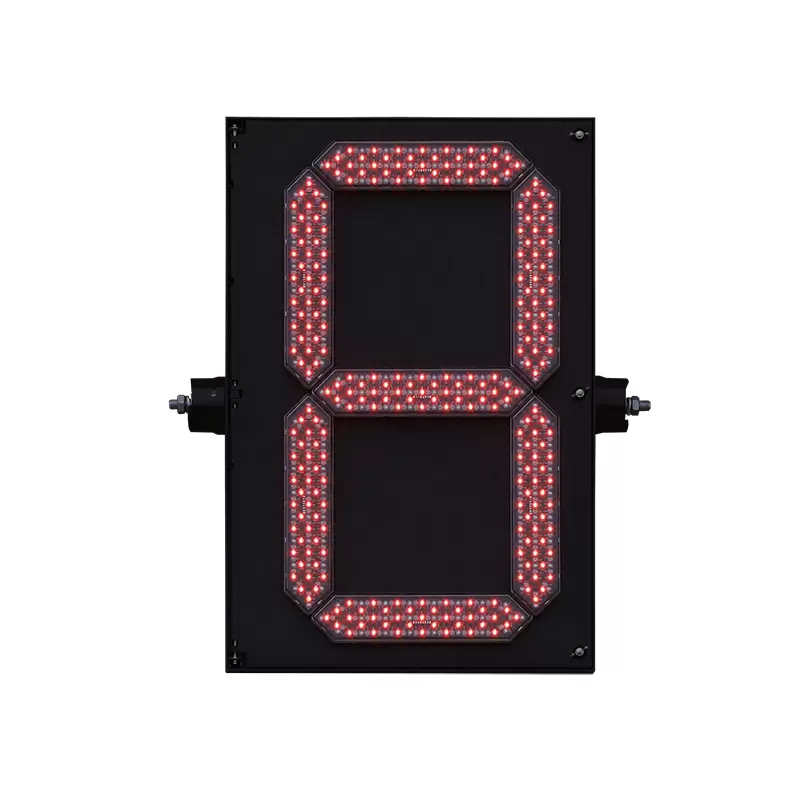

Um display de contagem regressiva do tipo segmento forma números por meio de segmentos de LED controlados individualmente. Em vez de apresentar informações como uma tela de uso geral, ele utiliza uma estrutura de caracteres digitais definida e otimizada para exibir valores numéricos.

Esta abordagem tem uma vantagem prática importante: a informação apresentada aos utentes da estrada é simples e específica. Um driver não precisa interpretar uma interface gráfica. O tempo restante é representado diretamente como um número, enquanto os pedestres podem usar o valor exibido para avaliar a travessia restante ou a fase de espera.

O tamanho da tela torna-se particularmente importante à medida que a distância de visualização aumenta. O semáforo de contagem regressiva do tipo segmento da FAMA (tipo caixa) está disponível em vários tamanhos de superfície emissora de luz, incluindo 600 × 400 mm, 800 × 600 mm, 900 × 600 mm e 1200 × 600 mm. Os intervalos de exibição listados correspondentes são 0–9s, 0–99s, 0–199s e 0–999s, respectivamente.

Isso não significa que a tela maior seja automaticamente a melhor escolha. Um cruzamento urbano compacto, uma travessia de pedestres e uma estrada larga com várias faixas têm diferentes requisitos de visibilidade. As equipes de aquisição devem avaliar a distância física da instalação, a posição de montagem, a geometria da estrada, o ângulo de visão e a iluminação ambiente antes de selecionar as dimensões do display.

Por exemplo, uma faixa de pedestres pode priorizar um display que seja fácil de ler na área de espera, enquanto um cruzamento de veículos maior pode exigir uma superfície de display maior para manter o reconhecimento a uma distância maior. Selecionar o display apenas de acordo com as dimensões do gabinete pode, portanto, levar a uma configuração inadequada.

A precisão da contagem regressiva depende da cadeia de controle de sinal

Uma das questões mais importantes para um fabricante de cronômetro de contagem regressiva não é simplesmente “Quão preciso é o cronômetro?” mas sim “Como o temporizador obtém e segue a fase real do sinal?”

Um sistema de contagem regressiva de tráfego geralmente precisa receber ou detectar o estado operacional do semáforo e traduzir esse estado na exibição do tempo restante. A cadeia prática pode, portanto, ser entendida como:

Controlador de sinal de trânsito → Fase do sinal → Lógica de controle de contagem regressiva → Display LED

Se a exibição da contagem regressiva não estiver corretamente sincronizada com a fase do sinal, um número visualmente claro ainda poderá fornecer informações incorretas.

O semáforo de contagem regressiva do tipo de segmento da FAMA suporta modo de aprendizagem, modo de disparo, modo de comunicação e modo compatível de acordo com seus parâmetros técnicos publicados. O produto também usa um circuito adaptativo de detecção de contagem regressiva projetado para corresponder aos níveis de tensão de entrada, ajustar limites operacionais e filtrar interferências elétricas externas.

Este tipo de arquitetura é relevante ao substituir ou atualizar equipamentos de contagem regressiva em um cruzamento existente. Em vez de tratar o display de contagem regressiva como um dispositivo LED isolado, a equipe de engenharia precisa verificar a relação entre o temporizador, o controlador, o sinal de entrada e o modo de operação.

O tempo de resposta publicado pelo fabricante para a contagem regressiva do segmento tipo caixa é inferior a 100 ms para inicialização e desligamento. No entanto, esta especificação não deve ser interpretada como uma medida universal da precisão do tempo de contagem regressiva. O tempo de resposta e a sincronização de fases são características técnicas diferentes e as especificações do projeto devem avaliá-las separadamente.

Como o brilho do LED e a distância de visualização afetam o reconhecimento

Para equipamentos de tráfego externo, “alto brilho” por si só não é um critério de seleção suficiente.

A FAMA lista uma faixa de intensidade luminosa de 5.000 a 15.000 cd/m² para seu semáforo de contagem regressiva tipo segmento tipo caixa, juntamente com uma distância visual declarada de ≥300 m. Os comprimentos de onda do LED listados são 625 ± 5 nm para vermelho, 590 ± 5 nm para amarelo e 505 ± 5 nm para verde.

Esses números fornecem uma referência útil ao comparar produtos, mas as equipes de compras ainda devem distinguir entre a distância visual especificada pelo fabricante e a distância real de reconhecimento que será alcançada em um determinado cruzamento. A largura da estrada, a altura de montagem, o ângulo de visão, a luz solar direta, as condições climáticas e o tamanho físico dos dígitos exibidos podem influenciar a visibilidade prática.

O mesmo princípio se aplica ao comparar displays de segmento com outras tecnologias de display. O semáforo de contagem regressiva do tipo matriz de pontos da FAMA, por exemplo, usa um display LED de matriz de pontos integrado ao invólucro da lâmpada. Seu modelo listado tem uma superfície emissora de luz de 400 × 400 mm, um intervalo de exibição de 0 a 99 segundos, intensidade luminosa de 5.000 a 15.000 cd/m² e uma distância visual declarada de ≥300 m.

Portanto, a escolha entre tecnologia de segmento e de matriz de pontos deve ser baseada nos requisitos de exibição do projeto, em vez de assumir que uma tecnologia é universalmente superior.

A confiabilidade externa requer mais do que um gabinete

Os equipamentos de sinalização de trânsito normalmente permanecem ao ar livre por longos períodos, portanto, temperatura, umidade, entrada de água, interferência elétrica e eventos de sobretensão devem ser considerados durante a aquisição.

Para o semáforo de contagem regressiva tipo segmento tipo caixa da FAMA, a temperatura operacional publicada é de -40°C a +80°C, a umidade relativa é ≤97% RH e o grau de proteção é IP55. A vida útil do LED listada é ≥100.000 horas. O produto também especifica AC85V–264V a 47–63Hz como sua faixa de tensão operacional.

Estas especificações são úteis porque permitem que as equipes de engenharia comparem os produtos com os requisitos ambientais de um projeto, em vez de confiar em declarações gerais como “adequado para uso externo”.

A proteção elétrica é outra consideração. A FAMA afirma que seu produto de contagem regressiva tipo caixa incorpora proteção contra surtos tanto para a entrada de energia quanto para as interfaces de comunicação. Ele também descreve a detecção adaptativa destinada a lidar com variações na tensão de entrada e interferência elétrica externa.

Para uma interseção exposta a raios, flutuações de tensão ou outros distúrbios elétricos, essas funções podem ser relevantes para o projeto geral do equipamento. Contudo, os requisitos reais de proteção ainda devem ser avaliados em relação ao projeto elétrico do projeto, ao sistema de aterramento, à arquitetura de proteção contra surtos e às condições ambientais locais.

Como funcionam os semáforos com temporizador de contagem regressiva com sistemas de sinalização de trânsito

Um semáforo com contagem regressiva deve ser tratado como parte do sistema de controle de interseção, e não como uma exibição independente.

Em um cruzamento sinalizado convencional, o controlador determina as fases do sinal para veículos e pedestres. A unidade de contagem regressiva exibe então o tempo restante associado à fase relevante. Em ambientes de transporte inteligentes mais avançados, o controle de sinalização também pode incorporar informações de tráfego coletadas de diferentes tecnologias de detecção.

A FAMA descreve suas atividades de controle de sinal inteligente como integrando tecnologias, incluindo bobinas, geomagnetismo, RFID, radar e identificação visual para monitorar o tráfego e os fluxos de pedestres e otimizar dinamicamente os esquemas de operação do tráfego.

Esta perspectiva a nível de sistema é importante para a aquisição de projetos. Um cronômetro de contagem regressiva instalado em um cruzamento com controle de tempo fixo pode ter requisitos de integração diferentes de um implantado em um ambiente de controle de tráfego coordenado ou adaptativo.

O portfólio de controladores de semáforos da FAMA inclui controladores de sinais de trânsito coordenados, de ponto único, em rede, de travessia de pedestres e sem fio. As informações publicadas do controlador também identificam sinais de veículos, sinais de pedestres, cronômetros de contagem regressiva e luzes direcionais como alvos de controle.

Para integradores de sistemas, isso significa que a compatibilidade deve ser verificada no nível da interface e da lógica de controle antes da compra. Um temporizador de contagem regressiva pode ter especificações de exibição apropriadas, mas ainda assim exigir trabalho de engenharia adicional se seu método de controle não corresponder à arquitetura do controlador existente.

Seleção baseada em aplicativos para estradas e cruzamentos

Diferentes ambientes de tráfego exigem prioridades diferentes.

Em um cruzamento urbano movimentado, o tamanho da tela, a distância de visualização, a sincronização do sinal e a operação externa contínua provavelmente serão mais importantes do que simplesmente minimizar o preço inicial do equipamento. Uma exibição maior pode ser apropriada quando a geometria da estrada cria uma distância de visualização maior.

Em uma interseção de quatro vias, a sincronização entre múltiplos semáforos torna-se particularmente importante. As exibições de contagem regressiva precisam corresponder às suas respectivas fases de sinal, em vez de apenas funcionarem com temporizadores internos independentes.

Para uma travessia de pedestres, a prioridade muda para o reconhecimento numérico imediato das áreas de espera e travessia de pedestres. Uma contagem regressiva segmentada pode fornecer uma representação direta do tempo restante. O semáforo de pedestres de baixa potência com temporizador de contagem regressiva da FAMA usa especificamente um display de contagem regressiva de dígitos segmentados e é projetado para cruzamentos com faixas de pedestres.

Dentro de um sistema de transporte inteligente, a unidade de contagem regressiva deve ser considerada em conjunto com o controlador de sinal, o equipamento de detecção, a arquitetura de comunicação e a plataforma de gerenciamento centralizado. A FAMA posiciona sua linha de produtos de controle de sinais inteligentes em torno de controladores de semáforos, sinais de veículos, sinais de pedestres e bicicletas, cronômetros de contagem regressiva, semáforos integrados e módulos de semáforos.

O que as equipes de compras devem avaliar ao escolher um fabricante de cronômetro de contagem regressiva?

O fabricante deve ser avaliado além da capacidade de produção ou do preço unitário.

Primeiro, examine a estrutura de exibição da contagem regressiva. Confirme o tipo de display, configuração de dígitos, faixa de display disponível, superfície emissora de luz e se a configuração corresponde aos requisitos reais de visualização da estrada.

Em segundo lugar, examine o desempenho do LED. As especificações relevantes incluem intensidade luminosa, comprimento de onda do LED, consumo de energia, tempo de resposta e vida útil declarada do LED. O produto do segmento tipo caixa da FAMA, por exemplo, lista ≥100.000 horas de vida útil do LED e intensidade luminosa de 5.000 a 15.000 cd/m².

Terceiro, verifique a sincronização do sinal e a compatibilidade do controlador. Pergunte ao fabricante como a contagem regressiva recebe informações de fase do sinal, quais modos de operação são suportados, quais interfaces estão disponíveis e como o produto se comporta durante mudanças de sinal ou condições de entrada anormais.

Quarto, revise as especificações elétricas e ambientais. A tensão operacional, a faixa de temperatura, a umidade, a proteção IP, a resistência de isolamento, a proteção contra surtos e os materiais do gabinete devem corresponder às especificações técnicas do projeto.

Quinto, considere a instalação e manutenção. Uma estrutura tipo caixa integrada pode ser apropriada quando o projeto exigir uma montagem completa de contagem regressiva, enquanto um módulo de contagem regressiva pode ser mais adequado quando a equipe de engenharia precisar integrar a função de contagem regressiva em um semáforo existente. O Módulo de Semáforo de Contagem Regressiva da FAMA, por exemplo, combina uma lente óptica, placa de luz, placa de controle, anel à prova d'água e recipiente de lâmpada e é projetado para cruzamentos controlados por semáforos.

Por fim, avalie o projeto e a capacidade de engenharia do fabricante. Um fabricante de cronômetro de contagem regressiva que possa fornecer apenas um display padrão pode ser suficiente para um projeto de substituição simples. Projetos maiores de transporte inteligente podem exigir integração de controladores, suporte de configuração, dimensões personalizadas, diferentes arranjos de instalação e fornecimento coordenado de equipamentos de sinalização de trânsito relacionados.

A FAMA fornece exemplos de aplicações de projetos, incluindo 400 luminárias de alto fluxo com contagem regressiva simples de 8 na Universidade de Tsinghua e 400 luminárias de alto fluxo com contagem regressiva simples de 8 com componentes de poste para Haidian Zhongguancun East Road. Seu portfólio de projetos também lista projetos de contagem regressiva de tráfego em regiões que incluem Europa, América do Sul e Ásia.

Perguntas frequentes

Como funciona um semáforo de contagem regressiva?

Um semáforo de contagem regressiva recebe ou detecta informações associadas à fase do semáforo e as converte em um display LED numérico que mostra o tempo restante. A implementação real depende do método de controle e da arquitetura do sistema. O semáforo de contagem regressiva do tipo segmento da FAMA suporta aprendizagem, disparo, comunicação e modos compatíveis, permitindo a interface com diferentes ambientes de controle de semáforos.

Quão preciso é um cronômetro de contagem regressiva de semáforo?

A precisão da contagem regressiva deve ser avaliada como parte da cadeia completa de controle de sinal, e não apenas olhando para o display. O tempo de fase do controlador, a entrada de sinal, a detecção de contagem regressiva, a lógica de controle e a resposta do display afetam se o valor exibido corresponde corretamente à fase real do sinal. Um fabricante deve, portanto, fornecer informações claras sobre os métodos de sincronização e controle, em vez de fazer uma afirmação genérica de precisão sem suporte.

O que é um semáforo de contagem regressiva do tipo segmento?

É um semáforo de contagem regressiva que forma caracteres numéricos por meio de segmentos de LED controlados individualmente. A versão tipo caixa do FAMA integra display de segmento, placa de controle, fonte de alimentação e gabinete. Suas configurações publicadas incluem diferentes tamanhos e faixas de exibição, permitindo que o equipamento seja compatível com diferentes requisitos de interseção.

Como escolho um fabricante de cronômetro de contagem regressiva?

Comece com os requisitos técnicos do projeto, e não com as afirmações de marketing do fabricante. Compare métodos de sincronização, compatibilidade do controlador, tecnologia de exibição, especificações de LED, tensão operacional, classificações ambientais, configuração de instalação, procedimentos de controle de qualidade, capacidade de personalização e experiência relevante em projetos.

O que devo considerar ao comprar um semáforo com contagem regressiva?

No mínimo, avalie o tamanho da tela, o alcance da tela, o brilho do LED, a distância prática de visualização, a sincronização do sinal, a compatibilidade do controlador, a tensão operacional, a faixa de temperatura, a proteção IP, a vida útil do LED, o método de instalação, os requisitos de manutenção e as opções de personalização. Para um projeto completo de interseção, avalie também se o fabricante pode fornecer ou integrar equipamentos de controle de semáforos relacionados.

Por que a FAMA é um fabricante de cronômetros de contagem regressiva

O posicionamento do produto FAMA vai além de uma exibição de contagem regressiva independente. descreve-se como um fornecedor de soluções integradas de transporte inteligente, com áreas de negócios que abrangem controle de sinal inteligente, segurança de tráfego inteligente e postes inteligentes multifuncionais 5G. Suas atividades inteligentes de controle de sinalização também envolvem detecção de tráfego e fluxo de pedestres e otimização do tempo de sinalização.

FAMA - A empresa líder na indústria de semáforos da China

Para as equipes de compras que avaliam um fabricante de cronômetros de contagem regressiva, a questão mais útil não é simplesmente se um produto exibe números de forma brilhante. A estrutura de avaliação mais forte é se o display pode permanecer legível à distância necessária, seguir a fase de sinalização pretendida, operar dentro das condições elétricas e ambientais do projeto e integrar-se à arquitetura de controle de tráfego existente.

A linha de produtos Countdown Timer da FAMA inclui soluções de contagem regressiva do tipo segmento e de matriz de pontos, enquanto seu portfólio de projetos oferece uma visão mais ampla de suas aplicações em equipamentos de sinalização de trânsito.

Para um projecto específico de estrada ou intersecção, estes critérios técnicos devem ser traduzidos numa especificação de projecto antes de comparar fornecedores. O semáforo com cronômetro de contagem regressiva apropriado é, em última análise, aquele cuja configuração de exibição, método de sincronização, classificações ambientais, estrutura de instalação e capacidades de fabricação se alinham com os requisitos reais do sistema de semáforo.
