Como um controlador de sinal de trânsito coordenado e um gabinete de controlador de sinal de trânsito melhoram a confiabilidade das interseções e o gerenciamento de falhas

Espera-se que a infraestrutura de semáforos opere continuamente, mas muitos sistemas convencionais ainda enfrentam limitações práticas em redundância de energia, proteção contra surtos, monitoramento de equipamentos e diagnóstico de falhas. Uma única fonte de energia pode deixar um controlador vulnerável a interrupções de fornecimento. A proteção contra raios pode depender de inspeção manual periódica em vez de monitoramento contínuo das condições. Ao mesmo tempo, as equipes de manutenção podem ter visibilidade limitada das condições de operação do gabinete, enquanto a detecção convencional de falhas em lâmpadas pode ter dificuldades para identificar uma lâmpada com falha em um circuito paralelo.

Para empreiteiros de engenharia de tráfego, autoridades rodoviárias e integradores de sistemas de transporte inteligentes, estas questões não são simplesmente preocupações de hardware. Eles afetam diretamente a rapidez com que um problema de interseção pode ser identificado, diagnosticado e resolvido. É aqui que a combinação de um Controlador de Semáforo Coordenado e um gabinete de Controlador de Semáforo devidamente integrado se torna importante.

O Controlador de Sinal de Trânsito Série FM5000 da FAMA combina funções de controle de sinal estabelecidas com arquitetura modular e diversas tecnologias de monitoramento e proteção projetadas em torno desses requisitos operacionais. Sua abordagem abrange não apenas temporização e coordenação de sinais, mas também continuidade de energia, monitoramento de eventos de surto, visibilidade de status em tempo real e localização mais precisa de falhas nas lâmpadas.

Controlador de sinal de trânsito coordenado: mais do que tempo de sinal

Um controlador coordenado precisa gerenciar mais do que uma sequência fixa de indicações vermelhas, amarelas e verdes. Num cruzamento complexo ou ao longo de um corredor coordenado, o sistema de controlo pode ter de responder à deteção de veículos, aos pedidos de peões, aos requisitos de prioridade de emergência e aos diferentes planos de tráfego ao longo do dia.

A série FM5000 suporta diversas funções de controle estabelecidas, incluindo controle indutivo, controle adaptativo, suporte para travessia de pedestres, prioridade de emergência e esquemas multiperíodos. Estas funções permitem que o controlador acomode diferentes condições de tráfego e requisitos operacionais sem depender de uma única estratégia de temporização fixa. Seu design modular também fornece uma arquitetura estruturada para integração das funções de controle e monitoramento do controlador.

Por exemplo, um esquema multiperíodo pode ser utilizado quando a procura de tráfego muda entre diferentes períodos do dia. As funções de travessia de pedestres podem ser incorporadas quando os movimentos de pedestres devem ser considerados ao longo das fases dos veículos. A prioridade de emergência fornece uma função de controle dedicada para situações em que a operação normal do sinal precisa acomodar requisitos de prioridade.

Para as equipes de compras, a consideração importante não é simplesmente se um controlador apoia o “controle de tráfego inteligente”. As questões mais úteis são quantos canais e fases de sinal ele pode controlar, quais modos de controle ele suporta, como ele se comunica com sistemas externos e como o gabinete fornece visibilidade das condições reais de operação.

O FM5000 modelo XHJ-CW-GA-FM5001, por exemplo, suporta até 96 canais de sinal, com configuração padrão de 48 canais, e suporta até 32 fases de controle, com capacidade padrão de 16 fases. Ele usa um processador de 32 bits com sistema operacional Linux integrado e fornece duas interfaces de comunicação RJ45, três RS232 e uma RS485.

Fonte de alimentação dupla para operação contínua do controlador

A continuidade de energia é outra consideração prática para um controlador que deverá operar 24 horas por dia.

O FM5000 incorpora um sistema de controle de fonte de alimentação dupla com mecanismo de alternância automática. De acordo com a especificação do produto FAMA , o sistema alterna entre as duas fontes de energia a cada 12 horas. Se ocorrer uma falha de energia, ele muda para a fonte de backup enquanto reporta a falha à plataforma central em tempo real.

O valor deste arranjo não é simplesmente ter duas fontes de energia. O controlador combina alternância de fonte de alimentação, operação de backup e relatório de falhas em um mecanismo operacional. Para um departamento de gestão de tráfego, isto pode proporcionar uma camada adicional de continuidade quando um fornecimento fica indisponível.

Isto é particularmente relevante ao avaliar um gabinete de controlador de semáforo para projetos onde o acesso à interseção para solução de problemas é inconveniente ou onde a operação contínua do controlador é um requisito importante do projeto.

O que deve ser integrado a um gabinete controlador de semáforo?

Um gabinete de semáforo deve ser avaliado como um sistema operacional e não simplesmente como um invólucro metálico contendo um controlador.

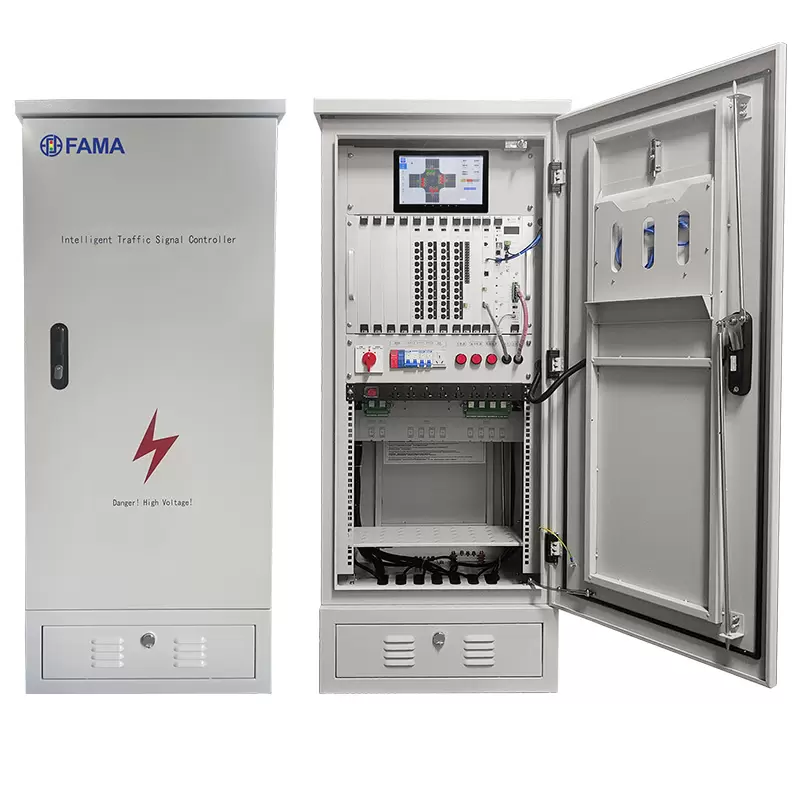

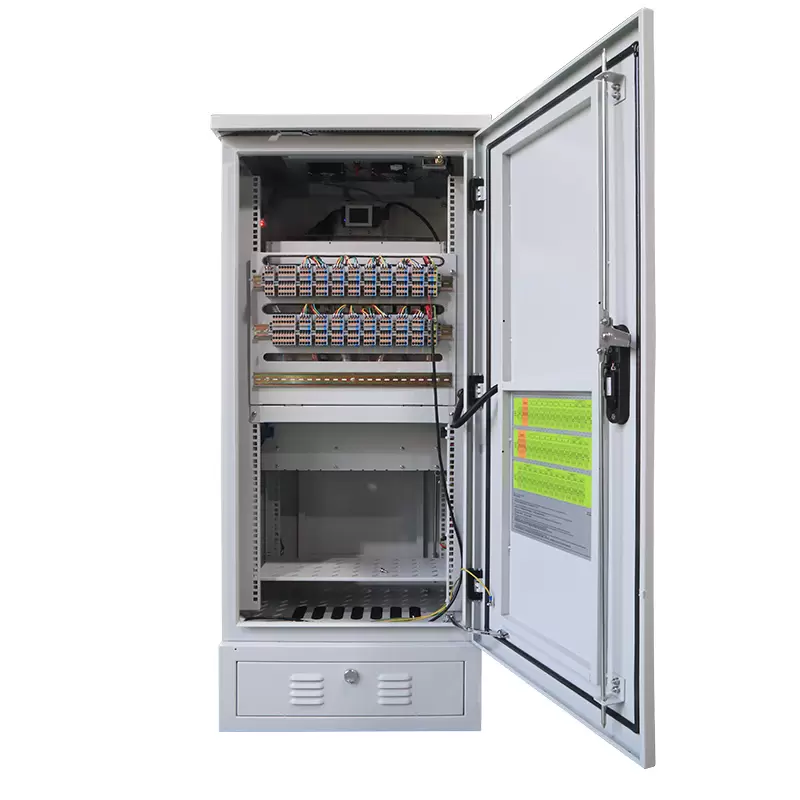

Para a aquisição do projeto, o gabinete precisa acomodar o controlador e as funções associadas de controle, energia, proteção, comunicação e monitoramento exigidas pela interseção. O gabinete do FM5000 é especificado em 630 × 500 × 1520 mm, com uma faixa de tensão operacional de AC 85–264V / 47–63Hz, uma faixa de temperatura operacional de -40°C a +80°C, umidade relativa de ≤95% UR e proteção IP55.

O controlador também especifica uma corrente de acionamento de 3A por canal, uma corrente de impulso de surto de 160A por canal, resistência de isolamento de ≥20MΩ e consumo de energia em espera da máquina de ≤50W. Esses são os tipos de parâmetros técnicos que devem ser revisados ​​juntamente com a contagem de fases do projeto, os requisitos do canal de sinal, a arquitetura de comunicação, as condições ambientais e a configuração do gabinete.

As informações do gabinete em tempo real melhoram a visibilidade no local

Uma das características distintivas do FM5000 é o seu sistema de exibição de informações em múltiplas telas.

O painel de controle principal exibe mais de 12 indicadores operacionais principais, incluindo temperatura, umidade, consumo de energia, tensão, endereço IP e esquema de liberação de sinal atual. O painel lateral incorpora um display OLED de simulação de tráfego que visualiza a estratégia de controle atual do cruzamento. Uma interface de tela sensível ao toque opcional pode fornecer acesso à Web integrado para operações como ativação de serviços especiais e ajuste fino de esquema sem a necessidade de um dispositivo externo.

Isto muda a forma como o pessoal de manutenção interage com o gabinete.

Em vez de iniciar a solução de problemas conectando equipamentos separados simplesmente para determinar as condições básicas de operação, o pessoal pode obter informações importantes do sistema diretamente da interface do gabinete. A simulação OLED também fornece uma representação visual da estratégia de controle atual, o que pode ajudar os técnicos a entender o que o controlador está realmente executando na interseção.

Para projetos que requerem diferentes interfaces operacionais, a FAMA também afirma que a interface e as funções podem ser customizadas de acordo com as necessidades do cliente.

Como um controlador de sinal de trânsito detecta falhas nas lâmpadas?

A detecção de falhas nas lâmpadas torna-se mais difícil quando várias lâmpadas de sinalização são conectadas em paralelo. Uma abordagem convencional de estado de comutação pode identificar se um circuito mudou de estado, mas não fornece necessariamente informações suficientes para determinar qual lâmpada individual falhou.

O FM5000 adota uma abordagem diferente, analisando a linha de base dinâmica de tensão, corrente e potência.

Quando o sistema detecta uma alteração anormal, ele pode identificar uma falha de lâmpada individual dentro de um único circuito, localizar a lâmpada de sinalização defeituosa em segundos e relatar a falha à plataforma central. Isto é particularmente relevante para configurações paralelas de múltiplas lâmpadas, onde a identificação manual exata da lâmpada com falha pode exigir inspeção adicional no cruzamento.

Do ponto de vista da manutenção, a localização precisa da falha é importante porque a tarefa de manutenção não é apenas “descobrir que um circuito tem um problema”. O objetivo prático é determinar onde está o problema para que o componente apropriado possa ser inspecionado ou substituído.

A FAMA afirma que esta tecnologia de detecção de falhas em grupos de lâmpadas pode melhorar a eficiência da manutenção em mais de 300%. Este valor deve ser entendido especificamente no contexto fornecido pela FAMA para sua aplicação de detecção de falhas, em vez de ser tratado como um valor universal de desempenho de manutenção para cada projeto de semáforo.

Como a gravação de eventos de surto ajuda na manutenção do gabinete de sinalização de trânsito?

As sobretensões de raios e da rede criam outro desafio de manutenção. O gerenciamento de proteção tradicional pode depender muito de inspeções periódicas, tornando difícil determinar quanto estresse um dispositivo de proteção contra surtos sofreu entre as inspeções.

O FM5000 incorpora um gravador de eventos de surto integrado. Ele monitora a frequência e intensidade de descargas atmosféricas ou surtos de sobretensão na rede elétrica e utiliza as informações registradas para prever a tendência de degradação do pára-raios. O sistema pode então emitir um aviso de substituição antes que o dispositivo de proteção atinja uma condição crítica.

Esta abordagem transfere parte da manutenção da inspeção física periódica para o monitoramento baseado nas condições.

A FAMA afirma que a tecnologia pode reduzir os custos anuais de manutenção em 60% com base em uma referência de 1.000 cruzamentos. Esta é uma referência específica fornecida pelo fabricante e não deve ser interpretada como uma poupança garantida para cada projecto.

Para os proprietários de infraestruturas que gerem um grande número de cruzamentos, o conceito subjacente é particularmente relevante: as equipas de manutenção podem dar prioridade aos equipamentos que geraram um aviso, em vez de dependerem exclusivamente de calendários de inspeções de rotina.

Como os controladores de semáforos podem reduzir o trabalho de manutenção?

O valor de manutenção de um controlador moderno não vem apenas de um recurso. Ela vem da conexão de várias camadas de informações.

O FM5000 combina parâmetros operacionais em tempo real, relatórios de falha de energia, registro de eventos de surto, informações operacionais visuais e localização de falha de lâmpada. Isto fornece ao pessoal de manutenção vários tipos diferentes de informações do controlador e do próprio gabinete.

Considere uma sequência típica de solução de problemas. Se um gabinete perder uma fonte de alimentação, o controlador poderá fazer a transição para a fonte de backup e reportar a falha. Se o sistema de energia sofrer eventos de sobretensão, o gravador incorporado poderá reter informações para avaliação do status de proteção. Se a interseção desenvolver uma falha na lâmpada, a análise de tensão, corrente e potência pode ajudar a identificar a lâmpada afetada. Enquanto isso, o display do gabinete fornece informações operacionais como temperatura, umidade, tensão, consumo de energia e esquema de sinal ativo.

O resultado é um processo de manutenção mais orientado por informações. Em vez de tratar cada condição anormal de interseção como uma tarefa separada de inspeção manual, a equipe de manutenção pode usar as informações relatadas pelo controlador para restringir o problema antes de tomar medidas no local.

Esta distinção é importante para infraestruturas de tráfego de grande escala. Reduzir investigações de campo desnecessárias não é o mesmo que afirmar que todas as falhas podem ser resolvidas remotamente. Em vez disso, uma melhor monitorização pode ajudar o pessoal de manutenção a chegar ao cruzamento com informações mais precisas sobre o que precisa de ser verificado.

Como funciona um controlador de sinal de trânsito coordenado?

Um controlador de semáforo coordenado executa a lógica programada de controle de sinal enquanto gerencia as relações entre as diferentes fases do sinal e planos operacionais. Dependendo do sistema configurado, o controle pode incorporar detecção, solicitações de pedestres, estratégias adaptativas, prioridade de emergência e diferentes esquemas de temporização.

O FM5000 mantém essas funções convencionais de controle coordenado, ao mesmo tempo em que adiciona arquitetura modular e tecnologias de monitoramento integradas. Ele suporta até 32 fases de controle e até 96 canais de sinal na configuração FM5001 especificada, fornecendo aos engenheiros de projeto números concretos de capacidade a serem considerados ao combinar o controlador com um projeto de interseção.

Para um engenheiro de projeto, a avaliação correta começa, portanto, com o diagrama de fase real da interseção, requisitos de canal de sinal, estratégia de detecção, requisitos de coordenação, interfaces de comunicação, condições ambientais e configuração do gabinete, em vez de escolher um controlador baseado apenas em uma descrição geral de "controlador inteligente".

O que devo procurar em um gabinete controlador de semáforo?

Uma especificação de aquisição deve considerar pelo menos cinco áreas: capacidade de controle, continuidade de energia, proteção e desempenho ambiental, capacidade de monitoramento e diagnóstico de falhas.

Para o controlador em si, a especificação FM5001 fornece referências mensuráveis, como 96 canais de sinal máximos, 32 fases de controle máximas, operação CA 85–264 V, temperatura operacional de -40°C a +80°C, proteção IP55 e múltiplas interfaces de comunicação.

Para o gabinete e o sistema de manutenção, os compradores também devem examinar se os parâmetros operacionais podem ser visualizados localmente, se as condições anormais de energia são relatadas, se o status da proteção contra surtos pode ser monitorado e se as falhas nas lâmpadas podem ser localizadas em vez de simplesmente detectadas no nível do circuito.

Estes requisitos tornam-se cada vez mais importantes quando uma autoridade de gestão de tráfego ou integrador de sistemas é responsável por múltiplos cruzamentos em vez de uma única instalação isolada.

Por que o controlador e o gabinete devem ser avaliados como um único sistema

Um Controlador Coordenado de Semáforos e um gabinete de Controlador de Semáforos não devem ser avaliados de forma independente quando o objetivo do projeto inclui confiabilidade operacional a longo prazo.

O controlador determina como as fases do sinal, as estratégias de coordenação, os requisitos dos pedestres, as prioridades de emergência e os esquemas de temporização são executados. O gabinete fornece o ambiente físico e elétrico no qual o controlador opera, enquanto o gerenciamento de energia, a proteção, o monitoramento, as comunicações e o relatório de falhas determinam a eficácia com que o sistema pode ser mantido ao longo do tempo.

A abordagem FM5000 reúne esses elementos por meio de arquitetura de controle modular, operação com fonte de alimentação dupla, gravação de eventos de surto, visualização de status em múltiplas telas e detecção dinâmica de falhas de lâmpadas. Essas funções abordam diferentes pontos do ciclo de vida do equipamento: controle, continuidade, proteção, visibilidade, diagnóstico e manutenção.

O portfólio mais amplo de semáforos da FAMA inclui controladores de semáforos coordenados, de ponto único, em rede, de travessia de pedestres e sem fio, enquanto seu portfólio de projetos inclui projetos de semáforos em regiões como América do Sul, Ásia, América do Norte, Europa e África.

FAMA - A empresa líder na indústria de semáforos da China

Para compradores que avaliam uma solução completa de semáforos em vez de um controlador independente, o portfólio de produtos da FAMA inclui controladores de semáforos junto com semáforos para veículos, sinais para pedestres e bicicletas, produtos relacionados à contagem regressiva e outros equipamentos de semáforos. Seu portfólio de projetos também pode fornecer uma referência para a compreensão da experiência da empresa em diferentes aplicações de infraestrutura de tráfego.

Para as equipes de compras, a questão principal não é, em última análise, se um controlador tem mais funções em uma folha de especificações. É se essas funções abordam os problemas operacionais que importam após a instalação: manter o controle coordenado do sinal, manter o sistema operando durante anormalidades de energia, compreender as condições do gabinete em tempo real, identificar a degradação do dispositivo de proteção e localizar falhas de lâmpadas individuais com mais precisão.

Esse é o valor prático de avaliar o Controlador Coordenado de Semáforos e o gabinete do Controlador de Semáforos como um sistema integrado de controle de tráfego, e não como dois componentes de hardware independentes.
