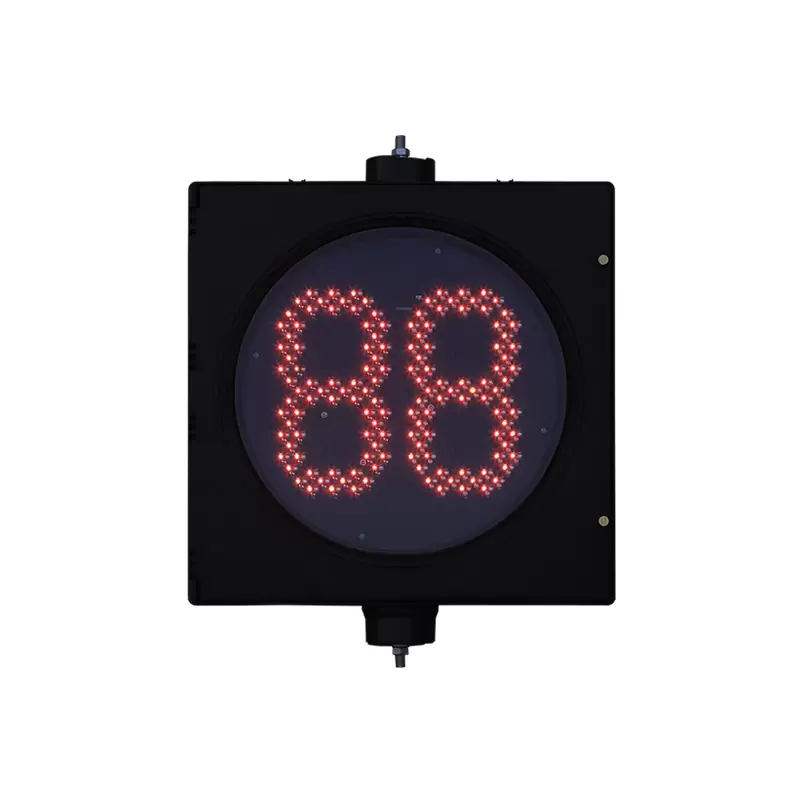

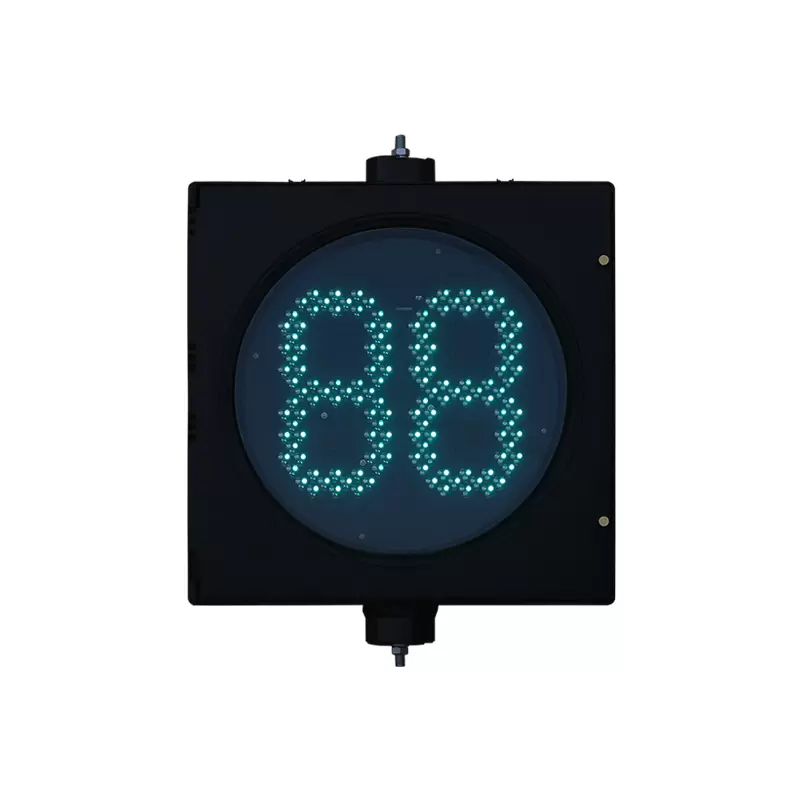

Semáforo de contagem regressiva de tipo de segmento: sincronização confiável e compatibilidade de sistema para projetos de semáforos

Um semáforo de contagem regressiva só é útil quando o número exibido corresponde à fase real do semáforo. Em projetos rodoviários reais, esse requisito é mais exigente do que simplesmente instalar um display LED brilhante. Diferentes cruzamentos podem usar diferentes controladores de semáforos, as condições de tensão de entrada podem variar e os equipamentos externos podem ser expostos a interferências elétricas, raios e picos de tensão. Se o dispositivo de contagem regressiva não conseguir reconhecer corretamente o sinal do controlador ou manter a sincronização, trabalhos adicionais de comissionamento e manutenção recorrente podem rapidamente se tornar um problema.

Para empreiteiros de sinalização de trânsito, integradores de sistemas, equipes de aquisição de projetos rodoviários e engenheiros de manutenção, a questão mais importante não é simplesmente se um cronômetro de contagem regressiva está visível. É se o dispositivo pode se integrar de forma confiável ao sistema de controle de semáforo existente, detectar alterações de sinal sob diferentes condições elétricas, manter a operação de contagem regressiva sincronizada e permanecer utilizável durante a implantação externa de longo prazo.

FAMA - A empresa líder na indústria de semáforos da China fornece equipamentos de sinalização de trânsito e soluções de transporte inteligentes para diferentes requisitos de projetos. Seu semáforo de contagem regressiva do tipo segmento integra um display LED de segmento na caixa do semáforo e é projetado para uso em vários cruzamentos de controle de semáforos. O produto combina modos de operação adaptativos, detecção de contagem regressiva adaptativa, proteção contra surtos e configuração remota baseada em PC para resolver vários problemas práticos encontrados durante a instalação e manutenção.

Por que a compatibilidade do sistema é mais importante do que o desempenho da tela

Um semáforo de contagem regressiva de segmento não opera independentemente do sistema de semáforo. Suas informações de contagem regressiva precisam corresponder à fase do sinal controlada pelo controlador do semáforo. Isto torna a interface entre o dispositivo de contagem regressiva e o controlador uma das considerações mais importantes durante a implantação do projeto.

Diferentes sistemas de semáforos podem usar diferentes características de saída de sinal ou métodos de controle. Um dispositivo de contagem regressiva baseado em apenas um método de detecção fixo pode, portanto, exigir ajustes adicionais quando for instalado em um projeto diferente. Isto torna-se particularmente relevante para projetos de renovação de estradas, onde os empreiteiros podem necessitar de manter um controlador existente em vez de substituir o sistema de controlo completo.

O semáforo de contagem regressiva do tipo segmento da FAMA foi projetado com três modos de operação adaptativos para compatibilidade com os principais sistemas de controle de semáforos nacionais e internacionais. As informações do produto do fabricante indicam compatibilidade com mais de 99% dos principais sistemas de controle de semáforos nacionais e internacionais. Os modos operacionais disponíveis listados para o produto incluem aprendizagem, acionamento, comunicação e modos compatíveis, dependendo da configuração do produto.

Para um empreiteiro, este tipo de adaptabilidade pode reduzir a quantidade de modificações específicas do controlador necessárias antes do comissionamento. Em vez de tratar cada interseção como uma interface elétrica completamente nova, a equipe do projeto pode selecionar o modo de operação apropriado de acordo com o arranjo de controle de sinal existente.

Isto é particularmente útil quando um projeto envolve múltiplas interseções com diferentes configurações de equipamentos. Quanto mais diversificado for o ambiente do controlador instalado, mais valioso se tornará o reconhecimento de sinal flexível.

Como funciona um cronômetro de contagem regressiva de semáforo?

Um temporizador de contagem regressiva de semáforo recebe informações associadas ao estado do semáforo e converte essas informações em uma contagem regressiva numérica exibida através da estrutura do segmento de LED. O processo crítico não é simplesmente a exibição numérica; o dispositivo deve identificar corretamente o estado do sinal relevante e determinar quando a contagem regressiva deve começar, continuar, mudar ou parar.

Em termos práticos, o controlador fornece a condição do sinal, enquanto a unidade de contagem regressiva interpreta a entrada correspondente e controla a exibição do segmento. A qualidade deste processo depende da detecção do sinal, da adaptação da tensão de entrada, dos limites operacionais e do modo operacional selecionado.

O semáforo de contagem regressiva do tipo segmento da FAMA usa um circuito de detecção de contagem regressiva patenteado com capacidade de detecção adaptativa. De acordo com as informações do produto, o circuito pode combinar automaticamente os níveis de tensão de entrada, ajustar dinamicamente os limites operacionais e filtrar interferências elétricas externas. Estas funções destinam-se a manter uma operação estável e sincronizada em diferentes ambientes de energia.

Essa distinção é importante ao avaliar um cronômetro de contagem regressiva. Um dispositivo tecnicamente adequado não deve apenas mostrar números; ele deve determinar com segurança o que o controlador de tráfego está realmente comandando.

Como os semáforos de contagem regressiva são sincronizados com os sinais de trânsito?

A sincronização depende do reconhecimento correto da informação do sinal fornecida pelo sistema de controle de tráfego e da manutenção da contagem regressiva de acordo com a fase do sinal correspondente.

Se o dispositivo de contagem regressiva detectar a entrada incorretamente, um aparente erro de contagem regressiva poderá ocorrer mesmo quando o próprio display LED estiver funcionando normalmente. Por exemplo, interferência elétrica ou um limite de detecção inadequado podem afetar o reconhecimento do sinal. Da mesma forma, um método de detecção fixo pode não funcionar de forma consistente em diferentes condições de tensão ou controlador.

A detecção adaptativa resolve esse problema permitindo que o circuito de contagem regressiva responda às variações na tensão de entrada e ajuste seu limite operacional. Isso ajuda o dispositivo a distinguir o sinal pretendido de interferência elétrica indesejada.

Para projetos de engenharia de tráfego, a sincronização deve, portanto, ser avaliada como uma função em nível de sistema envolvendo a saída do controlador, a entrada elétrica, o circuito de detecção, o modo de operação e a lógica de contagem regressiva, em vez de uma simples especificação de exibição.

Quão preciso é um cronômetro de contagem regressiva de semáforo?

Há uma distinção importante entre a resolução numérica do display e a precisão da sincronização. Um cronômetro de contagem regressiva pode exibir segundos individuais claramente, mas isso por si só não prova que sua contagem regressiva permanece sincronizada com o controlador de semáforo.

Por esta razão, as equipes de projeto devem examinar como o equipamento detecta o sinal do controlador, como ele se adapta à tensão de entrada, como os limites são estabelecidos e como ele lida com a interferência elétrica. As informações de produtos publicadas pela FAMA concentram-se na detecção e sincronização adaptativa de sinais, em vez de fornecer uma tolerância numérica a erros de contagem regressiva não suportada.

Esta é uma maneira mais útil de avaliar o equipamento de contagem regressiva para uma interseção real porque o objetivo prático não é um número abstrato de tempo. O objetivo é que o tempo restante exibido corresponda de forma confiável ao estado do semáforo durante a operação.

Como a detecção adaptativa melhora a confiabilidade da instalação

A tensão de entrada é uma das variáveis ​​práticas que podem afetar a detecção do sinal. Se o limite de detecção for fixo e as condições elétricas reais diferirem da faixa esperada, o circuito de contagem regressiva poderá exigir ajuste manual durante o comissionamento.

O design FAMA combina automaticamente os níveis de tensão de entrada e ajusta dinamicamente os limites operacionais. Ele também incorpora filtragem para interferência elétrica externa. Isto permite que o dispositivo de contagem regressiva se adapte a diferentes condições de energia sem exigir que a equipe de engenharia redefina manualmente o ponto de detecção para cada instalação.

A especificação de tensão operacional publicada do produto para seus modelos tipo caixa listados é CA 85–264 V a 47–63 Hz. Dependendo do modelo, os intervalos de exibição de contagem regressiva publicados vão de 0 a 9 segundos a 0 a 999 segundos. Estas são especificações específicas do produto e devem ser comparadas com os requisitos reais do projeto, em vez de serem tratadas como valores universais para cada configuração de contagem regressiva.

Para integradores de sistemas, esta distinção é importante. Um projeto deve confirmar a saída real do controlador, a interface elétrica, a faixa de contagem regressiva necessária e o modo de operação antes da implantação.

Como os temporizadores de contagem regressiva de semáforos lidam com interferências elétricas?

Os equipamentos de sinalização de trânsito funcionam ao ar livre e podem estar expostos a perturbações elétricas. A interferência externa pode afetar a detecção do sinal se o circuito de detecção não conseguir distinguir adequadamente a entrada pretendida dos sinais elétricos indesejados.

O semáforo de contagem regressiva do tipo segmento utiliza detecção adaptativa juntamente com filtragem de interferência elétrica externa. Esta abordagem destina-se a melhorar a estabilidade do reconhecimento do sinal e, portanto, apoiar a sincronização confiável da contagem regressiva.

A estratégia de proteção não para na detecção do sinal. O produto da FAMA também fornece proteção contra surtos nas interfaces de entrada de energia e de comunicação. De acordo com informações publicadas pelo fabricante, esta dupla proteção foi projetada para mitigar danos causados ​​por raios e surtos de alta tensão, melhorar a estabilidade do equipamento e reduzir falhas e requisitos de manutenção. O fabricante afirma que os custos de manutenção podem ser reduzidos em mais de 50%; este valor deve ser entendido como um benefício do produto declarado pelo fabricante, em vez de um resultado garantido para cada projeto ou ambiente operacional.

Para projetos rodoviários, proteger ambas as interfaces é significativo porque uma falha relacionada a surtos não se origina necessariamente apenas na fonte de alimentação principal. As interfaces de comunicação também podem representar um caminho para distúrbios elétricos nos equipamentos conectados.

Aplicação em cruzamentos urbanos e projetos de reforma viária

Num novo cruzamento urbano, o semáforo de contagem regressiva pode ser selecionado como parte do pacote geral de equipamentos de sinalização. Num projeto de renovação, contudo, a situação pode ser mais complicada porque os controladores, a fiação, as fases de sinal e o equipamento de campo existentes podem precisar permanecer em serviço.

É aqui que os modos de operação adaptativos se tornam particularmente valiosos. Um dispositivo de contagem regressiva capaz de suportar diferentes abordagens operacionais pode reduzir a necessidade de alterações de hardware específicas do projeto e comissionamento repetido.

A mesma consideração se aplica a projetos que envolvem múltiplas interseções. Um empreiteiro pode precisar implantar equipamentos em locais com diferentes configurações de controlador. Uma maior compatibilidade pode simplificar a padronização de equipamentos e, ao mesmo tempo, permitir que a equipe de engenharia configure dispositivos individuais de acordo com a interseção real.

O portfólio de projetos da FAMA demonstra experiência em diferentes aplicações e mercados de semáforos, incluindo projetos na América do Sul e na Ásia. Seus exemplos de projetos publicados incluem projetos de semáforos no Chile, Peru, Brasil, Argentina, Colômbia, Paraguai, Equador, Uruguai, Sri Lanka, Filipinas, Tailândia, Índia, Indonésia e outros mercados.

Por exemplo, o projeto de semáforos LED da FAMA no Peru incluiu semáforos, um sistema solar, controladores sem fio e postes como parte do fornecimento do projeto. Isto ilustra o contexto mais amplo do projecto em que os equipamentos de contagem regressiva e de sinalização podem necessitar de funcionar como parte de uma infra-estrutura de tráfego integrada e não como produtos isolados.

Os semáforos de contagem regressiva podem reduzir os requisitos de manutenção?

Os requisitos de manutenção são influenciados por mais do que a vida útil do LED. A compatibilidade de sinais, a proteção elétrica, o ajuste de parâmetros, a acessibilidade dos componentes e a necessidade de solução de problemas no local podem afetar a carga de trabalho total de manutenção.

O semáforo de contagem regressiva do tipo segmento da FAMA aborda essas áreas por meio de detecção adaptativa de sinal, vários modos de operação, proteção dupla contra surtos e configuração remota. O produto também é especificado com uma faixa de temperatura operacional de -40°C a +80°C, proteção IP55 e vida útil do LED de pelo menos 100.000 horas para os modelos tipo caixa listados.

Estas especificações devem ser consideradas em conjunto. Uma longa vida útil do LED é útil, mas não elimina a manutenção causada por incompatibilidade do controlador ou danos elétricos. Da mesma forma, a proteção contra surtos pode reduzir o risco de falhas elétricas, mas não substitui a instalação correta e a proteção elétrica no nível do projeto.

Uma avaliação de manutenção mais significativa considera, portanto, toda a cadeia operacional: entrada de sinal → detecção → sincronização de contagem regressiva → proteção elétrica → configuração → manutenção em campo.

Configuração remota e seu valor durante a implantação do projeto

Grandes projetos de semáforos podem criar um problema prático de manutenção quando cada mudança de parâmetro exige a visita de um engenheiro ao cruzamento.

O semáforo de contagem regressiva do tipo segmento suporta configuração remota por meio de um sistema de controle de nível superior baseado em PC. Os parâmetros do sistema podem ser ajustados online sem substituir o hardware. Isto proporciona uma maneira prática de adaptar o equipamento aos diferentes requisitos do projeto após a instalação.

Para um único cruzamento, o benefício pode ser limitado. No entanto, para uma implantação maior com múltiplas interseções, o ajuste remoto de parâmetros pode reduzir visitas desnecessárias ao local e tornar as alterações de configuração mais gerenciáveis.

Isto é especialmente relevante durante o comissionamento. Se a equipe do projeto precisar modificar um parâmetro do sistema após o teste, a capacidade de fazer o ajuste através do sistema de controle de nível superior pode ser mais eficiente do que remover ou substituir equipamentos de campo.

O que devo procurar em um cronômetro de contagem regressiva de semáforo?

Para equipes de compras e integradores de sistemas de tráfego, os seguintes fatores são mais úteis do que avaliar apenas a exibição:

1. Compatibilidade do sistema de controle de sinal — Confirme quais modos de operação e interfaces de sinal são suportados pelo controlador existente.

2. Método de detecção de sinal — Determine se o dispositivo pode se adaptar à tensão de entrada real e às condições de sinal em vez de depender de um limite de detecção fixo.

3. Mecanismo de sincronização — Verifique como a contagem regressiva responde às mudanças de fase do sinal e como os erros de reconhecimento do sinal são controlados.

4. Proteção contra interferência elétrica — Avalie se o circuito de detecção incorpora medidas para interferência elétrica externa.

5. Proteção contra surtos — Verifique a proteção nas interfaces de entrada de energia e de comunicação, quando aplicável.

6. Método de configuração — Para projetos maiores, a configuração remota pode reduzir a necessidade de visitas repetidas ao local.

7. Especificações ambientais — Confirme a temperatura operacional, a proteção contra entrada, as especificações elétricas e outros requisitos ambientais em relação ao local de instalação real.

8. Requisitos de manutenção — Considere não apenas a vida útil do componente, mas também a carga de trabalho de comissionamento, ajuste de parâmetros, solução de problemas e possíveis requisitos de substituição.

Para os modelos tipo caixa FAMA publicados, as especificações incluem tensão operacional AC85–264V, temperatura operacional de -40°C a +80°C, proteção IP55 e vida útil do LED ≥100.000 horas. As faixas de exibição específicas do modelo e o consumo de energia variam, portanto as equipes de compras devem selecionar a configuração de acordo com os requisitos da interseção e do controlador.

Como escolho um semáforo de contagem regressiva para um projeto de semáforo?

O processo de seleção correto deve começar com o sistema de controle de semáforos e não com a exibição da contagem regressiva.

Primeiro, identifique o tipo de controlador e a interface de sinal usada na interseção alvo. Em seguida, confirme a tensão de entrada esperada e determine se o dispositivo de contagem regressiva pode adaptar seu limite de detecção ao ambiente elétrico real. Em seguida, avalie os modos operacionais disponíveis e determine qual modo é apropriado para o controlador.

O próximo passo é avaliar o ambiente elétrico do projeto. Locais com maior exposição a raios ou eventos de tensão transitória devem receber atenção especial à proteção contra surtos nas interfaces de energia e de comunicação.

Para projetos que envolvem múltiplas interseções, a configuração remota também deve ser considerada porque pode afetar o comissionamento e a carga de trabalho de manutenção a longo prazo.

Por fim, avalie a especificação completa do equipamento, incluindo configuração do display, tensão operacional, faixa de contagem regressiva, proteção ambiental, características de resposta e compatibilidade específica do projeto. O portfólio de semáforos da FAMA também inclui controladores de semáforos projetados para gerenciar sinais de veículos, sinais de pedestres, cronômetros de contagem regressiva e luzes direcionais, fornecendo um exemplo de como o equipamento de contagem regressiva pode ser considerado dentro de uma arquitetura de controle de sinal mais ampla.

A questão principal, portanto, não é simplesmente: “Este cronômetro de contagem regressiva exibe claramente os segundos restantes?” Uma questão de aquisição mais útil é: Este semáforo de contagem regressiva pode reconhecer corretamente meu controlador de semáforo, manter a sincronização sob as condições elétricas do projeto, resistir ao ambiente externo esperado e ser configurado e mantido de forma eficiente ao longo de sua vida útil?

Para empreiteiros e integradores de sistemas que avaliam um semáforo de contagem regressiva de tipo de segmento, esses fatores fornecem uma base mais prática para comparar equipamentos do que apenas o brilho ou a aparência da tela. As soluções de semáforos de contagem regressiva e a experiência em projetos da FAMA podem ser revisadas posteriormente por meio de sua linha de produtos de semáforos de contagem regressiva e portfólio de projetos de semáforos .
