Como escolher um semáforo de pedestres de baixa potência com cronômetro de contagem regressiva para controle confiável de interseções

Introdução: Enfrentando os Desafios Práticos dos Sistemas de Sinalização de Pedestres

O equipamento de sinalização para pedestres deve operar de forma consistente durante os ciclos de tráfego diários, mudanças nas condições externas e longos períodos de uso contínuo. Para integradores de sistemas de semáforos, autoridades municipais de trânsito e empreiteiros de infraestrutura rodoviária, selecionar um semáforo adequado para travessia de pedestres envolve mais do que comparar o preço de compra inicial. O consumo de energia, a continuidade do display LED, o controle de contagem regressiva, a compatibilidade do controlador e os requisitos de manutenção de longo prazo influenciam o custo total e o desempenho de uma instalação.

Equipamentos de sinalização convencionais podem exigir solução de problemas adicionais quando os componentes de LED falham, os controladores existentes usam interfaces operacionais diferentes ou as equipes de instalação encontram problemas de configuração. Esses desafios podem aumentar o trabalho de comissionamento e complicar a manutenção em vários cruzamentos.

Um semáforo para pedestres de baixa potência com temporizador de contagem regressiva aborda várias dessas preocupações por meio de seu design de fonte de alimentação, tecnologia de acionamento de corrente constante, circuito de LED com isolamento de falhas e modos operacionais de contagem regressiva adaptáveis. Contudo, seu valor prático depende da correta seleção do equipamento, verificação de compatibilidade e instalação de acordo com os requisitos do sistema de controle de tráfego específico.

Para projetos que envolvam um sinal luminoso de travessia de pedestres, os compradores também devem distinguir entre um sinal luminoso ativo para pedestres, uma exibição de contagem regressiva e um sinal de trânsito passivo. Cada um desempenha uma função diferente no ambiente rodoviário geral.

1. Recursos técnicos que suportam operação estável e uso eficiente de energia

Construção de três unidades e exibição de contagem regressiva segmentada

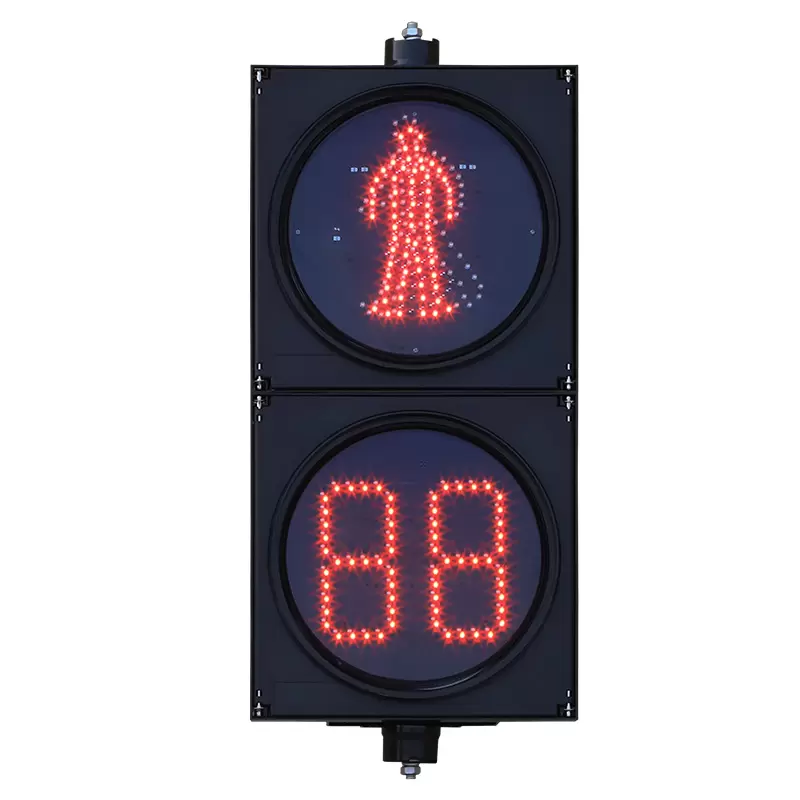

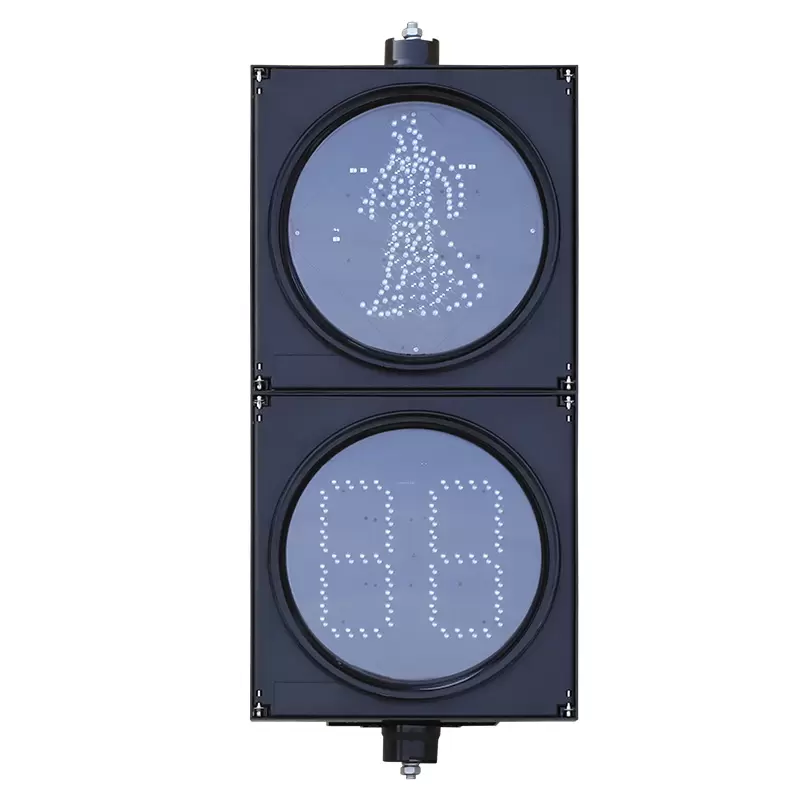

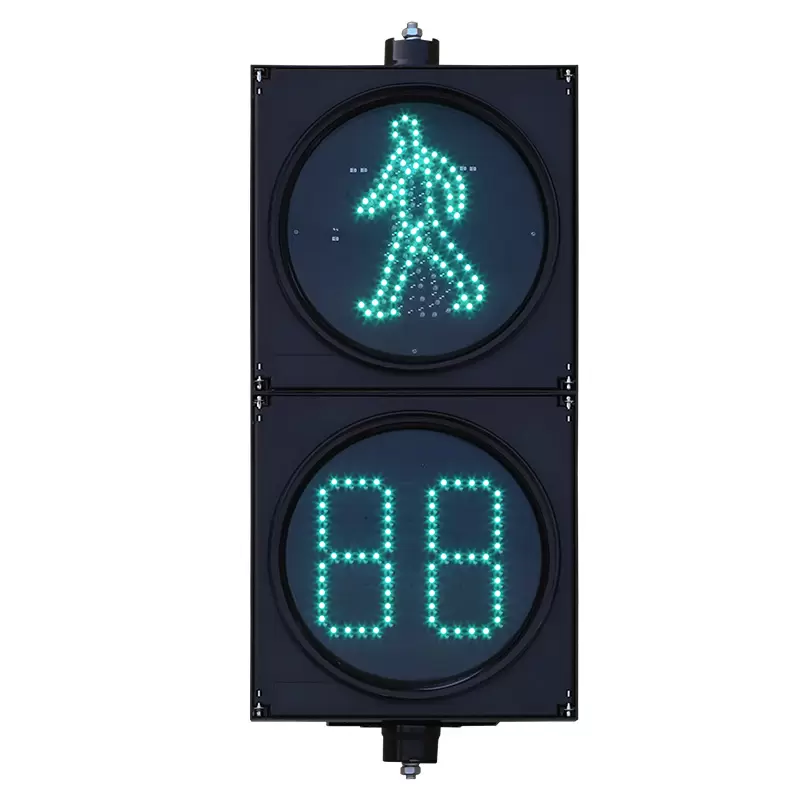

O semáforo para pedestres de baixa potência com temporizador de contagem regressiva foi projetado como um conjunto de três unidades. O núcleo da lâmpada consiste na placa da lâmpada, lente, fonte de alimentação, recipiente da lâmpada e outros componentes estruturais. A exibição da contagem regressiva usa dígitos segmentados para apresentar informações numéricas aos pedestres.

Esta configuração reúne a visualização do sinal e a função de contagem regressiva em equipamentos destinados a cruzamentos de pedestres dotados de controle semafórico.

Para engenheiros de projeto, a primeira etapa de seleção é confirmar a configuração de sinal necessária, a disposição do display, as dimensões de montagem e a interface elétrica. Esses detalhes devem corresponder ao projeto da interseção e à lógica operacional do controlador, em vez de serem selecionados apenas pela aparência.

Projeto de circuito de malha e isolamento de falhas de LED

Uma característica importante é o design do circuito de malha usado na placa da lâmpada LED. De acordo com as especificações do produto, quando um cordão de lâmpada LED individual falha, o circuito isola automaticamente o ponto de falha para que os grânulos de LED restantes possam continuar operando normalmente.

Esse design ajuda a limitar o efeito de uma falha localizada de componente na exibição geral. Sem um isolamento eficaz de falhas, um LED com falha ou uma falha elétrica que afete uma seção maior do circuito poderá causar uma deterioração mais perceptível no sinal exibido.

Para as equipes de manutenção municipal que gerenciam vários cruzamentos, limitar a propagação de falhas pode tornar as inspeções e o diagnóstico de falhas mais gerenciáveis. Também pode reduzir a necessidade de tratar cada falha individual de LED como uma falha completa do display.

No entanto, o isolamento de falhas não significa que o sinal permaneça totalmente funcional sob todas as condições de falha. O pessoal de manutenção ainda deve inspecionar a unidade afetada, verificar o sinal exibido e substituir os componentes defeituosos de acordo com os procedimentos do fabricante. O projeto do circuito deve ser entendido como uma medida de confiabilidade e não como um substituto para a inspeção de rotina.

Fonte de alimentação e fator de potência padrão europeu

O produto utiliza uma fonte de alimentação de padrão europeu projetada de forma independente. Seu fator de potência especificado pode chegar a 0,98, indicando que a fonte foi projetada para utilização eficaz de energia elétrica.

O fator de potência é a razão entre a potência real e a potência aparente. Um valor mais alto geralmente significa que é necessária menos potência aparente para fornecer uma determinada quantidade de potência real sob condições operacionais comparáveis. Para instalações contendo muitas unidades de sinal, esta característica pode ser relevante para o planejamento do sistema elétrico e para a qualidade da energia.

Porém, um fator de potência de 0,98 não significa que o produto consuma 98% menos energia elétrica. O consumo real de energia depende da potência operacional, configuração do sinal, duração operacional e outras características elétricas. Os compradores devem solicitar dados medidos de consumo de energia ao comparar produtos concorrentes.

A alimentação também é especificada com distorção harmônica total (THD) abaixo de 10%. A distorção harmônica descreve o quanto a forma de onda elétrica se desvia de uma forma de onda senoidal ideal. A menor distorção pode ajudar a limitar as correntes harmônicas introduzidas no sistema elétrico, apoiando a qualidade da energia e reduzindo possíveis interferências com outros equipamentos.

O efeito prático depende da instalação completa, incluindo a rede de alimentação e demais cargas conectadas. O valor THD declarado deve, portanto, ser avaliado juntamente com as condições de teste do fabricante e os requisitos de compatibilidade eletromagnética aplicáveis.

Unidade de corrente constante para operação consistente de LED

O desempenho do LED depende da regulação de corrente apropriada. O produto usa tecnologia de acionamento de corrente constante para manter uma corrente operacional estável para a placa da lâmpada LED.

Essa abordagem ajuda a evitar que variações indesejadas de corrente afetem diretamente a operação do LED e oferece suporte a um desempenho de exibição consistente. Pretende-se também contribuir para uma maior vida útil da lâmpada e menores requisitos de manutenção.

Para as equipes de compras, a distinção é importante: o acionamento por corrente constante é um recurso de projeto técnico e não um valor de vida útil garantido. A vida útil real depende da qualidade do componente, temperatura, condições elétricas, exposição ambiental e práticas operacionais. Os compradores devem solicitar dados verificados sobre a vida útil se uma especificação de projeto exigir um período operacional definido.

Compatibilidade Eletromagnética e Estabilidade de Intersecção

As interseções de tráfego geralmente contêm vários sistemas elétricos e eletrônicos, incluindo controladores de sinalização de veículos, monitores de pedestres, detectores, equipamentos de comunicação e dispositivos de monitoramento. A interferência elétrica pode complicar a operação de equipamentos interconectados.

O produto foi projetado tendo em mente a compatibilidade eletromagnética, com um THD declarado abaixo de 10%. Estas características são relevantes para reduzir perturbações elétricas e apoiar a operação estável em um ambiente de interseção conectado.

No entanto, THD e compatibilidade eletromagnética são medidas diferentes. O THD por si só não estabelece a conformidade com todos os requisitos de EMC. Os compradores do projeto devem verificar os resultados, declarações e padrões dos testes de emissões e imunidade aplicáveis ​​para o mercado de destino pretendido.

2. Controle de contagem regressiva, compatibilidade de controladores e aplicações de campo

O que é um semáforo para pedestres de baixa potência com cronômetro de contagem regressiva?

Um semáforo para pedestres de baixa potência com temporizador de contagem regressiva combina uma exibição de sinal de pedestres com uma função numérica de contagem regressiva. O sinal comunica a fase do pedestre, enquanto o display de dígitos segmentados fornece informações de tempo associadas a essa fase.

Para cruzamentos urbanos, esta informação pode ajudar os pedestres a compreender o progresso de uma fase de travessia controlada. A contagem regressiva deve, entretanto, seguir a lógica operacional real do controlador de tráfego. Nunca se deve presumir que um display numérico forneça temporização precisa, independentemente do sistema de controle de sinal.

Como funciona um cronômetro de contagem regressiva para luz de passagem de pedestres?

A exibição da contagem regressiva opera em coordenação com o arranjo de controle do semáforo da interseção. O produto suporta três modos de operação adaptativos: modo de comunicação, modo de disparo e modo de aprendizagem.

• Modo de comunicação: Destinado a instalações onde a unidade de contagem regressiva troca informações relevantes com um controlador compatível. A interface e o protocolo específicos devem ser confirmados.

• Modo de disparo: Destinado a sistemas nos quais sinais de disparo externos suportam operação de contagem regressiva. As características do sinal de disparo e a lógica de temporização precisam corresponder à instalação.

• Modo de aprendizagem: Destina-se a apoiar a operação de contagem regressiva, aprendendo o comportamento relevante de temporização do sinal. Sua adequação depende do comportamento de saída do controlador e dos requisitos de implementação do fabricante.

Esses modos proporcionam flexibilidade na integração de equipamentos em diferentes ambientes de controle de tráfego. Eles não estabelecem compatibilidade universal com todos os controladores nem garantem que todas as configurações de temporização funcionarão de forma idêntica.

O fabricante afirma que o cronômetro de contagem regressiva integrado é compatível com mais de 99% dos principais controladores de semáforos nacionais e internacionais. Esta é uma reivindicação de compatibilidade do produto e não uma garantia para cada modelo de controlador, versão de firmware ou protocolo de comunicação. Os compradores devem confirmar o modelo exato do controlador, interface, saída de sinal e modo de operação antes de fazer o pedido.

Como você escolhe um sinal luminoso de passagem de pedestres compatível?

O termo sinal luminoso de travessia de pedestres pode se referir amplamente ao equipamento de sinalização de travessia de pedestres, mas um semáforo ativo e um sinal de trânsito passivo não são intercambiáveis. Um sinal luminoso para pedestres comunica uma fase controlada do tráfego; um display de contagem regressiva comunica informações de tempo; um sinal passivo fornece instruções visuais ou avisos sem exibir ativamente uma mudança de fase do sinal.

Ao selecionar o equipamento, os compradores devem verificar:

• Configuração do display: display simbólico ou numérico, disposição das lentes, requisitos de visibilidade e indicações de sinal necessárias.

• Requisitos elétricos: Tensão nominal de alimentação, consumo de energia, fiação, aterramento e detalhes de conexão.

• Interface de controle: Protocolo de comunicação, entrada de disparo, comportamento do modo de aprendizagem e compatibilidade do controlador.

• Ambiente de instalação: Disposição de montagem, exposição à chuva, poeira, luz solar, variação de temperatura e acesso para manutenção.

• Padrões aplicáveis: Requisitos que regem cores de sinais, desempenho óptico, segurança elétrica, EMC, instalação e temporização de semáforos para pedestres na jurisdição de destino.

Para uma nova interseção, estes requisitos devem ser estabelecidos durante o projeto do sistema. Para uma atualização de interseção existente, os engenheiros devem documentar o controlador instalado e a fiação antes de selecionar uma unidade de sinalização substituta.

Aplicando o produto a diferentes projetos rodoviários

Numa modernização de intersecção urbana, a principal preocupação é muitas vezes a integração com o equipamento de controlo existente. A confirmação do modelo do controlador e do modo de operação antes da entrega pode ajudar a reduzir trabalhos evitáveis ​​de configuração no local.

Para novas instalações de travessias de pedestres, as equipes de projeto podem definir em conjunto a exibição do sinal, o arranjo de montagem, a fonte de alimentação e a interface do controlador. Isto permite que a seleção do equipamento siga o projeto da interseção, em vez de forçar o sistema a acomodar um componente inadequado.

Para atualizações de sistemas de sinalização existentes, as principais considerações incluem compatibilidade de fiação, sincronização de contagem regressiva, procedimentos de comissionamento e acesso a peças de reposição. Os testes de campo devem verificar se a contagem regressiva exibida segue a sequência de sinalização aprovada antes que a interseção retorne à operação normal.

Em todos os três cenários, as exibições de contagem regressiva devem ser configuradas e testadas de acordo com o plano de cronometragem aprovado pela autoridade de trânsito e com os requisitos locais aplicáveis.

3. Considerações sobre aquisições para valor do projeto no longo prazo

A cotação inicial mais baixa não representa necessariamente o menor custo total de propriedade. As equipes de aquisição devem avaliar a especificação completa do equipamento e o trabalho necessário para instalar, comissionar, inspecionar e manter o sinal.

As especificações elétricas e de exibição devem ser confirmadas primeiro. Os compradores precisam da configuração correta do sinal, dimensões, tensão nominal, consumo de energia e requisitos de proteção ambiental para o local pretendido. Quando as especificações do projeto impuserem requisitos ópticos ou EMC definidos, deverá ser solicitada documentação de teste de apoio.

A integração do controlador é igualmente importante. Embora seja declarado que o produto suporta mais de 99% dos principais controladores nacionais e internacionais, a compatibilidade deve ser confirmada em relação ao modelo e protocolo reais do controlador. Para projetos que envolvem diversas interseções ou diversas marcas de controladores, os testes representativos podem ajudar a identificar diferenças de interface antes da implantação completa.

O comissionamento e a manutenção também devem ser incluídos na revisão da cotação. Pergunte se diagramas de fiação, instruções de configuração, orientações para solução de problemas e componentes de reposição estão disponíveis. Um circuito de LED com isolamento de falhas pode ajudar a conter certas falhas de componentes, enquanto um projeto de unidade apropriado suporta operação estável; nenhum deles elimina a necessidade de planejamento de inspeção e manutenção.

Finalmente, a personalização, a quantidade do pedido e os requisitos de comissionamento podem afetar o custo geral do projeto. Monitores fora do padrão, arranjos especiais de montagem, adaptações de interface, requisitos de documentação e testes no local podem exigir engenharia ou mão de obra adicional. Os compradores devem solicitar um orçamento detalhado que diferencie o equipamento padrão dos serviços de personalização, acessórios, testes e instalação.

Trabalhando com a FAMA em projetos de sinalização de pedestres

( FAMA ) fornece soluções integradas de transporte inteligente que abrangem controle de sinal inteligente, segurança de trânsito inteligente e postes inteligentes multifuncionais 5G, juntamente com serviços como otimização de tempo de semáforo, operação e manutenção e suporte relacionado.

Para compradores que avaliam um semáforo para pedestres de baixa potência com temporizador de contagem regressiva ou um semáforo para faixa de pedestres, o próximo passo é combinar a especificação do produto com o sistema de controle do projeto, requisitos elétricos e regulamentos de trânsito aplicáveis.

Explore a linha de produtos da FAMA para analisar equipamentos disponíveis e exemplos de projetos para obter mais contexto ao avaliar soluções potenciais. Para uma cotação específica do projeto, forneça o modelo do controlador, a configuração de exibição necessária, o ambiente operacional, a quantidade e o mercado de destino para que os requisitos de compatibilidade e especificação possam ser revisados ​​antes da aquisição.
