Como um botão de travessia de pedestres do tipo indução melhora a acessibilidade, a integração de sinalização e a manutenção em cruzamentos urbanos

Introdução

Os botões mecânicos tradicionais para pedestres fornecem uma maneira simples para as pessoas solicitarem uma fase de travessia, mas uma única interface mecânica pode não atender às necessidades de todos os usuários. Os peões com deficiência visual podem necessitar de orientação sonora, enquanto os cruzamentos movimentados podem beneficiar de um feedback visual mais claro e de níveis sonoros configuráveis. Para as autoridades de trânsito e integradores de sistemas, a compatibilidade dos equipamentos e o comissionamento no local são igualmente importantes, especialmente quando se atualizam cruzamentos existentes sem substituir todo o sistema de controle de sinalização.

Um botão de pressão de passagem de pedestres do tipo indução atende a esses requisitos combinando detecção sem toque, operação mecânica, exibição de contagem regressiva, símbolos de pedestres e avisos sonoros em um único dispositivo. Em vez de tratar cada função como uma instalação separada na estrada, o design integrado reúne vários recursos de interação com pedestres em uma única unidade.

Para os departamentos de trânsito municipais, empreiteiros de infraestrutura rodoviária e distribuidores de equipamentos de trânsito que avaliam a venda de um botão de passagem de pedestres, a questão principal é como essas funções se ajustam à interseção pretendida, ao controlador existente e aos requisitos de acessibilidade local. O KH-AN-FM02 da FAMA fornece uma referência prática para avaliar essas considerações técnicas.

1. Integração cinco em um: mais maneiras de os pedestres solicitarem uma travessia

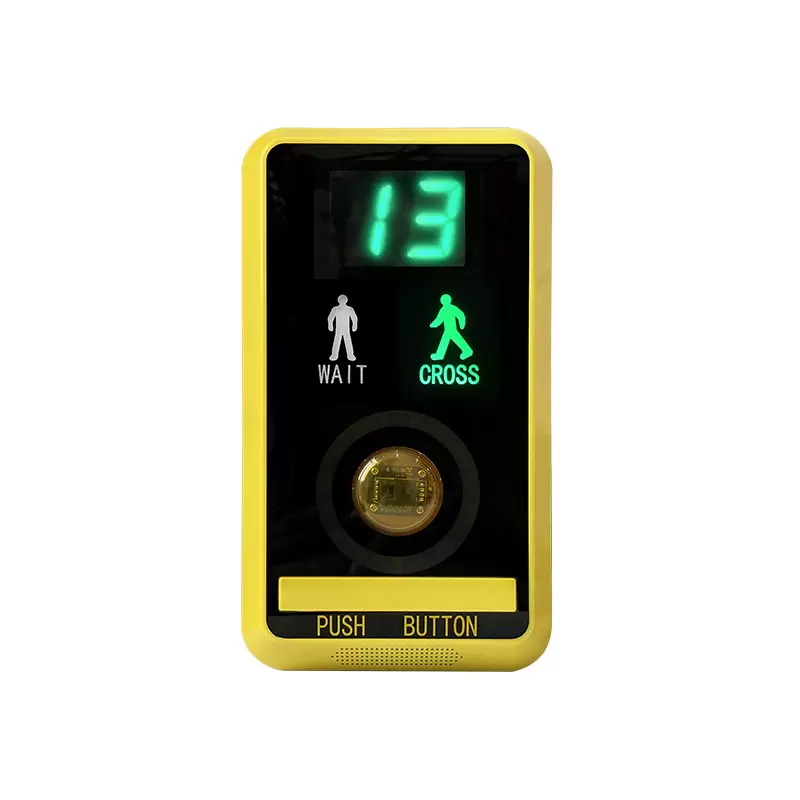

O KH-AN-FM02 integra cinco funções: exibição de contagem regressiva, sinais sonoros para pedestres, botão mecânico, detecção sem toque e exibição do padrão de pedestres. Cada um serve a um propósito operacional diferente e seu valor depende de como a interseção está configurada.

Detecção sem toque e operação com botão mecânico

A detecção sem toque oferece uma alternativa à operação com botões físicos. Isto pode ser útil em travessias onde os pedestres preferem não tocar em uma superfície compartilhada. O botão mecânico permanece disponível para usuários que preferem um método de interação direto e convencional.

Oferecer ambos os modos de operação dá às autoridades de trânsito mais flexibilidade ao selecionar uma interface para espaços públicos. No entanto, a distância de detecção, o tempo de resposta e os limites de activação devem ser confirmados através de testes do produto, em vez de serem assumidos apenas com base na presença da tecnologia de indução.

O dispositivo também precisa ser configurado para que uma solicitação de pedestre válida seja reconhecida pelo controlador de semáforo. O botão inicia uma solicitação; não determina de forma independente quando os veículos devem parar ou quando os pedestres podem atravessar.

Exibição de contagem regressiva e símbolos de pedestres

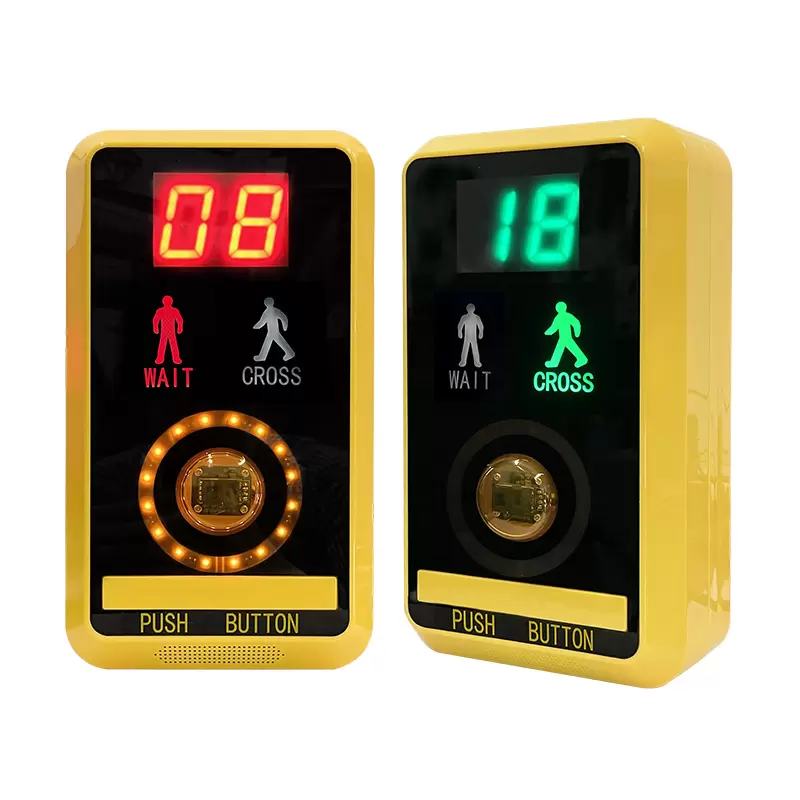

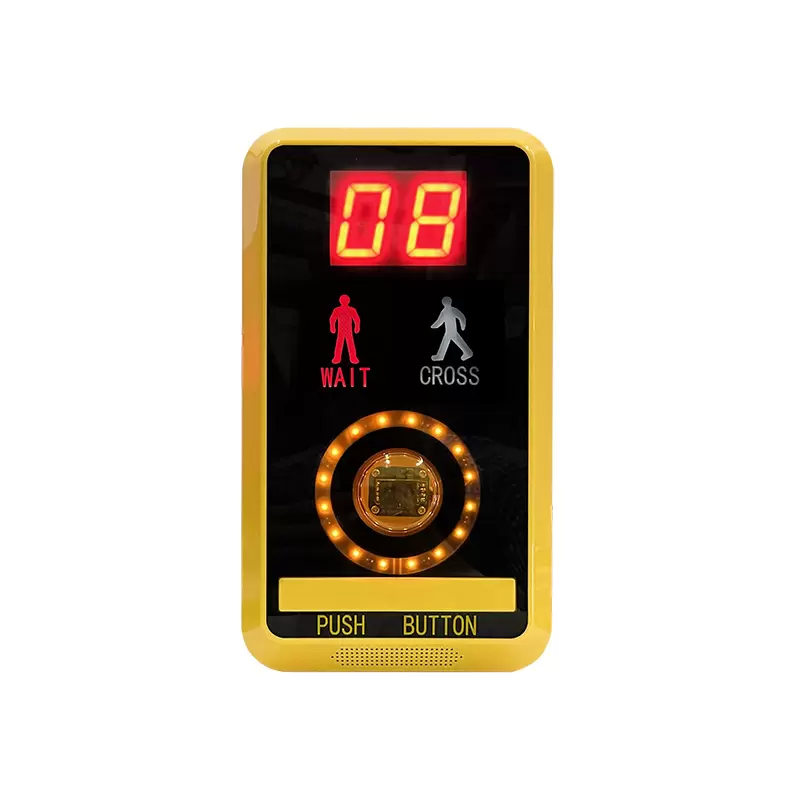

A informação visual é outra parte importante do design cinco em um. O KH-AN-FM02 suporta exibições de contagem regressiva vermelha e verde, um padrão de espera de pedestres vermelho, um padrão de pedestres verde e uma indicação amarela piscando quando o botão é ativado.

Estas indicações ajudam a comunicar diferentes fases da interação pedonal. A indicação de ativação pode fornecer feedback de que uma solicitação foi registrada, enquanto os símbolos de pedestres comunicam o status de travessia exibido.

A operação de contagem regressiva requer atenção especial durante a integração. O dispositivo suporta aprendizagem, disparo, comunicação e modos compatíveis, e seu protocolo de comunicação de contagem regressiva é especificado como compatível com GA/T 508-2014. O modo apropriado depende da arquitetura do controlador e das informações de sinal disponíveis. O comportamento da contagem regressiva deve ser verificado durante o comissionamento para garantir que o display corresponda à sequência real do sinal.

Orientação Sonora para Pedestres com Deficiência Visual

O sinal sonoro para pedestres integrado adiciona um canal de áudio à interface visual. Isto pode ajudar os peões que não podem confiar apenas nos símbolos iluminados para obter informações sobre a travessia.

O KH-AN-FM02 possui uma faixa de volume configurável de 0 a 90 dB e suporta configuração baseada em tempo de volume de áudio e comandos de voz. Isto permite que as equipes de projeto definam diferentes configurações para operação diurna e noturna ou adaptem os anúncios às necessidades dos distritos industriais e comerciais.

Por exemplo, uma rua comercial movimentada pode exigir informações audíveis que permaneçam distinguíveis em meio à atividade circundante. Uma estrada residencial mais silenciosa pode necessitar de uma configuração mais baixa durante a noite para limitar perturbações desnecessárias. Os níveis apropriados devem ser determinados através de avaliação no local e requisitos locais aplicáveis.

A conectividade Bluetooth e um aplicativo móvel permitem que o idioma e o conteúdo da transmissão sejam personalizados. Isso é útil para projetos que atendem comunidades multilíngues ou que implementam a mesma configuração de produto em diferentes regiões. Software de computador também está disponível para depuração.

O design cinco em um consolida, portanto, diversas funções de interação sem exigir que cada recurso seja implementado como um dispositivo separado na estrada. Se isso reduz os custos de instalação ou manutenção em um projeto específico depende da infraestrutura existente, dos arranjos de fiação e dos procedimentos de manutenção.

2. Especificações externas e compatibilidade do controlador de tráfego

Uma interface integrada só é útil se as suas características elétricas e ambientais corresponderem ao local de instalação. As equipes de aquisição devem avaliar as seguintes especificações KH-AN-FM02 juntamente com os requisitos técnicos do projeto.

Fonte de alimentação, gabinete e condições ambientais

A faixa de entrada CA 85–264 V oferece flexibilidade para projetos com diferentes arranjos de alimentação CA compatíveis. No entanto, os engenheiros devem verificar a tensão, frequência, dispositivos de proteção e requisitos de fiação reais do local antes da instalação.

A caixa de policarbonato e a classificação de proteção IP55 são relevantes ao avaliar uma instalação externa. IP55 indica proteção contra entrada de poeira no nível especificado e jatos de água sob condições de teste definidas; isso não significa que o dispositivo seja à prova d’água em todas as condições. A orientação de montagem, a entrada do cabo, a vedação e a exposição a água parada ainda devem ser consideradas.

A faixa de temperatura operacional especificada de −40°C a +80°C fornece uma referência para avaliar instalações expostas a variações substanciais de temperatura. As equipes de projeto também devem verificar todo o ambiente de instalação, incluindo aquecimento solar, exposição do gabinete e limites ambientais dos equipamentos conectados.

Com consumo de energia especificado em no máximo 2,4 W, a carga elétrica do dispositivo pode ser incluída no orçamento de energia do projeto. O consumo real do sistema deve levar em conta a instalação mais ampla, em vez de tratar a classificação do botão como a demanda total de energia da travessia.

A vida útil declarada de pelo menos 100.000 ciclos é uma especificação do produto e não uma garantia de um número fixo de anos de serviço. Os compradores devem esclarecer as condições de teste e qual componente mecânico ou ciclo operacional a classificação cobre.

RS-485, modos de operação e integração do controlador

A compatibilidade é uma das considerações mais importantes ao comprar um botão de passagem para pedestres. O KH-AN-FM02 usa uma interface de comunicação RS-485 e suporta saída de sinal de comutação padrão. A FAMA descreve o produto como compatível com os principais controladores de sinal nacionais e internacionais, mas a compatibilidade real deve ser confirmada para o projeto específico.

O produto suporta modos de operação de aprendizagem, disparo e comunicação, com comutação automática inteligente descrita nas informações do produto. Sua função de contagem regressiva lista adicionalmente os modos de aprendizagem, gatilho, comunicação e modos compatíveis.

Esses modos fornecem abordagens alternativas para obter ou processar as informações necessárias para a operação de contagem regressiva. Sua adequação prática depende dos sinais de saída, do protocolo de comunicação e da configuração do controlador. Eles não devem ser interpretados como prova de que todo controlador pode usar todos os modos sem configuração adicional.

Antes de fazer o pedido, o integrador deve confirmar o fabricante e modelo do controlador, os requisitos elétricos de entrada e saída, as configurações de comunicação RS-485, o protocolo suportado e o comportamento de contagem regressiva necessário. Testes de bancada ou testes de aceitação no local são aconselháveis ​​ao substituir equipamentos legados ou combinar dispositivos de diferentes fabricantes.

3. Escolha de um botão de passagem de pedestres para diferentes ambientes rodoviários

Um processo de seleção confiável começa com os requisitos operacionais do cruzamento, e não simplesmente com a lista de características do produto.

Melhorias de estradas urbanas e novas travessias

Para uma interseção urbana existente, a primeira prioridade é determinar se o novo dispositivo pode funcionar com o controlador de sinal instalado e com a fonte de alimentação disponível. As dimensões de 240 × 136 × 87,6 mm também devem ser verificadas em relação ao poste de montagem, altura de instalação, entrada de cabos e espaço de acesso de pedestres.

Para novas travessias, os engenheiros têm maior flexibilidade para planejar em conjunto a localização dos botões, a distribuição de energia, as interfaces do controlador e os recursos de acessibilidade. O projeto cinco em um pode simplificar o arranjo físico ao consolidar múltiplas funções de interação, embora o escopo real da instalação deva ser avaliado para cada projeto.

Distritos Comerciais e Parques Industriais

Os distritos comerciais frequentemente sofrem mudanças no volume de pedestres ao longo do dia. A configuração de voz e volume baseada no tempo pode ajudar a alinhar a saída audível com as mudanças nas condições ambientais. A seleção do idioma também pode ser importante em locais que atendem visitantes internacionais.

Os parques industriais apresentam um conjunto diferente de considerações. Ruído ambiente, mudanças de turno, movimentos de veículos e exposição a poeira ou água podem afetar o modo como o dispositivo deve ser posicionado e configurado. Embora o KH-AN-FM02 especifique proteção IP55 e uma ampla faixa de temperatura operacional, sua adequação ainda deve ser avaliada em relação às condições ambientais reais do local.

Em ambos os cenários, a configuração deverá ser testada durante os períodos em que se prevê o funcionamento da travessia. Uma configuração de áudio diurna aceitável pode não ser apropriada à noite, e uma configuração adequada para uma área de teste silenciosa pode ser difícil de ouvir em um ambiente industrial barulhento.

Atualizações de acessibilidade

Ao atualizar instalações para pedestres com deficiência visual, os compradores devem avaliar os avisos sonoros, as indicações visuais, o feedback de ativação e a acessibilidade física do dispositivo instalado como um sistema completo.

Um sinal sonoro é um recurso útil, mas a sua presença por si só não estabelece a conformidade com um padrão específico de sinalização acessível para pedestres. A equipe do projeto deve verificar os requisitos locais aplicáveis, incluindo padrões sonoros, limites de volume, posição de instalação e a relação entre indicações sonoras e fases do sinal de pedestres.

Os estudos de caso do projeto da FAMA fornecem um ponto de partida para a compreensão do seu trabalho mais amplo de infraestrutura de tráfego. Exemplos relevantes incluem o projeto de Sinalização Integrada de Trânsito para Pedestres de Chengdu. Os compradores devem revisar o escopo documentado de cada caso antes de tratá-lo como evidência de uma implantação específica por botão.

4. Lista de verificação de compras: o que os compradores devem verificar antes de fazer o pedido

Ao avaliar um botão de passagem de pedestres para venda, as equipes de compras devem comparar mais do que o preço de compra.

Primeiro, confirme se a detecção sem toque e a operação mecânica são necessárias e determine como cada modo registra uma solicitação de pedestre. Segundo, verifique a interface do controlador, as especificações elétricas e os requisitos de comunicação da contagem regressiva. Terceiro, avalie a classificação do gabinete, a faixa de temperatura, o arranjo de montagem e a proteção do cabo em relação ao ambiente de instalação.

Os requisitos de comissionamento também merecem atenção. O KH-AN-FM02 suporta Bluetooth, um aplicativo móvel e software de computador para depuração. Estas opções fornecem métodos de configuração alternativos, mas os compradores devem confirmar quais configurações podem ser ajustadas através de cada ferramenta, se são necessárias permissões de acesso e quais informações de diagnóstico estão disponíveis para o pessoal de manutenção.

Para manutenção de longo prazo, solicite documentação que cubra fiação, configuração, solução de problemas, peças sobressalentes e termos de garantia. A especificação de ciclo de vida declarada é útil para comparação técnica, mas deve ser avaliada juntamente com a base de teste real, as condições operacionais e os acordos de suporte do fabricante.

FAMA - A empresa líder na indústria de semáforos da China

fornece soluções integradas de transporte inteligente que abrangem controle de sinal inteligente, segurança no trânsito e postes inteligentes multifuncionais. Seu portfólio mais amplo pode ser explorado através do catálogo de produtos FAMA . Para projetos que envolvam equipamentos de interação com peões e infraestruturas de controlo de sinalização, os compradores podem avaliar os produtos relevantes em conjunto, ao mesmo tempo que confirmam as suas interfaces técnicas individualmente.

Perguntas frequentes

O que é um botão de passagem de pedestres do tipo indução?

É um dispositivo de solicitação de pedestres que combina detecção sem toque com um botão mecânico convencional. O KH-AN-FM02 também integra display de contagem regressiva, orientação sonora de pedestres e símbolos de pedestres em uma unidade.

Como funciona um botão de passagem de pedestres sem toque?

Um pedestre ativa a interface de detecção, que registra uma solicitação de travessia para o sistema de semáforos conectado. O controlador determina como essa solicitação é tratada dentro de sua sequência de sinais programada. O princípio exato de detecção e o desempenho de ativação devem ser confirmados na documentação técnica e nos resultados dos testes do fabricante.

Como escolho um botão de passagem de pedestres confiável para venda?

Compare os modos de operação, compatibilidade do controlador, interface de comunicação, fonte de alimentação, classificação de proteção, faixa de temperatura, especificação de vida útil e suporte de comissionamento disponível. Verifique os requisitos em relação à interseção real antes de fazer um pedido.

Como posso confirmar a compatibilidade com um controlador de semáforo existente?

Forneça o fabricante e o modelo do controlador ao fornecedor e, em seguida, verifique as interfaces elétricas, as configurações RS-485, os protocolos de comunicação e a operação de contagem regressiva. Teste o arranjo completo antes da implantação, especialmente ao integrar equipamentos de fabricantes diferentes.

Como os avisos sonoros e as exibições de contagem regressiva auxiliam diferentes pedestres?

Os avisos sonoros fornecem um canal de informação adicional para pessoas que não podem confiar apenas nas indicações visuais, enquanto as contagens regressivas e os símbolos de pedestres fornecem informações visuais. Idioma, conteúdo de voz e volume podem ser configurados para diferentes períodos de operação. O arranjo final deve ser verificado em relação aos padrões de acessibilidade locais e às necessidades dos usuários pretendidos.

Conclusão

A seleção de um botão de travessia de pedestres do tipo indução requer um equilíbrio entre interação do usuário, acessibilidade, adequação ambiental e integração do controlador de tráfego. O KH-AN-FM02 combina cinco funções de interface para pedestres com comunicação RS-485, saída audível configurável, múltiplas opções de depuração e um conjunto definido de especificações elétricas e ambientais.

Para autoridades municipais, integradores de sistemas e empreiteiros de infraestrutura, o próximo passo é adequar estas especificações ao controlador existente, às condições de instalação e aos requisitos de acessibilidade local. A revisão dos detalhes do produto e da documentação relevante do projeto pode ajudar a estabelecer se o dispositivo atende aos requisitos técnicos de uma travessia específica antes da aquisição e implantação.
