Preço do módulo de semáforo de contagem regressiva: como a sincronização do sinal, a compatibilidade do controlador e a proteção contra surtos afetam os custos do projeto

Introdução: Por que a sincronização da contagem regressiva é importante em projetos de semáforos

Para integradores de sistemas de semáforos e empreiteiros de infraestrutura rodoviária, selecionar um módulo de semáforo de contagem regressiva envolve mais do que comparar especificações de exibição e preços unitários. Um módulo que não consegue interpretar corretamente a saída de um controlador pode exibir um tempo restante impreciso, não conseguir sincronizar com uma fase de sinal ou exigir trabalho adicional de comissionamento. Interferência elétrica, surtos relacionados a raios e interfaces incompatíveis podem criar desafios adicionais de manutenção após a instalação.

Um temporizador de contagem regressiva de semáforo confiável para carro deve funcionar em coordenação com o controlador de semáforo e a lógica de controle de sinal aplicável. Seu circuito de detecção, modo de operação, interface elétrica e opções de configuração influenciam se ele pode ser integrado a uma interseção existente.

Para os compradores de projetos, a questão principal não é simplesmente quanto custa um módulo de contagem regressiva, mas se o seu design técnico corresponde aos requisitos do projeto e ajuda a controlar os custos de instalação e do ciclo de vida. A compreensão desses fatores fornece uma base mais prática para avaliar equipamentos de fabricantes como Yangzhou FAMA Intelligent Equipment Co., Ltd.

1. Como funciona um cronômetro de contagem regressiva de semáforo para carros

Detecção de contagem regressiva e sincronização de sinal

Um controlador de semáforo determina a sequência e o tempo das fases do sinal. Um módulo de contagem regressiva fornece uma exibição do tempo restante com base nos sinais ou informações de tempo que ele pode detectar ou receber com segurança. Dependendo da arquitetura do controlador, isso pode envolver comunicação com o controlador, detecção de alterações de sinais elétricos ou um método operacional baseado em aprendizagem.

A exibição da contagem regressiva deve seguir a lógica de fase aplicável, em vez de operar como um temporizador independente. Se o controlador alterar uma fase devido à operação responsiva ao tráfego, requisitos de coordenação ou outra condição de controle permitida, o equipamento de contagem regressiva deverá responder adequadamente à entrada suportada e ao modo operacional.

Isto é particularmente importante em cruzamentos urbanos onde podem coexistir planos de tempo fixo e controlo de resposta ao tráfego. Durante uma atualização do sistema de sinais, um integrador deve verificar como o controlador existente comunica as informações de fase e se o módulo substituto pode interpretar essas informações corretamente.

Um display de contagem regressiva por si só não controla as fases do tráfego, determina a faixa de domínio ou substitui o controlador central. Sua função é exibir informações de tempo de acordo com o arranjo de controle suportado.

Três modos de operação adaptativos

As informações do produto da FAMA identificam os modos de comunicação, acionamento e aprendizagem como opções operacionais básicas. A escolha apropriada depende do controlador existente e dos requisitos de interface do projeto.

O modo de comunicação é relevante quando o módulo pode receber informações adequadas através de uma interface de comunicação suportada. Antes de selecioná-lo, os compradores devem confirmar o protocolo, a fiação, as definições de sinal e a configuração do lado do controlador.

O modo de disparo destina-se a instalações onde o módulo de contagem regressiva detecta alterações relevantes nas saídas elétricas do controlador. Sua adequação depende dos sinais disponíveis, das características de entrada e do design de detecção do módulo.

O modo de aprendizagem permite que o dispositivo obtenha informações de temporização do comportamento do sinal observado dentro das condições operacionais suportadas. Os compradores devem confirmar como funciona o processo de aprendizagem, quais condições operacionais ele requer e como ele responde quando o tempo de fase muda.

A FAMA também lista um modo compatível para os modelos de produtos mostrados em seu site. Os modos disponíveis e os detalhes de configuração devem, portanto, ser confirmados em relação ao modelo exato cotado, em vez de serem considerados idênticos em todas as versões.

O fabricante afirma que seu design operacional adaptativo suporta compatibilidade com mais de 99% dos principais sistemas de controle de semáforos nacionais e internacionais. Esta é uma afirmação de compatibilidade relatada pelo fabricante e não uma garantia de que todos os controladores, versões de firmware ou instalações funcionarão sem testes. A validação específica do projecto continua a ser necessária.

Como os componentes do módulo afetam a integração e a manutenção

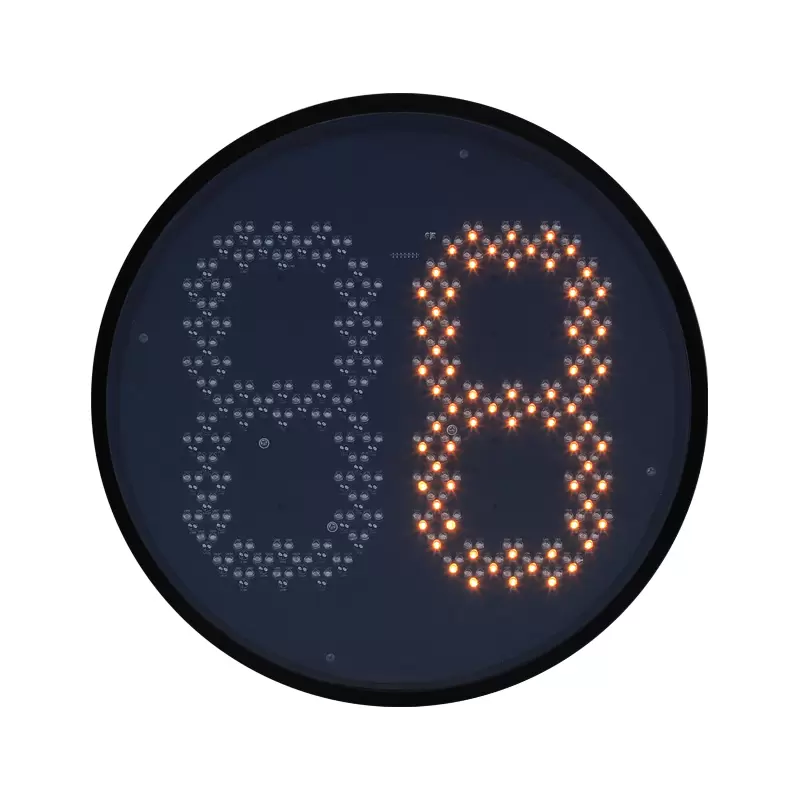

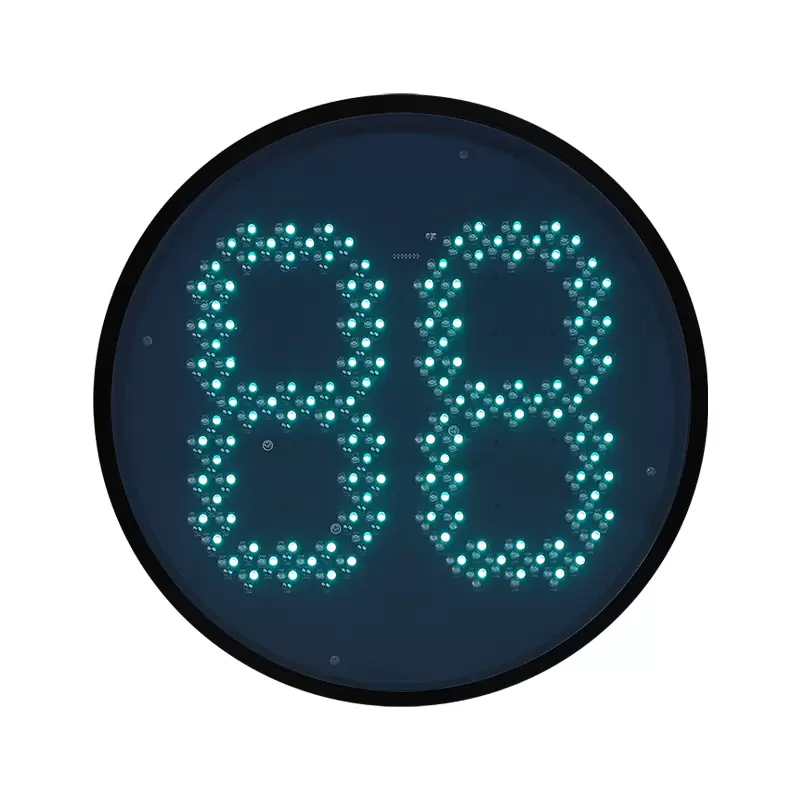

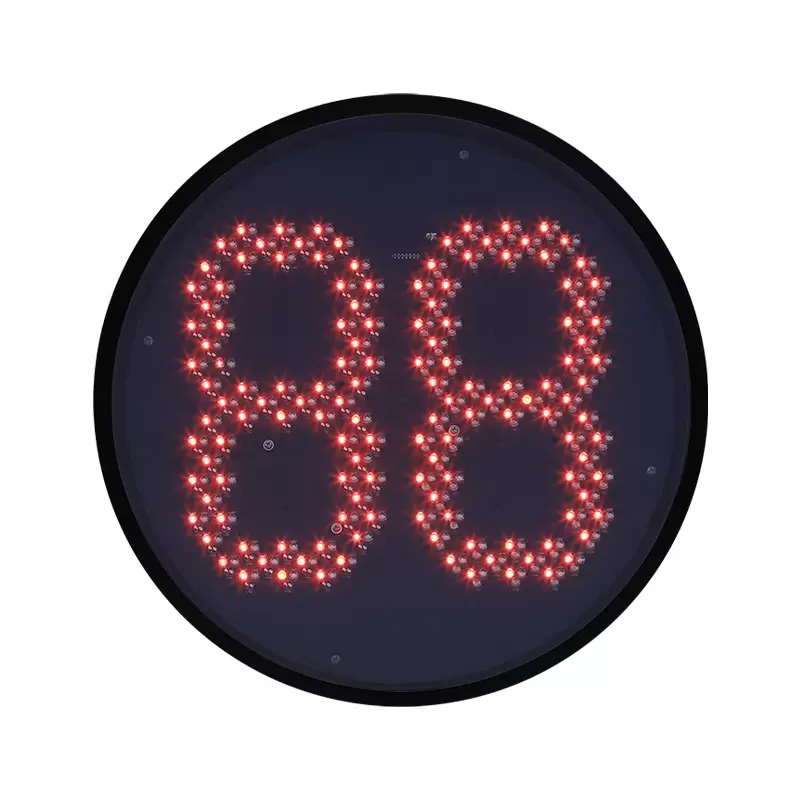

O módulo de semáforo de contagem regressiva FAMA consiste em uma lente óptica, placa de luz, placa de controle, anel à prova d'água e recipiente de lâmpada.

A lente óptica direciona e distribui a luz dos elementos da tela. Suas características ópticas devem se adequar à configuração do sinal pretendido e aos requisitos de visualização.

A placa de luz carrega os elementos de exibição e os circuitos elétricos associados. Sua configuração determina como os números de contagem regressiva são produzidos e como o display responde à eletrônica de controle.

A placa de controle processa informações detectadas ou recebidas e gerencia a operação de contagem regressiva. Seu circuito de detecção e design de interface são particularmente importantes ao integrar o módulo com diferentes saídas do controlador.

O anel à prova d'água ajuda a vedar o conjunto contra a entrada de influências ambientais quando instalado corretamente, enquanto o recipiente da lâmpada faz parte do invólucro físico e protege os componentes internos. A adequação ambiental real depende da montagem completa, projeto de vedação, instalação e classificação de proteção verificada.

Esses componentes devem ser avaliados em conjunto. Um tamanho de carcaça correspondente não estabelece compatibilidade elétrica e uma interface de controle adequada não prova por si só que o conjunto completo atende aos requisitos ambientais locais ou de equipamentos rodoviários.

2. Melhorando a confiabilidade de campo por meio de detecção, proteção e configuração

Detecção Adaptativa de Tensão e Filtragem de Interferência Elétrica

As condições elétricas podem variar entre interseções devido aos projetos do controlador, arranjos de fiação, cargas de comutação e ambientes de instalação. Um circuito de detecção que depende de uma faixa de entrada estreita pode exigir investigação ou configuração adicional quando instalado em um sistema diferente.

De acordo com as informações do produto da FAMA, seu circuito patenteado de detecção de contagem regressiva pode combinar automaticamente os níveis de tensão de entrada, ajustar dinamicamente os limites de detecção e filtrar interferências elétricas externas.

Essas funções abordam diferentes desafios de engenharia. A adaptação da tensão de entrada ajuda o circuito de detecção a acomodar variações suportadas no sinal de entrada. O ajuste dinâmico do limite ajuda a distinguir alterações significativas de sinal sob diversas condições de entrada. A filtragem de interferências ajuda a reduzir o risco de perturbações elétricas indesejadas serem interpretadas como transições de sinal válidas.

Para os empreiteiros que melhoram uma intersecção existente, estas capacidades podem reduzir a necessidade de repetidos ajustes manuais. Entretanto, eles não eliminam a necessidade de verificar as características de entrada, a fiação, o aterramento e o comportamento real de sincronização sob as condições do local.

A referência da patente também deve ser diferenciada do desempenho verificado de forma independente: os compradores devem solicitar informações relevantes sobre patentes e documentação técnica, se estas forem relevantes para a aquisição.

Proteção dupla contra surtos para instalações externas

Os equipamentos de sinalização de trânsito estão expostos a perturbações elétricas, incluindo transientes de comutação e picos de tensão potencialmente prejudiciais. A FAMA afirma que seu módulo incorpora proteção contra surtos tanto na entrada de energia quanto nas interfaces de comunicação.

A proteção desses dois caminhos pode ajudar a reduzir danos ao equipamento causados ​​por surtos que entram através de diferentes conexões. Isso pode diminuir a probabilidade de certas falhas e reduzir a necessidade de substituição ou solução de problemas.

No entanto, a proteção contra sobretensões não deve ser tratada como uma proteção completa contra raios para uma interseção inteira. O desempenho real depende do projeto de proteção, instalação, aterramento e ligação, roteamento de cabos e requisitos de proteção elétrica do projeto.

As equipes de aquisição devem solicitar as informações aplicáveis ​​sobre testes de sobretensão e especificações de proteção, em vez de assumir um determinado nível de resistência a sobretensão que não tenha sido documentado.

Configuração remota de parâmetros

A FAMA também informa que seu módulo suporta ajuste remoto de parâmetros através de um sistema de controle de nível superior baseado em PC. Onde o modelo selecionado e a arquitetura do sistema suportam esta função, os técnicos podem ajustar as configurações aplicáveis ​​online sem substituir o hardware.

Isto pode ser útil quando vários cruzamentos exigem alterações de configuração ou quando uma instalação precisa de ajuste após o comissionamento inicial. Pode reduzir os requisitos de acesso físico e evitar a substituição desnecessária de hardware, embora a verificação no local ainda possa ser necessária.

Para projetos grandes, os compradores devem confirmar o software necessário, o método de conexão, a faixa de parâmetros, as permissões de acesso e a compatibilidade com o ambiente do controlador pretendido antes de fazer um pedido.

Teste de instalação e aceitação

Antes da implantação, a equipe do projeto deve confirmar o modelo do controlador, as características do sinal de saída, as interfaces elétricas, o modo operacional suportado, as dimensões do módulo, os requisitos do gabinete e os padrões locais aplicáveis.

Os testes de aceitação devem incluir sincronização de fase, transições entre estados de sinal, variações representativas de entrada, verificações relacionadas a interferências, quando apropriado, e verificação de parâmetros configurados. Quaisquer testes de entrada anormal devem seguir um procedimento de teste acordado que não crie condições inseguras em uma via pública ativa.

As informações do produto da FAMA afirmam que sua proteção dupla contra surtos e design relacionado podem reduzir os custos de manutenção em mais de 50%. Este valor deve ser tratado como uma afirmação informada pelo fabricante, a menos que dados comparativos de apoio estabeleçam a linha de base, as condições de teste, as categorias de manutenção e o período avaliado. Os compradores não devem presumir que todos os projetos alcançarão a mesma redução.

3. O que determina o preço do módulo de semáforo de contagem regressiva?

Configuração de hardware e requisitos de exibição

O preço do módulo de semáforo de contagem regressiva depende em parte da configuração física e elétrica. Fatores relevantes incluem o tamanho da superfície emissora de luz, disposição da tela, cores do sinal, design da placa de LED, eletrônica de controle, construção do gabinete e componentes de vedação.

Um módulo destinado a uma disposição de contagem regressiva vermelha e verde pode ser diferente de um configurado para exibições vermelhas, amarelas e verdes. Os compradores devem confirmar o comportamento de exibição necessário e o modelo exato, em vez de comparar os produtos apenas pelas dimensões externas.

Compatibilidade do controlador e design de detecção

A compatibilidade pode afetar o custo total da implantação. Um módulo que corresponda à saída e interface do controlador existente pode exigir menos trabalho de integração do que aquele que necessita de adaptação adicional, alterações no controlador ou comissionamento extensivo.

Os modos de comunicação, gatilho e aprendizagem oferecem diferentes abordagens de integração. Seu valor depende da arquitetura real do controlador e não simplesmente do número de modos anunciados. Solicitar uma avaliação de compatibilidade antes de fazer o pedido pode ajudar a identificar antecipadamente possíveis custos de engenharia.

Proteção contra surtos, configuração e personalização

Proteção contra surtos, recursos de configuração remota, interfaces especializadas e requisitos de exibição personalizados podem influenciar o preço cotado. Seu valor deve ser avaliado em relação ao ambiente operacional e aos arranjos de manutenção do projeto.

Por exemplo, um local com acesso limitado para manutenção pode valorizar mais a proteção elétrica robusta e equipamentos configuráveis ​​do que um projeto onde os técnicos podem acessar facilmente os dispositivos. Isto não justifica automaticamente a opção mais cara; os recursos selecionados devem abordar os riscos documentados do projeto.

Custos de instalação e ciclo de vida

O preço de compra é apenas uma parte do custo total de propriedade. Uma avaliação mais completa inclui:

• Equipamento e quaisquer acessórios necessários.

• Mão de obra de instalação e integração da interface do controlador.

• Testes de comissionamento e sincronização.

• Possíveis modificações no controlador ou engenharia adicional.

• Solução de problemas, módulos sobressalentes e mão de obra de substituição.

• Fechamentos de estradas, gerenciamento de tráfego e requisitos de acesso para manutenção.

Um preço unitário mais baixo pode ser menos económico se o módulo exigir uma adaptação extensiva ou visitas repetidas ao local. Por outro lado, um preço inicial mais elevado não é automaticamente melhor, a menos que os recursos adicionais proporcionem valor relevante e verificável.

Para obter uma cotação comparável, os compradores devem fornecer o modelo de controlador existente, interfaces de entrada e comunicação disponíveis, tamanho e cores de exibição necessários, dimensões de instalação, país ou região do projeto, padrões aplicáveis ​​e quantidade do pedido. Eles também devem solicitar a confirmação do modo de operação selecionado, dos acessórios incluídos, das responsabilidades de comissionamento e de qualquer documentação de teste.

4. Selecionando o módulo certo para sinais de trânsito de veículos

Ao avaliar um temporizador de contagem regressiva de semáforos para carros, os compradores devem distinguir as aplicações de sinalização de veículos dos sistemas de contagem regressiva para pedestres. A disposição de exibição aplicável, a lógica do controlador, o comportamento de temporização e os requisitos locais podem ser diferentes. Um produto projetado para uma aplicação não deve ser considerado adequado para outra sem confirmação.

Para cruzamentos de veículos, a questão crítica de aquisição é se o módulo pode obter e exibir informações de tempo válidas sob as condições operacionais pretendidas do controlador. Isto é especialmente importante quando a temporização do sinal muda dinamicamente ou onde o equipamento existente está sendo substituído sem uma atualização completa do controlador.

A FAMA fornece equipamentos de sinalização de trânsito e soluções de transporte inteligentes, incluindo módulos de contagem regressiva e outros produtos de sinalização. Os compradores podem revisar o catálogo de produtos FAMA para identificar equipamentos relevantes e consultar os estudos de caso do projeto FAMA para obter referências do projeto. Um estudo de caso pode fornecer um contexto útil, mas não substitui a confirmação da compatibilidade com o controlador e os requisitos de instalação do próprio comprador.

FAMA - A empresa líder na indústria de semáforos da China

Conclusão: avalie a compatibilidade antes de comparar preços

A seleção de um módulo de semáforo de contagem regressiva requer uma avaliação equilibrada do comportamento de sincronização, compatibilidade do controlador, detecção elétrica, proteção contra surtos, opções de configuração e requisitos de manutenção. Esses fatores influenciam não apenas a confiabilidade do equipamento, mas também a quantidade de trabalho de engenharia necessário antes e depois da instalação.

Para equipes de compras que comparam cotações de preços do módulo de semáforo de contagem regressiva, a abordagem mais útil é estabelecer primeiro os requisitos técnicos e comparar os fornecedores com a mesma especificação. Confirme a interface do controlador, o modo de operação, a configuração do display, os requisitos ambientais, os padrões aplicáveis ​​e a documentação de teste de suporte antes de aprovar um modelo.

Para avaliação específica do projeto, entre em contato com o fabricante com os detalhes do controlador e os requisitos de instalação. Uma análise de compatibilidade documentada e testes de aceitação acordados fornecem uma base mais sólida para a aquisição do que apenas uma comparação de preços.
