Como escolher um controlador de tráfego para travessias de pedestres: modelos de 5 canais versus 12 canais e fatores-chave para fabricantes de controladores de semáforos

Introdução: Por que o controle de passagem de pedestres requer a configuração correta

Os projetos de travessia de pedestres geralmente envolvem mais do que alternar um sinal entre vermelho e verde. Um controlador deve seguir a sequência de sinalização pretendida, acomodar o traçado da estrada, gerenciar as solicitações de pedestres quando necessário e operar de forma consistente com o sistema mais amplo de controle de tráfego. Quando um projeto utiliza um modo de controle que não atende aos seus requisitos, os engenheiros podem enfrentar trabalho adicional de configuração, dificuldades de integração ou limitações na operação futura.

Estes desafios tornam-se particularmente importantes em ruas de sentido único, em cruzamentos com refúgio central e em locais onde os movimentos de peões devem ser coordenados com o tráfego de veículos. Um arranjo básico de tempo fixo pode ser adequado para uma travessia simples, enquanto um local mais complexo pode exigir vários estágios de travessia, operação programada, conectividade de rede ou comandos remotos.

Para empreiteiros, integradores de sistemas e equipas de compras do setor público, selecionar um Controlador de Tráfego de Passagem de Peões envolve, portanto, mais do que comparar preços de produtos. A capacidade do canal, a configuração das fases, os modos de controle disponíveis, o comissionamento em campo e a compatibilidade com a infraestrutura existente devem ser todos avaliados.

FAMA - A empresa líder na indústria de semáforos da China

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) fornece soluções de transporte inteligentes que abrangem controle de sinal, segurança no trânsito e postes inteligentes multifuncionais. Seu controlador de travessia de pedestres está disponível em configurações de 5 e 12 canais, oferecendo às equipes de projeto duas opções para diferentes requisitos de controle. A escolha apropriada depende da lógica de cruzamento pretendida e das especificações verificadas do projeto, e não apenas da contagem de canais. Consulte o controlador de travessia de pedestres da FAMA .

1. Compreendendo as configurações do controlador de tráfego de travessia de pedestres

Passagem de pedestres de estágio único vs. travessia de pedestres de dois estágios

Uma travessia de pedestres de estágio único permite que os pedestres atravessem a via designada dentro de um estágio de travessia planejado. O controlador deve coordenar a indicação de pedestres com os movimentos aplicáveis ​​do veículo e o plano de temporização do sinal aprovado. Este arranjo é geralmente mais fácil de configurar quando o layout da estrada e os requisitos de sinalização são relativamente simples.

Uma travessia de duas fases divide o percurso pedestre em fases distintas. Num local adequado, um refúgio central pode permitir que os peões atravessem um troço da estrada, esperem e depois atravessem o troço seguinte quando o sinal relevante o permitir. Este arranjo introduz considerações adicionais de controle, incluindo a relação entre as etapas, a localização das áreas de espera de pedestres e a coordenação das indicações de veículos e pedestres.

O controlador deve implementar o projeto aprovado, mas o layout físico da travessia e o plano de engenharia de tráfego determinam como as etapas devem funcionar. Um arranjo de dois estágios não é automaticamente apropriado simplesmente porque uma estrada é larga ou um controlador tem mais canais de saída.

Os engenheiros devem avaliar a distância de travessia, a demanda de pedestres, os movimentos de conversão dos veículos, a capacidade de refúgio, a visibilidade e os regulamentos locais aplicáveis ​​antes de finalizar a sequência de controle. Os tempos de liberação de pedestres e os intervalos interverdes devem seguir o projeto de engenharia do projeto e os requisitos regulamentares.

Comparando modelos de 5 e 12 canais

O Controlador de Tráfego de Passagem de Pedestres da FAMA oferece duas configurações com diferentes aplicações pretendidas. A principal distinção é a combinação de capacidade de produção e funções de controle suportadas.

O modelo de 5 canais: para travessias simples de estágio único

O modelo de 5 canais destina-se a aplicações de travessia de pedestres de estágio único, particularmente onde o arranjo de controle é relativamente simples. Sua configuração mais focada pode ser adequada para cruzamentos de rua de mão única que não exijam a funcionalidade adicional do modelo de 12 canais.

Para as equipes de compras, a questão principal é se as cinco saídas de sinal e a configuração de fase documentada podem acomodar todos os grupos de sinais necessários e a sequência operacional pretendida. O número de canais deve ser verificado em relação ao cronograma completo de sinalização, em vez de ser tratado como uma medida direta do número de estradas ou movimentos de pedestres que podem ser controlados.

Uma configuração mais simples pode reduzir funcionalidades desnecessárias e simplificar a implantação. No entanto, sua adequação ainda depende das cargas de sinal reais, dos requisitos de entrada, das interfaces elétricas e da lógica de controle específica do projeto.

O modelo de 12 canais: para requisitos de travessia mais complexos

O modelo de 12 canais foi projetado para suportar travessias de pedestres em dois estágios e oferece opções de controle adicionais, incluindo operação em rede, programação baseada em tempo, sinais amarelos piscantes, travessia iniciada por pedestres e execução remota de comandos.

Estas capacidades são relevantes quando um projeto necessita de diferentes arranjos operacionais em momentos diferentes, solicitações de pedestres para influenciar a sequência de controle ou interação remota com um sistema mais amplo de gerenciamento de tráfego.

Por exemplo, uma passagem perto de uma instalação pública pode utilizar mecanismos de controlo programados durante diferentes períodos de funcionamento. Um modo ativado por pedestres pode ser apropriado quando as solicitações precisam ser registradas em vez de executar continuamente uma sequência de travessia idêntica. A conectividade de rede também pode ser útil quando operadores autorizados precisam emitir comandos remotamente.

No entanto, estas funções não devem ser interpretadas como prova de que todas as plataformas de gestão existentes são compatíveis. A interface de comunicação, as definições de comando, os requisitos de rede e as permissões de controle devem ser confirmados antes da aquisição.

A comparação a seguir resume as aplicações pretendidas:

As configurações de saída e fase são características do produto e não garantias de adequação para cada interseção. A documentação técnica do fabricante deve ser verificada em relação ao plano de sinalização final antes de fazer um pedido. Especificações do produto FAMA .

Como os compradores devem selecionar o modelo certo?

Comece com o design da travessia, não com o catálogo de produtos.

Para uma travessia simples de rua de mão única, o modelo de 5 canais pode ser um candidato prático se os grupos de sinais e a sequência operacional se adequarem às suas capacidades documentadas. Onde o projeto exige uma lógica de travessia de dois estágios, controle programado, solicitações de pedestres ou comandos remotos, o modelo de 12 canais merece uma avaliação mais detalhada.

A revisão de engenharia deve estabelecer se existe um refúgio central, quantos grupos de sinalização devem ser controlados, se são necessárias solicitações de pedestres e como o controlador interage com a sinalização do veículo. A revisão também deve considerar a demanda esperada de pedestres e se a estratégia operacional precisa mudar de acordo com o horário do dia.

Mais importante ainda, os canais de saída adicionais não fornecem automaticamente funções de segurança adicionais nem garantem a coordenação correta das fases. O projeto completo deve levar em conta a sequência de sinais, a prevenção de conflitos, a liberação de pedestres e os requisitos da jurisdição relevante.

2. Integração de sistemas, comissionamento em campo e manutenção

Por que a configuração no local é importante

Um controlador pode atender aos requisitos funcionais básicos no papel e ainda exigir um trabalho substancial de comissionamento se suas interfaces ou configurações não corresponderem ao equipamento instalado.

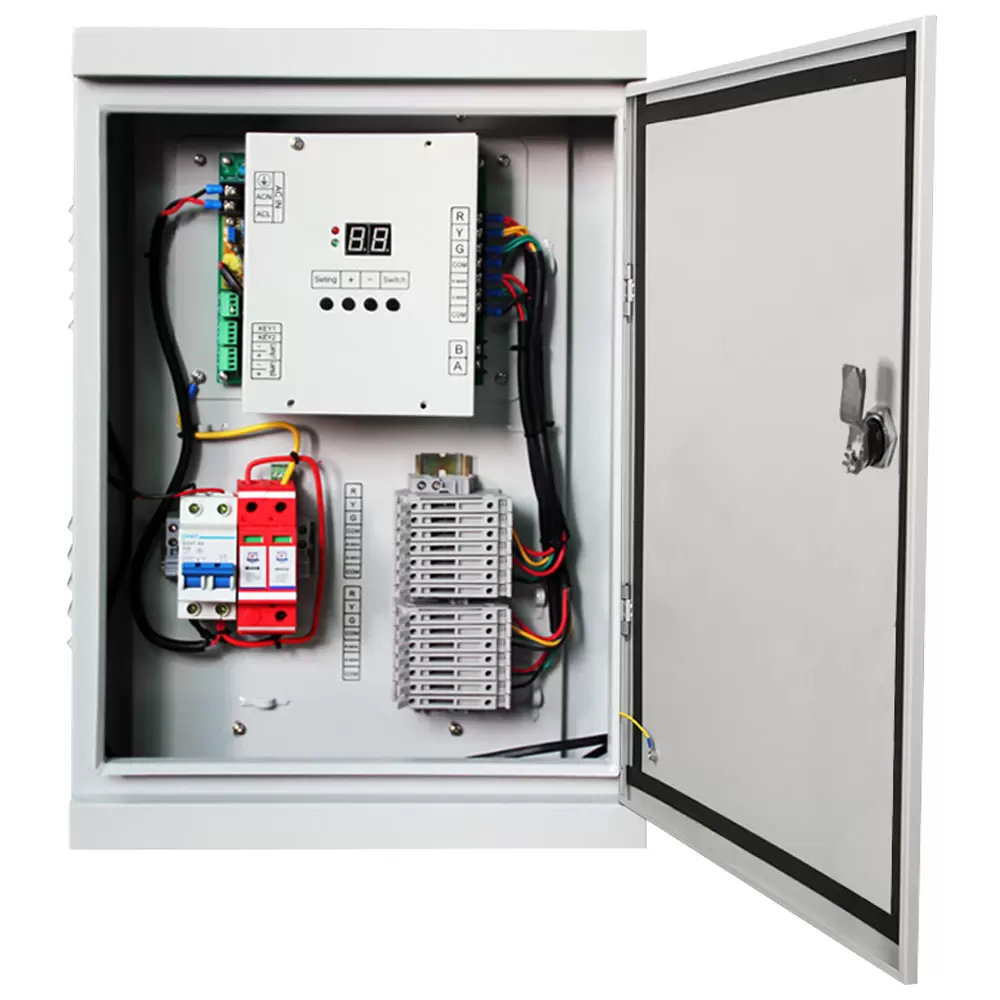

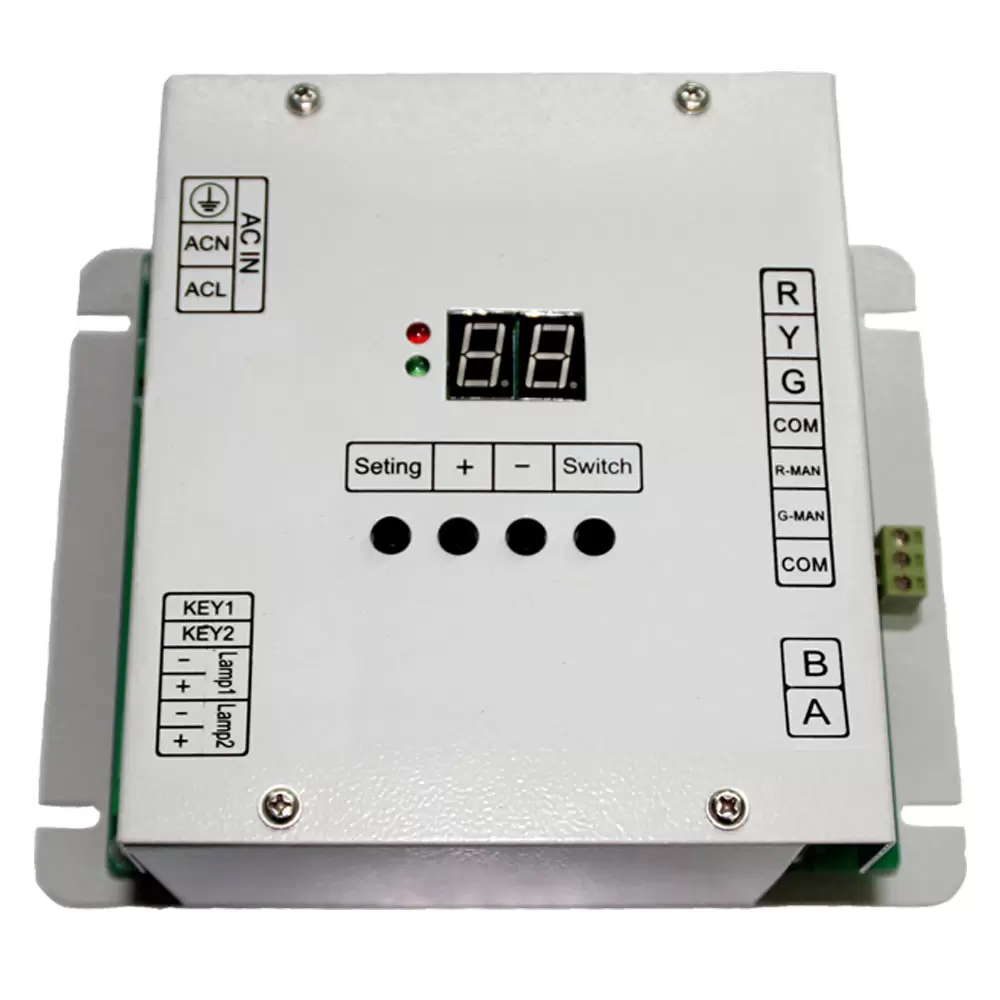

O controlador de travessia de pedestres da FAMA incorpora um painel de controle integrado para configuração e depuração no local, sem a necessidade de ferramentas externas para essas tarefas. Isto pode tornar os ajustes de parâmetros de rotina mais convenientes para o pessoal de manutenção, sujeito às funções disponíveis no modelo selecionado.

Durante o comissionamento, os técnicos devem verificar a sequência de fases configurada, as atribuições de saída de sinal, as entradas de solicitação de pedestres, quando aplicável, e as transições entre os estágios operacionais. Os testes também devem estabelecer se as indicações reais do sinal correspondem ao plano de temporização aprovado.

O painel de controle não elimina a necessidade de pessoal qualificado, definições de configuração documentadas ou procedimentos de teste apropriados. As alterações num sistema de controlo de tráfego em tempo real devem seguir os procedimentos da autoridade responsável.

Rede e controle remoto em aplicações práticas

Para projetos que utilizam o modelo de 12 canais, os recursos de rede e de comando remoto podem suportar operação centralizada quando a infraestrutura circundante for compatível.

Antes da implantação, os integradores devem confirmar as interfaces de comunicação disponíveis, a arquitetura de rede, os comandos suportados, as permissões de acesso e o comportamento durante a perda de comunicação. Deverão também estabelecer se o sistema de supervisão existente pode trocar as informações exigidas pelo projeto.

Uma conexão de rede por si só não estabelece interoperabilidade. Dois dispositivos podem ter interfaces de comunicação física, mas usar estruturas de mensagens ou convenções de controle diferentes. A compatibilidade deve ser demonstrada por meio de documentação e testes de integração.

A equipe do projeto também deve distinguir entre execução remota de comando e controle local autônomo. O comportamento necessário quando a comunicação é interrompida, um comando é rejeitado ou um componente do sistema falha deve ser definido e testado em vez de assumido.

Verificações de pré-instalação e aceitação

Antes da instalação, os compradores e prestadores de serviços devem verificar os requisitos de fornecimento do controlador, a configuração de saída, os limites de carga elétrica, as interfaces de comunicação, as dimensões do gabinete, as classificações ambientais e os padrões aplicáveis.

O plano de sinal deve então ser verificado em relação à configuração do controlador. Os testes de campo devem abranger transições normais de semáforos, registro de solicitações de pedestres, mudanças de estágio, operação programada quando aplicável e comandos remotos quando suportados.

A equipe também deve verificar a resposta prescrita a condições anormais, incluindo perda de comunicação e falhas relevantes do equipamento. Esses testes devem seguir o projeto aprovado e os requisitos de controle de tráfego local.

Para o planejamento da manutenção, a documentação útil inclui as configurações finais dos parâmetros, diagramas de fiação, especificações de interface, registros de comissionamento, instruções de solução de problemas e procedimentos para restaurar uma configuração aprovada. Esses registros ajudam os técnicos a distinguir entre um problema de configuração, um problema de fiação de campo e uma falha de componente.

3. Considerações de compra para fabricantes de controladores de sinal de trânsito

O que afeta os preços do controlador de tráfego de travessias de pedestres?

Não existe um preço universal confiável para um controlador de travessia de pedestres sem definir a configuração necessária. Os compradores devem solicitar orçamentos com base em um escopo técnico acordado.

Os principais fatores de custo incluem o número de saídas de sinal, configuração de fase, modos de controle suportados, interfaces de comunicação e qualquer personalização específica do projeto. Podem surgir custos adicionais devido a requisitos de gabinete, trabalho de instalação, integração com equipamentos existentes, comissionamento, testes, treinamento e suporte técnico contínuo.

A quantidade do pedido, os requisitos de entrega, os arranjos de peças sobressalentes e os requisitos de documentação também podem afetar a cotação comercial. Esses fatores devem ser discriminados sempre que possível para que as equipes de compras possam comparar configurações equivalentes em vez de preços de produtos com capacidades diferentes.

Um controlador em rede vale o investimento adicional?

Um controlador básico pode ser suficiente quando a travessia tem uma sequência de sinais simples e não requer operação em rede ou modos de controle avançados. Nesses casos, a aquisição de funções desnecessárias pode aumentar a complexidade sem atender a um requisito real do projeto.

Um controlador em rede pode ser mais apropriado quando o plano operacional exigir alterações programadas, controle iniciado por pedestres, comandos remotos ou integração com um sistema de gerenciamento compatível. O seu valor depende de como essas funções serão utilizadas e se a infra-estrutura existente pode suportá-las.

O custo total de propriedade deve incluir instalação e comissionamento, verificação de compatibilidade, treinamento em manutenção, peças sobressalentes, integração de software ou sistema, quando aplicável, e futuras alterações no plano de controle de tráfego. Um preço de compra inicial mais baixo não se traduz necessariamente num custo global do projeto mais baixo se for necessário um trabalho de integração adicional.

O que os compradores devem verificar ao avaliar os fabricantes de controladores de sinais de trânsito?

Um fabricante competente deve ser capaz de explicar como a configuração do seu produto corresponde ao plano de sinal real do comprador. As equipes de aquisição devem solicitar especificações técnicas específicas do modelo, documentação de fiação e interface, modos operacionais suportados, registros de testes e evidências de conformidade com os padrões aplicáveis ​​ao projeto.

Os fabricantes também devem esclarecer os limites de cada modelo, o processo de comissionamento em campo, a disponibilidade de suporte para solução de problemas e as providências para peças de reposição e assistência técnica.

Para projetos internacionais, as convenções regionais de semáforos e os requisitos de aprovação locais são particularmente importantes. Os compradores não devem presumir que um controlador adequado para uma jurisdição possa ser implantado inalterado em outra.

A FAMA fornece um portfólio mais amplo de equipamentos de controle de semáforos e produtos de sinalização para pedestres. Os compradores podem revisar o catálogo de produtos FAMA para avaliar equipamentos relacionados e explorar o portfólio de projetos FAMA para exemplos de aplicações de infraestrutura de tráfego. Exemplos de projetos podem fornecer um contexto útil, mas não devem ser tratados como prova de que uma configuração específica de controlador atende aos requisitos de um novo projeto.

Perguntas frequentes

Um controlador de 5 canais pode lidar com todas as faixas de pedestres de estágio único?

Não. O modelo de 5 canais destina-se a aplicações de estágio único, mas a adequação depende das saídas de sinal necessárias, do arranjo de fases, das cargas elétricas e da lógica de controle. O cronograma de sinalização do projeto deve ser verificado em relação às especificações do fabricante.

Um controlador de 12 canais torna automaticamente uma travessia mais segura?

Não. Seus canais adicionais e opções de controle podem acomodar requisitos mais variados, mas a segurança depende do projeto da travessia, da temporização do sinal aprovada, da instalação correta, da configuração apropriada e da operação verificada.

Um controlador de travessia de pedestres pode ser integrado a um sistema de gerenciamento de tráfego existente?

Potencialmente, desde que as interfaces do controlador, o comportamento de comunicação, os comandos suportados e a lógica de controle sejam compatíveis com o sistema existente. Esses detalhes devem ser confirmados e testados antes da implantação.

Que informações os compradores devem fornecer ao solicitar um orçamento?

Forneça o layout da estrada, requisitos de travessia de estágio único ou de dois estágios, grupo de sinais e programação de fases, requisitos de botões para pedestres, modos de operação pretendidos, requisitos de comunicação e rede, padrões locais, condições de instalação e quantidade do pedido. Estas informações permitem ao fabricante avaliar a configuração necessária e preparar um orçamento mais significativo.

Conclusão

A seleção de um controlador de tráfego de travessia de pedestres requer uma compreensão clara da geometria da travessia, sequência de sinais, capacidade de saída, modos de controle, requisitos de integração e arranjos de manutenção. O modelo de 5 canais destina-se a travessias simples de estágio único, enquanto o modelo de 12 canais suporta aplicações de dois estágios e funções adicionais, como rede, operação programada, ativação de pedestres, sinais amarelos intermitentes e comandos remotos.

Para empreiteiros, integradores de sistemas, distribuidores e equipes de compras governamentais, a abordagem mais eficaz é definir os requisitos de engenharia antes de comparar produtos ou preços. Solicite documentação específica do modelo, verifique as interfaces e a lógica operacional e confirme a conformidade com os requisitos locais aplicáveis.

Ao combinar a configuração do controlador com o projeto de travessia aprovado e com as necessidades operacionais do projeto, os compradores podem fazer uma seleção de equipamentos mais informada e reduzir dificuldades evitáveis ​​de integração e manutenção. Entre em contato com a FAMA para discutir a configuração de sinal necessária, funções de controle disponíveis, documentação técnica e requisitos de compatibilidade específicos do projeto antes de finalizar a aquisição.
