Como escolher um semáforo verde confiável para conversão em U para uso em interseções de longo prazo

Para empreiteiros de semáforos, empreiteiros de projetos rodoviários, integradores de sistemas e equipes de manutenção, selecionar um semáforo de retorno não significa simplesmente escolher uma lâmpada que exiba uma indicação verde em forma de U. O sinal deve continuar a fornecer uma indicação estável durante longos ciclos de operação, mantendo sob controle o consumo de energia, falhas de LED, desempenho elétrico e requisitos de manutenção.

Uma interseção controlada por tráfego pode conter diversas unidades de sinalização e outros equipamentos elétricos operando simultaneamente. Neste ambiente, pontos fracos nos circuitos de LED, corrente de acionamento instável, conversão de energia ineficiente ou baixa compatibilidade eletromagnética podem aumentar a probabilidade de problemas de manutenção.

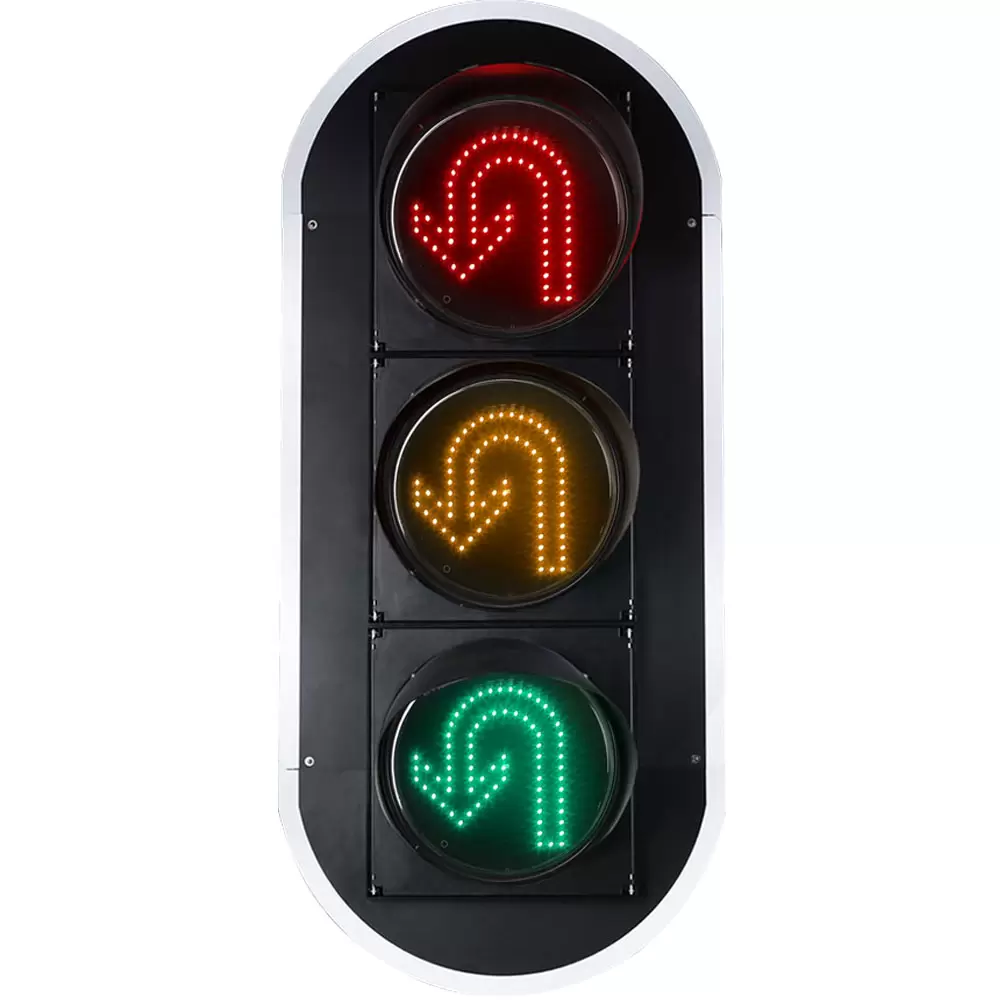

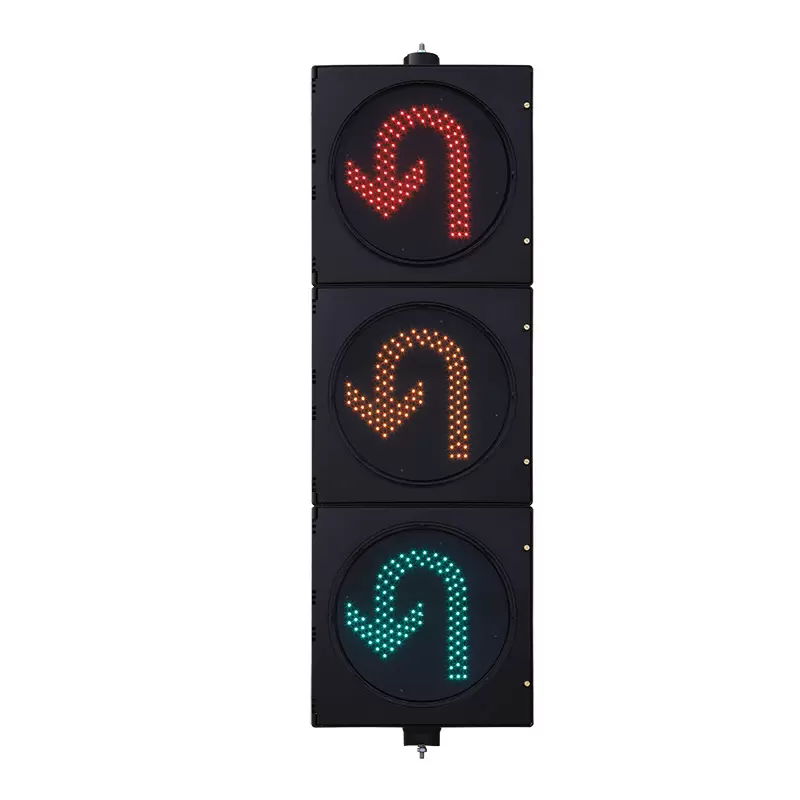

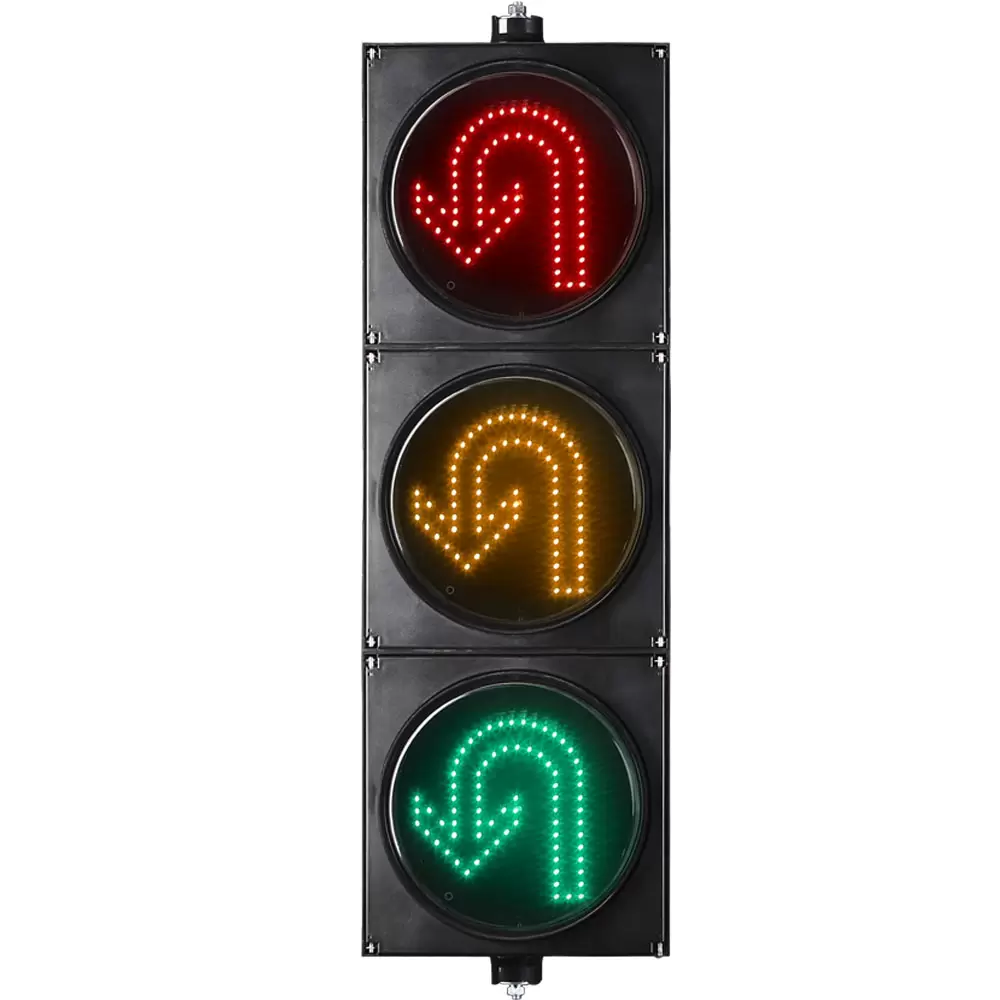

O Módulo de Semáforo de Baixa Potência da FAMA foi projetado em torno dessas considerações de engenharia. O módulo usa uma configuração de três unidades vermelha, amarela e verde, com o núcleo da lâmpada incorporando uma placa de luz, lente óptica, módulo de fonte de alimentação, recipiente da lâmpada e componentes estruturais relacionados. A FAMA especifica um projeto de circuito em malha, acionamento de corrente constante, uma fonte de alimentação padrão Euro projetada independentemente com um fator de potência de até 0,98 e distorção harmônica total abaixo de 10%. Esses recursos abordam diferentes partes do mesmo objetivo de aquisição: manter uma indicação de sinal confiável e, ao mesmo tempo, controlar o uso de energia e os requisitos de manutenção de longo prazo.

O que é um semáforo verde em U?

Um semáforo verde de retorno é um sinal de trânsito direcional usado para indicar quando um movimento de retorno é permitido ou controlado em um cruzamento. Ao contrário de um sinal verde convencional de bola cheia, a indicação em forma de U comunica um movimento específico em vez de simplesmente mostrar que uma fase verde geral está ativa.

Para um engenheiro de tráfego ou empreiteiro, a consideração importante não é apenas a cor da saída do LED. O sistema óptico, a disposição dos LEDs, a arquitetura do circuito, a fonte de alimentação e o invólucro do sinal contribuem para a consistência da produção da indicação de inversão de marcha pretendida.

O módulo de retorno de baixa potência da FAMA está disponível em configurações de superfície emissora de luz de 200 mm e 300 mm. A especificação do produto lista intensidade luminosa de 5.000 a 15.000 cd/m², uma distância visual de pelo menos 300 m e consumo de energia verde de retorno não superior a 4 W para a versão de 200 mm e 5 W para a versão de 300 mm. A vida útil especificada do LED é de pelo menos 100.000 horas.

Essas especificações fornecem às equipes de aquisição critérios mensuráveis ​​para comparar diferentes produtos de sinalização de mudança de direção, em vez de confiar apenas em descrições gerais, como “brilhante” ou “eficiente em termos energéticos”.

Como funciona um semáforo verde em U?

Um semáforo verde de conversão em U funciona como parte do sistema de controle de semáforos do cruzamento. Quando a fase de sinal relevante permite o movimento de inversão de marcha, a indicação verde em forma de U é ativada para fornecer informações direcionais aos motoristas que se aproximam.

Estrutura de três unidades e componentes principais

O sinal em si depende de vários componentes trabalhando juntos. A configuração de três unidades da FAMA separa as indicações vermelha, amarela e verde, enquanto o núcleo da lâmpada incorpora a placa de luz, a lente óptica, o módulo de fonte de alimentação e o recipiente da lâmpada.

A placa de luz gera a indicação do LED, os componentes ópticos ajudam a formar a saída de luz pretendida, a fonte de alimentação fornece a entrada elétrica e o recipiente da lâmpada faz parte do conjunto do sinal físico.

Isto é importante para integradores de sistemas porque o desempenho do sinal não pode ser avaliado apenas pela fonte de LED. Um LED com bom desempenho nominal ainda pode produzir resultados inconsistentes se seu circuito de acionamento, estrutura óptica ou fonte de alimentação não corresponder à aplicação.

U Turn Arrow Semáforo e Controle Direcional

O mesmo princípio se aplica ao comparar um semáforo com seta em U com outras configurações de sinal direcional. A questão da aquisição deve ser se o sinal selecionado fornece a indicação direcional necessária, permanecendo elétrica e mecanicamente adequado para a interseção.

Por que o design do circuito de malha é importante?

Uma das características de confiabilidade mais importantes do semáforo de retorno da FAMA é seu design de circuito em malha.

Isolamento de falha de LED

Em um arranjo de LED convencional, uma falha individual de LED pode criar uma interrupção local mais perceptível, dependendo de como o circuito está configurado. O circuito de malha da FAMA é projetado para isolar automaticamente o ponto de falha quando um cordão de lâmpada LED falha, permitindo que os grânulos de LED restantes continuem operando. O objetivo é manter o efeito geral de exibição, em vez de permitir que um componente com falha afete desnecessariamente os restantes elementos emissores de luz.

O que acontece se um LED falhar em um sinal de trânsito?

Com o projeto de circuito de malha especificado, o ponto de LED com falha é isolado e os grânulos de LED restantes continuam funcionando. Isso não significa que um LED com falha deva ser ignorado indefinidamente. Em vez disso, fornece um grau de tolerância a falhas no nível do circuito que pode ajudar a preservar a exibição geral do sinal enquanto o pessoal de manutenção organiza a inspeção ou substituição.

Para as equipes de manutenção de semáforos, essa distinção é importante. Um semáforo instalado em um cruzamento movimentado pode ser difícil ou perturbar o serviço. Uma arquitetura de circuito que limita o efeito de uma falha individual de LED pode reduzir o impacto imediato de uma falha localizada de um componente.

O valor prático, portanto, não é simplesmente “mais LEDs”. É assim que os LEDs são organizados eletricamente.

Como a transmissão por corrente constante afeta a confiabilidade do sinal de trânsito?

O desempenho do LED está intimamente relacionado às condições elétricas sob as quais os LEDs operam. O semáforo de retorno da FAMA usa tecnologia de acionamento de corrente constante para manter uma corrente de trabalho estável. De acordo com as informações do produto do fabricante, este design destina-se a prolongar a vida útil da lâmpada e reduzir os requisitos de manutenção posteriores.

Para um semáforo operando por longos períodos, a corrente estável é relevante porque a fonte de LED e o driver formam um sistema elétrico em vez de dois componentes independentes.

Uma abordagem de corrente constante ajuda a manter uma condição operacional controlada para o conjunto de LED. Em termos práticos de engenharia, isto pode reduzir variações desnecessárias nas condições de funcionamento do LED e suportar um desempenho mais consistente durante o período de serviço.

Quanto tempo duram os semáforos LED U Turn?

A especificação do fabricante para este semáforo de retorno lista uma vida útil do LED de ≥100.000 horas. Este valor deve ser entendido como uma vida útil especificada do LED, e não como uma garantia de que cada conjunto completo de semáforos funcionará exatamente durante esse período sem manutenção.

A vida útil real também pode depender das condições operacionais, térmicas, elétricas, exposição ambiental e outros fatores do sistema.

Para as equipes de compras, essa distinção é importante. Uma avaliação significativa da vida útil deve considerar a fonte do LED, o design do driver, a fonte de alimentação, a arquitetura do circuito, a proteção ambiental e a estratégia de manutenção em conjunto.

Por que os semáforos LED são mais eficientes em termos energéticos?

O baixo consumo de energia torna-se particularmente relevante quando os semáforos funcionam continuamente em muitos cruzamentos.

Baixa potência e fator de potência

O módulo de semáforo de baixa potência para conversão em U da FAMA especifica um consumo de energia verde para conversão em U de ≤4 W para a versão de 200 mm e ≤5 W para a versão de 300 mm. O produto também utiliza uma fonte de alimentação padrão Euro projetada de forma independente com um fator de potência de até 0,98.

O fator de potência é um parâmetro elétrico importante porque descreve a eficiência com que a energia elétrica é utilizada pela carga. Um factor de potência mais elevado pode ajudar a reduzir a diferença entre a potência aparente e a potência activa para a mesma carga eléctrica útil, embora as poupanças reais de energia ao nível do sistema dependam da instalação eléctrica completa e das condições de funcionamento.

Para projetos que envolvem muitas unidades de sinal, o baixo consumo de energia no nível do sinal individual pode se tornar mais significativo quando considerado durante todo o período de instalação e operação. Portanto, é útil que os compradores comparem o consumo real de energia da lâmpada, em vez de aceitar “baixo consumo de energia” como uma descrição de marketing sem suporte.

O que torna um semáforo com seta em U confiável?

A confiabilidade deve ser avaliada como uma combinação de indicação de sinal, projeto de circuito, fonte de alimentação, tecnologia de acionamento, desempenho eletromagnético, adequação ambiental e facilidade de manutenção.

O semáforo AU Turn Arrow precisa fornecer a indicação direcional pretendida de forma consistente. Seu circuito de LED deve limitar o impacto da falha localizada de componentes. Seu driver deve manter condições operacionais estáveis. Sua fonte de alimentação deve operar eficientemente dentro da faixa de tensão necessária. E seu projeto elétrico deve coexistir com os demais equipamentos do cruzamento sem criar interferências desnecessárias.

Condições ambientais e elétricas de operação

O módulo de retorno de baixa potência da FAMA especifica uma tensão operacional de AC85V–264V a 47–63 Hz, temperaturas operacionais de -40°C a +80°C, umidade relativa de até 97% UR, proteção IP53 e distância visual ≥300 m.

Estas especificações ainda devem ser comparadas com os requisitos ambientais e de instalação do projeto específico antes da seleção.

Para projetos que exigem diferentes configurações de sinalização, o portfólio mais amplo de produtos da FAMA também inclui semáforos de seta e outros produtos de sinalização de veículos, permitindo que os integradores de sistemas avaliem equipamentos de sinalização de retorno e direcional dentro de uma solução mais ampla de sinalização de trânsito.

Como a compatibilidade eletromagnética afeta o desempenho dos sinais de trânsito?

A EMC é frequentemente ignorada quando as decisões de aquisição se concentram principalmente no desempenho óptico.

Num cruzamento sinalizado, vários dispositivos elétricos podem operar dentro do mesmo ambiente. Portanto, um semáforo precisa não apenas desempenhar sua própria função, mas também operar adequadamente dentro do sistema elétrico circundante.

THD e interferência elétrica

A FAMA afirma que seu semáforo de retorno atende aos requisitos europeus de compatibilidade eletromagnética e especifica distorção harmônica total abaixo de 10%. De acordo com a descrição do fabricante, este projeto visa reduzir a interferência com a rede elétrica e outros equipamentos na interseção e melhorar a estabilidade geral do equipamento.

Isso torna os parâmetros de aquisição relevantes do THD e da EMC, em vez de especificações puramente laboratoriais. Para um integrador de sistemas, a questão é se o equipamento de sinalização pode manter um comportamento elétrico adequado quando implantado junto com outros equipamentos de interseção.

Um bom desempenho de EMC não substitui o projeto adequado do sistema, o aterramento, a proteção contra surtos, a fiação ou a compatibilidade do controlador. Em vez disso, faz parte da estratégia geral de confiabilidade elétrica.

Como você escolhe um semáforo em U?

Ao selecionar um semáforo verde ou semáforo com seta em U, as equipes de compras devem avaliar os requisitos operacionais completos, em vez de se concentrar em uma especificação.

1. Verifique a configuração de sinal necessária

Primeiro, verifique a configuração do sinal e a indicação óptica necessárias. O sinal deve produzir a indicação de retorno pretendida para o traçado da estrada e estratégia de controle de tráfego.

2. Avalie o isolamento de falha do LED

Em segundo lugar, examine a arquitetura do circuito de LED. Um circuito em malha com isolamento de falhas pode fornecer uma vantagem prática porque uma falha de LED individual não resulta necessariamente na perda da saída restante do LED.

3. Compare o consumo de energia e o fator de potência

Terceiro, compare o consumo real de energia e o fator de potência. Para o módulo de retorno de baixa potência da FAMA, o consumo de retorno verde especificado é ≤4 W para o modelo de 200 mm e ≤5 W para o modelo de 300 mm, enquanto o fator de potência da fonte de alimentação pode chegar a 0,98.

4. Examine a unidade de corrente constante

Quarto, examine a tecnologia do driver. O acionamento de corrente constante é relevante para manter condições estáveis ​​de operação do LED e suportar as características de vida útil pretendidas.

5. Revise as especificações de EMC

Quinto, avalie as especificações EMC. Um valor THD abaixo de 10%, conforme especificado pela FAMA para este produto, fornece uma referência mensurável de desempenho elétrico ao revisar equipamentos para cruzamentos sinalizados.

6. Considere a manutenção a longo prazo

Finalmente, considere a manutenção. Um produto com baixo consumo de energia, mas com baixa tolerância a falhas, ainda pode criar trabalhos de manutenção desnecessários. Por outro lado, um sinal com capacidade de isolamento de falhas, acionamento de corrente estável, conversão de energia eficiente e especificações ambientais apropriadas pode oferecer maior valor operacional a longo prazo.

Os semáforos LED de baixa potência valem a pena?

Para projetos com um grande número de unidades de sinalização ou longos períodos de operação, pode valer a pena considerar semáforos LED de baixa potência porque o consumo de energia é um componente do custo operacional total.

No entanto, o baixo consumo de energia não deve ser avaliado de forma independente. Uma equipe de compras deve comparar o consumo de energia com a saída óptica necessária, a compatibilidade elétrica, o ambiente operacional, a vida útil esperada, a tolerância a falhas e os requisitos de manutenção.

O módulo de inversão de marcha da FAMA ilustra essa abordagem combinando baixa potência especificada da lâmpada com alto fator de potência, acionamento de corrente constante, projeto de circuito de malha e especificações de desempenho EMC. O valor vem da combinação desses recursos e não apenas da baixa potência.

Como um sinal de trânsito pode reduzir os custos de manutenção a longo prazo?

O custo de manutenção é afetado por mais do que o preço das peças de reposição.

Um semáforo instalado em um cruzamento movimentado pode exigir acesso a equipamentos, gerenciamento de tráfego, mão de obra técnica, tempo de inspeção, peças de reposição e interrupção potencialmente temporária das operações normais de tráfego. Consequentemente, os recursos de projeto que reduzem a frequência ou o impacto das falhas podem ter valor prático além do preço inicial de compra.

Tolerância a Falhas e Manutenção

O circuito mesh aborda a falha localizada do LED isolando o ponto com falha. O acionamento de corrente constante destina-se a manter uma corrente operacional estável e prolongar a vida útil da lâmpada. A fonte de alimentação eficiente e o fator de potência de até 0,98 abordam a eficiência elétrica. O desempenho EMC com THD abaixo de 10% aborda outro aspecto da compatibilidade elétrica.

Nenhum desses recursos elimina a necessidade de inspeção ou manutenção programada. Seu valor é que eles abordam diversas fontes potenciais de riscos operacionais e de manutenção no nível do projeto do equipamento.

FAMA - A empresa líder na indústria de semáforos da China

Para empreiteiros de sinalização de trânsito e integradores de sistemas, avaliar um fabricante também faz parte da seleção do produto. A linha de produtos da FAMA abrange semáforos para veículos, semáforos para pedestres, semáforos para bicicletas, controladores de semáforos, cronômetros de contagem regressiva, semáforos integrados, módulos de semáforos e equipamentos relacionados.

A abordagem mais ampla da empresa está centrada em soluções de transporte inteligentes, em vez de tratar um semáforo como um componente isolado. Seu portfólio de módulos de semáforos abrange configurações de veículos, pedestres, setas e outras configurações de semáforos, enquanto suas soluções inteligentes de controle de semáforos atendem a aplicações em interseções sinalizadas.

Para compradores que avaliam um semáforo verde para conversão em U para um projeto específico, o portfólio de produtos da FAMA pode ser revisado juntamente com as referências do projeto para compreender a gama de equipamentos e aplicações de semáforos suportados pela empresa.

Conclusão

A escolha de um semáforo verde confiável é, em última análise, uma decisão de engenharia, e não uma simples comparação do brilho do LED.

Para empreiteiros de sinais de trânsito, empreiteiros de projetos rodoviários, integradores de sistemas e equipes de manutenção, os critérios de avaliação mais úteis são aqueles que afetam a operação ao longo do tempo: a clareza e consistência da indicação de retorno, isolamento de falha do LED, consumo de energia da lâmpada, fator de potência, acionamento de corrente constante, vida útil do LED, desempenho EMC, especificações ambientais e requisitos de manutenção.

O módulo de semáforo U Turn de baixa potência da FAMA combina uma configuração de três unidades com uma placa de luz, lente óptica, fonte de alimentação e recipiente de lâmpada, enquanto seu circuito de malha, acionamento de corrente constante, fator de potência de até 0,98 e THD abaixo de 10% abordam diferentes aspectos da operação do sinal de longo prazo.

Para um cruzamento com tráfego controlado, o melhor sinal de retorno não é necessariamente aquele com mais LEDs ou com as mais fortes reivindicações de marketing. É aquele cujas características ópticas, elétricas, de circuitos, ambientais e de manutenção correspondem às reais necessidades do projeto.
