Semáforo de seta e bicicleta de baixa potência: principais recursos de design para sinais de trânsito de bicicletas confiáveis

Introdução: Por que o projeto elétrico é importante em sinais de trânsito para bicicletas

Os semáforos instalados nos cruzamentos de ciclovias devem manter indicações claras e reconhecíveis ao longo dos repetidos ciclos de operação. Para autoridades municipais de trânsito, empreiteiros rodoviários e integradores de sistemas de trânsito, o desafio não é simplesmente selecionar um sinal LED que consuma menos energia. O equipamento também deve gerenciar falhas de componentes, manter a operação elétrica estável e funcionar de forma confiável junto com controladores, sinais de veículos, sinais de pedestres e outros dispositivos eletrônicos no cruzamento.

Várias questões técnicas merecem atenção durante a aquisição. A operação contínua contribui para o consumo cumulativo de eletricidade. Uma falha individual de um LED pode afetar a aparência de um sinal se o circuito não for projetado para limitar a falha. A corrente de acionamento instável pode causar estresse adicional nos componentes do LED, enquanto a compatibilidade eletromagnética inadequada pode criar problemas quando vários sistemas elétricos compartilham a mesma infraestrutura.

O semáforo de baixa potência para bicicletas e setas aborda essas preocupações por meio de uma combinação de design de circuito de malha, uma fonte de alimentação de padrão europeu projetada independentemente, tecnologia de acionamento de corrente constante e design elétrico orientado para compatibilidade eletromagnética. Esses recursos fornecem uma base prática para avaliar a estabilidade operacional, o desempenho elétrico e os possíveis requisitos de manutenção do equipamento.

Para os compradores que comparam sinais de trânsito para bicicletas, compreender como estas tecnologias funcionam é mais útil do que confiar em afirmações gerais sobre eficiência energética ou longa vida útil. A escolha certa depende das especificações verificadas, da função pretendida do sinal, das condições de instalação e da compatibilidade com o sistema de controle de tráfego do projeto.

1. Semáforo para bicicletas e setas de baixa potência: estrutura e tecnologias-chave

Construção de três unidades e a função de cada componente

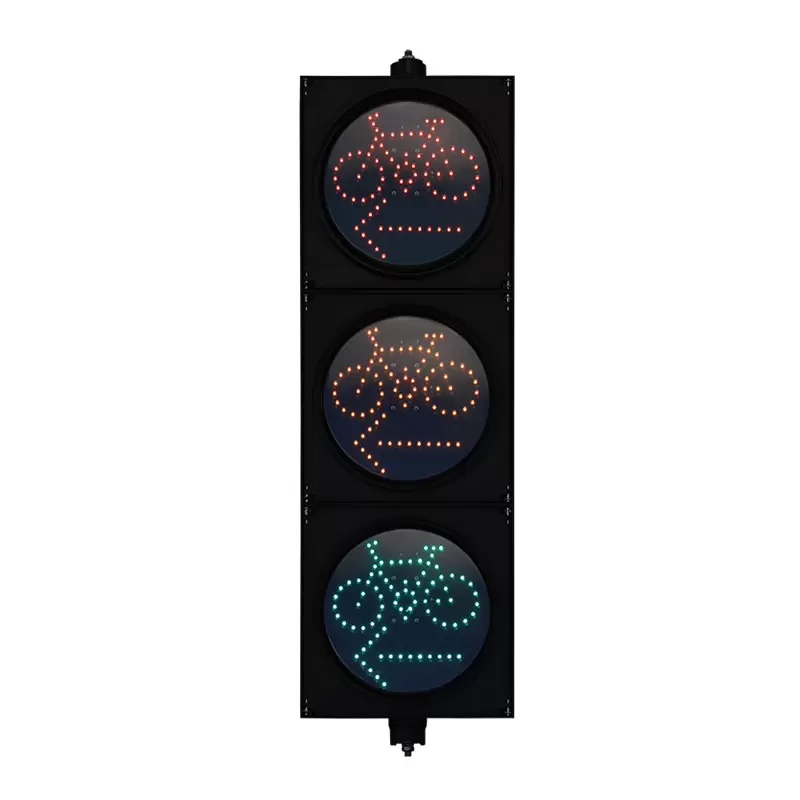

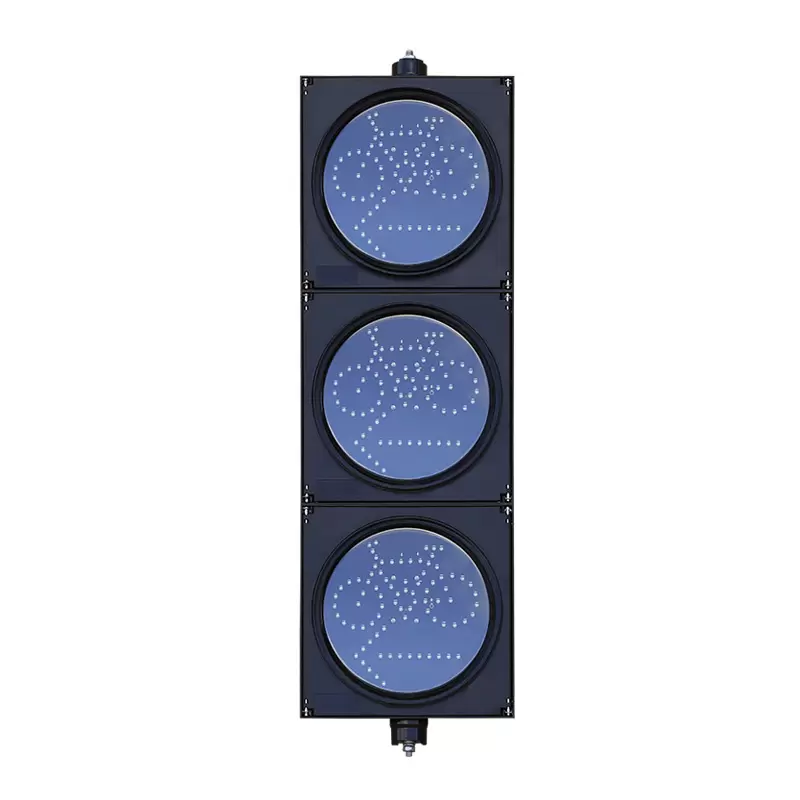

O semáforo de bicicleta e flecha de baixa potência usa um conjunto de três unidades. O núcleo da lâmpada consiste em uma placa de luz, lente óptica, fonte de alimentação e recipiente da lâmpada. Esses componentes trabalham juntos para gerar a indicação do sinal e apoiar as funções elétricas e estruturais da lâmpada.

Cada componente tem uma finalidade diferente:

• Placa de luz: carrega as fontes de luz LED e os circuitos associados. Sua arquitetura de circuito afeta a forma como a unidade responde a uma falha individual de LED.

• Lente óptica: Molda a luz emitida e ajuda a apresentar a indicação do sinal pretendido. O desempenho óptico deve ser avaliado em relação às condições de visualização do projeto e aos requisitos aplicáveis.

• Fonte de alimentação: Fornece as condições elétricas de funcionamento exigidas pela lâmpada. A eficiência de conversão, a faixa de entrada e a qualidade da energia são considerações relevantes na aquisição.

• Taça da lâmpada: Faz parte da estrutura física da lâmpada. Sua construção e compatibilidade com o arranjo de instalação devem ser verificadas em relação aos requisitos do projeto.

A montagem deve ser avaliada como uma unidade de sinal completa e não como uma coleção de componentes individuais. Uma fonte de LED adequada por si só não estabelece que o sinal final atenderá aos requisitos ópticos, elétricos, ambientais ou de instalação do projeto.

Projeto de circuito de malha: Limitando o impacto de uma falha de LED

Uma das características importantes do produto é o design do circuito em malha. De acordo com as informações do produto fornecidas, quando um cordão de lâmpada LED individual falha, o circuito isola automaticamente o ponto de falha, permitindo que os LEDs restantes em funcionamento continuem operando.

O valor prático é a contenção de falhas. Num circuito sem um mecanismo de isolamento eficaz, uma falha de componente pode ter um efeito mais amplo no conjunto iluminado, dependendo da topologia do circuito. Um circuito de malha projetado para isolar um LED com falha ajuda a limitar o efeito dessa falha individual nas fontes de luz restantes.

Para os engenheiros de trânsito, esta distinção é importante porque a aparência de um semáforo pode afetar a forma como os usuários da via interpretam um cruzamento. Manter a operação dos LEDs restantes pode ajudar a preservar uma exibição geral mais consistente e, ao mesmo tempo, reduzir o impacto imediato de uma falha localizada de um componente.

No entanto, o isolamento de falhas não é equivalente à redundância completa. Isso não garante que o LED com falha permaneça aceso, que a exibição original permaneça totalmente inalterada ou que todo o sinal não possa falhar. O resultado real depende do projeto do circuito, da localização e natureza da falha e da condição dos demais componentes.

Antes de comprar, os compradores devem solicitar ao fabricante detalhes do mecanismo de isolamento e, quando disponíveis, evidências de teste mostrando como o display se comporta sob condições representativas de falha de LED.

Fonte de alimentação de padrão europeu e fator de potência de até 0,98

O produto utiliza uma fonte de alimentação de padrão europeu projetada de forma independente, com um fator de potência declarado de até 0,98.

O fator de potência descreve a relação entre a potência real e a potência aparente em um sistema elétrico. Um valor próximo de 1 geralmente indica um uso mais eficaz da capacidade elétrica fornecida para uma determinada quantidade de potência real. Em termos práticos, um fator de potência elevado pode ajudar a reduzir a demanda de potência aparente associada a uma carga de potência real especificada.

No entanto, o factor de potência não é o mesmo que a eficiência energética ou uma redução percentual no consumo de electricidade. Isso não significa que uma lâmpada com fator de potência de 0,98 utilize automaticamente 98% menos energia, nem estabelece de forma independente quantos quilowatts-hora um projeto economizará.

Para comparar com precisão os sinais de trânsito para bicicletas, as equipes de compras devem analisar pelo menos três itens separados:

1. Consumo real de energia, medido em watts, para cada indicação de sinal ou estado operacional relevante.

2. Fator de potência, incluindo as condições sob as quais o valor máximo declarado é alcançado.

3. Cronograma de operação, incluindo o número de semáforos e o tempo gasto em cada indicação.

Esses números podem então ser usados ​​para estimar o consumo de eletricidade durante o período operacional planejado. Para um projeto multi-interseção, mesmo diferenças modestas na potência consumida por cada sinal podem se tornar relevantes quando multiplicadas pela quantidade instalada e horas de operação.

O fator de potência declarado pelo fabricante é, portanto, uma especificação elétrica útil, mas deve ser avaliado juntamente com a potência real medida ou especificada, em vez de ser usado como um substituto para ela.

Unidade de corrente constante: suporte para operação estável do LED

O produto também utiliza tecnologia de acionamento de corrente constante. Os LEDs respondem à corrente que flui através deles e as mudanças nas condições do inversor podem afetar seu comportamento operacional. Um driver de corrente constante é projetado para regular a corrente fornecida à carga de LED dentro da faixa operacional pretendida.

Para um semáforo operando por longos períodos, a regulamentação atual ajuda a fornecer condições elétricas mais consistentes para as fontes de luz. Ele também pode ajudar a controlar o estresse elétrico associado a condições inadequadas do inversor, apoiando a confiabilidade do LED quando o driver, os LEDs, o design térmico e outros componentes são especificados corretamente.

Isto não significa que o acionamento de corrente constante por si só determine a vida útil de um sinal completo. A qualidade do LED, a temperatura operacional, o desempenho da fonte de alimentação, a exposição ambiental e o envelhecimento dos componentes também influenciam a confiabilidade a longo prazo.

Ao comparar sinais de trânsito para bicicletas, os compradores devem, portanto, perguntar sobre o design do motorista e sua faixa de operação, bem como as suposições de vida útil documentadas do fabricante e as condições de garantia. Uma afirmação geral de longa vida útil é menos útil do que uma especificação definida apoiada por documentação técnica relevante.

Distorção harmônica total abaixo de 10% e compatibilidade eletromagnética

As informações do produto fornecidas especificam a distorção harmônica total (THD) abaixo de 10% e descrevem o projeto como atendendo aos requisitos europeus de compatibilidade eletromagnética.

THD expressa a contribuição dos componentes harmônicos em relação a um componente elétrico fundamental, de acordo com o método de medição utilizado. Para medições relacionadas à potência, a THD de tensão e a THD de corrente são grandezas distintas. Os compradores devem confirmar exatamente qual quantidade é especificada, como foi medida e sob quais condições operacionais o valor declarado se aplica.

Um valor THD inferior a 10% não deve ser interpretado como uma medida direta de poupança de energia, nem prova por si só a conformidade com todos os requisitos de compatibilidade eletromagnética. É um indicador de desempenho elétrico que deve ser considerado dentro da estrutura de teste relevante.

A compatibilidade eletromagnética, ou EMC, diz respeito tanto às emissões que um dispositivo elétrico produz quanto à sua capacidade de operar corretamente na presença de perturbações eletromagnéticas. Em um cruzamento controlado, isso é importante porque os semáforos podem operar junto com controladores, equipamentos de detecção, dispositivos de comunicação e outros sistemas eletrônicos.

Para a aquisição de projetos, as questões importantes são se o produto completo foi testado de acordo com os padrões aplicáveis ​​ao mercado de destino, se a configuração do teste corresponde ao modelo fornecido e se o fabricante pode fornecer os relatórios ou declarações correspondentes. Um valor THD declarado por si só não pode estabelecer que todos os requisitos de EMC foram atendidos.

2. Como selecionar sinais de trânsito para bicicletas para projetos do mundo real

As especificações técnicas só se tornam úteis quando estão adaptadas aos requisitos operacionais do cruzamento. Um sinal com bom desempenho elétrico ainda pode ser inadequado se sua indicação, dimensões, disposição de montagem ou interface do controlador não corresponderem ao design do projeto.

Indicação de sinal, desempenho óptico e instalação

O primeiro passo é definir o movimento de tráfego pretendido. Sinais específicos para bicicletas são usados ​​para controlar movimentos de bicicletas onde uma indicação separada é necessária, como uma travessia de ciclovia exclusiva ou um cruzamento onde as fases das bicicletas devem ser coordenadas com outro tráfego.

Os sinais de seta têm uma função de indicação direcional, mas o significado preciso depende da configuração da seta, da cor do sinal, dos regulamentos de trânsito aplicáveis ​​e do plano de sinalização aprovado. Os compradores não devem presumir que todo sinal de bicicleta e todo sinal de seta podem servir ao mesmo propósito ou que todo modelo inclui os dois tipos de display.

Antes de confirmar um pedido, os engenheiros de projeto devem verificar:

• Configuração do sinal: Símbolo de bicicleta, seta direcional ou outra indicação aprovada.

• Superfície emissora de luz: O diâmetro ou dimensões especificadas exigidas pelo projeto da estrada.

• Desempenho óptico: Intensidade luminosa, ângulos de visão, características de cor e visibilidade nas condições de iluminação ambiente do projeto.

• Disposição de montagem: Instalação em poste, suspensa ou outra instalação aprovada, de acordo com o modelo selecionado.

• Integração física: Compatibilidade com suportes, carcaças, cabeamento e espaço de instalação planejados.

Os requisitos ópticos devem ser avaliados usando as especificações locais aplicáveis ​​e os resultados de testes documentados do fabricante. Os compradores não devem presumir que um semáforo maior fornece automaticamente melhor visibilidade ou que as especificações de um modelo se aplicam a outro.

Baixo consumo de energia e custo operacional de longo prazo

Para uma autoridade de trânsito que gerencia dezenas ou centenas de cruzamentos, o consumo de eletricidade é uma despesa operacional recorrente. A seleção do sinal de baixa potência deve, portanto, basear-se na potência real e nas horas de operação esperadas, e não apenas na designação do produto.

Uma estimativa direta do consumo anual de energia é:

E = (P × t) / 1000

Onde:

• EEE é o consumo de energia em quilowatts-hora (kWh).

• PPP é o consumo real de energia em watts (W).

• ttt é o tempo de operação em horas.

Para sinais com indicações múltiplas, a estimativa deve levar em conta a potência consumida em cada estado operacional e o tempo gasto nesse estado. Se o fabricante fornecer apenas uma potência nominal ou máxima, o cálculo deverá ser identificado como uma estimativa e não como um resultado anual medido.

O custo total de propriedade também inclui inspeção, substituição de componentes, mão de obra, gerenciamento de tráfego durante a manutenção e quaisquer custos associados à solução de problemas ou tempo de inatividade do sistema. Ainda pode valer a pena considerar um sinal com um preço de compra um pouco mais alto se seu desempenho elétrico documentado, capacidade de manutenção e termos de garantia atenderem melhor aos requisitos operacionais do projeto.

Contudo, as poupanças de manutenção devem basear-se em evidências credíveis. Sem dados comparativos de campo, seria inapropriado atribuir uma economia financeira específica apenas ao circuito de malha ou ao acionamento de corrente constante.

Adequação ambiental e acesso para manutenção

Os sinais de trânsito para bicicletas estão expostos a condições externas que variam de acordo com o local. Chuva, flutuações de temperatura, umidade, poeira, luz solar, vibração e distúrbios elétricos podem afetar o desempenho do equipamento.

As especificações de aquisição devem identificar a faixa de temperatura operacional necessária, a proteção contra entrada, o desempenho do material e quaisquer requisitos aplicáveis ​​de impacto ou teste ambiental. A documentação do produto selecionado deverá demonstrar que o mesmo atende a esses requisitos.

O acesso para manutenção é outra consideração prática. Os engenheiros devem estabelecer se o módulo LED, a fonte de alimentação ou outros componentes podem ser inspecionados ou substituídos de forma eficiente, quais peças sobressalentes estão disponíveis e se os procedimentos de substituição requerem ferramentas ou ajustes especializados.

Para instalações maiores, a padronização de modelos em cruzamentos semelhantes pode simplificar o gerenciamento de peças sobressalentes e o treinamento em manutenção. A padronização ainda deve levar em conta as diferenças na função do sinal, nas dimensões de montagem, na alimentação elétrica e nos requisitos regulamentares locais.

Compatibilidade com sistemas de controle de tráfego existentes

Um semáforo exibe a indicação comandada pelo sistema de controle; ele não determina de forma independente o tempo do sinal da interseção. A cabeça do sinal deve, portanto, corresponder à saída elétrica do controlador e à sequência operacional aprovada do projeto.

Antes da aquisição, os integradores de sistemas devem confirmar:

• Tensão e frequência de entrada, incluindo tolerâncias de alimentação.

• Carga elétrica e compatibilidade com os circuitos de saída do controlador.

• Fiação, arranjos de conectores e quaisquer requisitos de monitoramento relevantes.

• Estados de sinalização necessários e coordenação com fases de bicicletas, pedestres e veículos.

• Requisitos aplicáveis ​​de monitoramento de falhas, monitoramento de conflitos e segurança.

• Quaisquer requisitos locais para aprovação, comissionamento ou testes de integração.

A compatibilidade deve ser confirmada para o modelo exato e configuração do controlador. Uma declaração geral de que um produto é adequado para sistemas de semáforos não estabelece compatibilidade com todos os controladores, circuitos de monitoramento ou especificações nacionais.

Para um cruzamento com ciclovias exclusivas, os engenheiros também devem verificar como os movimentos das bicicletas interagem com os veículos de conversão e as travessias de pedestres. O hardware do sinal deve suportar o plano de controle aprovado, enquanto as funções de temporização e gerenciamento de conflitos do controlador devem ser configuradas adequadamente para o local.

3. Como avaliar um fabricante de sinais de trânsito para bicicletas

Para compradores estrangeiros, a seleção de produtos também é um exercício de avaliação de fornecedores. O fabricante deve ser capaz de fornecer a configuração correta, demonstrar conformidade com os requisitos do projeto, manter uma qualidade de produção consistente e dar suporte ao equipamento após a entrega.

Solicite documentação técnica verificável

Uma revisão de aquisição deve ir além de uma descrição de catálogo. As informações a seguir ajudam os compradores a comparar fornecedores de forma consistente.

This checklist helps distinguish a clearly specified product from one supported mainly by broad marketing statements.

For example, a power factor of up to 0.98 is meaningful only when the applicable operating conditions are understood. Similarly, a THD value below 10% should be assessed with its measurement definition and supporting documentation. Neither figure should be treated as proof of compliance with every electrical or EMC requirement.

Where a tender specifies a particular standard, the buyer should confirm that the supplied model meets that standard through the relevant technical evidence. Product descriptions referring to European-standard power supplies or European EMC requirements should not be treated as proof of a particular certification unless the manufacturer provides the applicable documentation.

Assess manufacturing consistency and delivery capability

A technically suitable prototype is not sufficient for a large municipal deployment. Buyers also need confidence that production units will match the approved configuration.

Important questions include:

• Does the manufacturer maintain documented incoming-material and production inspection procedures?

• Are electrical and optical checks performed according to defined acceptance criteria?

• Can the manufacturer maintain consistent components and specifications across a batch?

• Are model revisions and component substitutions controlled?

• Can the supplier provide the required quantities within the project's delivery schedule?

• Are spare parts and technical support available throughout the planned maintenance period?

Customization should also be discussed before production. Requirements may include signal symbols, dimensions, electrical input, mounting interfaces, cable arrangements, or other project-specific details. The manufacturer should confirm which changes are available and whether they affect the existing test documentation or approvals.

A supplier's ability to provide controllers, other traffic signal products, and wider intelligent transportation equipment may also be relevant when the project involves more than individual signal heads. However, system-level integration responsibilities and the scope of supply should be clearly defined in the contract.

4. FAMA's Approach to Traffic Signal Equipment and Project Requirements

Yangzhou FAMA Intelligent Equipment Co.,Ltd. (FAMA) provides integrated intelligent transportation solutions under the corporate mission of “making travel safer and smarter.”

Its business covers smart signal control, smart traffic safety, and 5G multifunctional smart poles, alongside services such as traffic signal timing optimization, operation and maintenance, and related technical support.

Para projetos que envolvem semáforos para bicicletas, o valor deste portfólio mais amplo é que os compradores podem revisar o equipamento de sinalização dentro do contexto do sistema de interseção mais amplo. A seleção do produto ainda precisa ser baseada no modelo específico, nos requisitos elétricos, nas condições de instalação e nos padrões locais aplicáveis.

A linha de produtos da FAMA inclui semáforos para bicicletas, semáforos com setas, sinalização para veículos, sinalização para pedestres e controladores de semáforos. Os compradores podem revisar as configurações disponíveis no Catálogo de Produtos FAMA e explorar os Estudos de Caso de Projeto da empresa ao avaliar possíveis requisitos do projeto.

FAMA - A empresa líder na indústria de semáforos de trânsito da China

Para autoridades municipais, empreiteiros de engenharia e distribuidores estrangeiros, o próximo passo apropriado é combinar a função de sinal pretendida com a documentação técnica do fabricante. Quando um projeto exigir um determinado fator de potência, limite harmônico, padrão EMC, classificação ambiental ou interface de controlador, esses requisitos deverão ser confirmados em relação ao modelo exato antes de um pedido ser feito.

5. Perguntas frequentes sobre bicicletas de baixa potência e semáforos de seta

Como um semáforo de baixa potência pode reduzir os custos operacionais a longo prazo?

Um sinal de baixa potência pode reduzir o consumo de eletricidade quando a sua potência operacional real é inferior à de uma alternativa adequada em condições comparáveis. O impacto financeiro depende da diferença no consumo de energia, horas de funcionamento, número de unidades instaladas e tarifas locais de eletricidade.

A mão de obra de manutenção, os componentes de substituição e os custos de acesso devem ser avaliados separadamente. Uma comparação confiável do ciclo de vida inclui os requisitos de uso e manutenção de energia, em vez de assumir que a potência nominal baixa produz automaticamente o custo total mais baixo.

Um LED com falha afetará toda a exibição do sinal?

O design do circuito de malha descrito para este produto isola automaticamente um cordão de lâmpada LED individual com falha, permitindo que os LEDs restantes em funcionamento continuem operando. Isto ajuda a limitar o impacto de uma falha localizada na exibição geral.

Não garante que todas as partes do display permaneçam inalteradas ou que o sinal esteja imune a outras falhas. Os compradores devem solicitar informações sobre o comportamento de isolamento de falhas e quaisquer resultados de testes relevantes.

Por que o acionamento de corrente constante é importante?

O inversor de corrente constante regula a corrente fornecida à carga de LED dentro da faixa operacional pretendida do driver. Isto ajuda a manter condições de operação elétrica estáveis ​​e pode reduzir o estresse associado a níveis de corrente inadequados.

A vida útil real também depende da qualidade do LED, da temperatura, do design da fonte de alimentação, das condições ambientais e de outros componentes. Uma vida útil específica deve ser aceita somente quando apoiada pelas especificações aplicáveis ​​do fabricante e evidências de testes.

O que um fator de potência de 0,98 e THD abaixo de 10% dizem aos compradores?

Um fator de potência de até 0,98 indica a capacidade declarada da fonte de alimentação de operar com uma alta relação entre potência real e potência aparente sob as condições de medição relevantes. Isso não significa que o consumo de energia seja reduzido em 98%.

THD abaixo de 10% é uma especificação de desempenho elétrico separada. Os compradores devem confirmar se se refere à distorção de corrente ou tensão e revisar o método de medição associado e as condições de teste. Nenhum dos números por si só comprova a total conformidade com a EMC ou estabelece uma percentagem específica de poupança de energia.

Como os compradores podem confirmar a compatibilidade com um controlador de tráfego existente?

Confirme a tensão e frequência de entrada do cabeçote de sinal, características de carga, fiação, compatibilidade do circuito de saída, indicações de sinal necessárias e requisitos de monitoramento. O fabricante e o integrador do sistema devem verificar a compatibilidade da combinação exata de produto e controlador antes da instalação.

Quando necessário, inclua testes de comissionamento e integração no procedimento de aceitação do projeto.

O que deve ser confirmado antes de fazer um pedido em grandes quantidades?

No mínimo, obtenha a especificação do modelo aprovado, dados elétricos e ópticos, classificações ambientais aplicáveis, documentação de teste EMC relevante, detalhes de montagem e fiação, termos de garantia, arranjos de peças sobressalentes, cronograma de entrega e critérios de aceitação.

Se for necessária personalização, confirme a configuração final e a documentação antes da produção. Isto reduz o risco de receber equipamentos que atendem a uma descrição geral do produto, mas não correspondem ao design aprovado do projeto.

Conclusão

Selecionar um semáforo de bicicleta e seta de baixa potência requer mais do que comparar a potência nominal ou aceitar afirmações gerais sobre confiabilidade. O design do circuito de malha do produto, acionamento de corrente constante, fonte de alimentação de padrão europeu projetada de forma independente, fator de potência declarado de até 0,98 e THD abaixo de 10% fornecem pontos técnicos específicos para avaliação.

Para os compradores responsáveis ​​por cruzamentos de ciclovias e infraestruturas de tráfego urbano mais amplas, o próximo passo é verificar o desempenho desses recursos nas condições operacionais pretendidas. Dados elétricos, requisitos ópticos, comportamento de falhas, adequação ambiental, compatibilidade do controlador e suporte do fornecedor devem ser considerados em conjunto.

Um processo de aquisição disciplinado ajuda as autoridades de trânsito, empreiteiros de engenharia, integradores de sistemas e distribuidores a selecionar equipamentos que atendam aos requisitos reais do projeto e que possam ser mantidos durante o período de serviço planejado. Para avaliar configurações adequadas, visite o Catálogo de Produtos da FAMA e revise os estudos de caso relevantes do projeto FAMA .
