Semáforo vermelho com seta para a direita: LED de alto fluxo e processamento óptico de três camadas

Introdução: Por que o design do semáforo Arrow requer mais do que um LED brilhante

Para um semáforo, o padrão de seta não é simplesmente um gráfico exibido por uma fonte de luz LED. Num cruzamento movimentado, os condutores precisam de distinguir a direção do sinal de forma rápida e precisa, por vezes a uma distância considerável e sob condições ambientais variáveis. Isso torna a uniformidade óptica, a definição da seta, a distribuição da luz e a estabilidade elétrica fatores importantes ao selecionar um semáforo vermelho com seta para a direita.

Projetos convencionais de fontes de luz pontuais podem criar vários problemas quando o sistema óptico não controla adequadamente a luz emitida. A luz direta do LED pode produzir brilho, enquanto o processamento óptico insuficiente pode resultar em iluminação irregular no padrão da seta. A luz concentrada excessiva também pode aumentar a emissão indesejada de luz ao redor do sinal. Ao mesmo tempo, os semáforos LED operam continuamente em ambientes externos, onde o acúmulo de calor, flutuações de tensão e surtos elétricos podem afetar a operação a longo prazo.

Um semáforo de seta vermelha de alto fluxo aborda essas questões por meio do design combinado de uma fonte de luz LED de grande porte, processamento óptico de três camadas, fonte de alimentação de corrente constante, proteção contra surtos e dissipação de calor externa. Em vez de tratar o brilho como o único critério de desempenho, os sistemas ópticos e elétricos trabalham juntos para controlar como a luz é gerada, distribuída e mantida durante a operação.

Processamento óptico de três camadas para iluminação de seta mais uniforme

O sistema óptico é uma das partes mais importantes de um semáforo de seta vermelha de alto fluxo porque o próprio LED não determina a aparência final da seta. A luz pontual emitida deve ser processada antes de atingir a superfície de visualização.

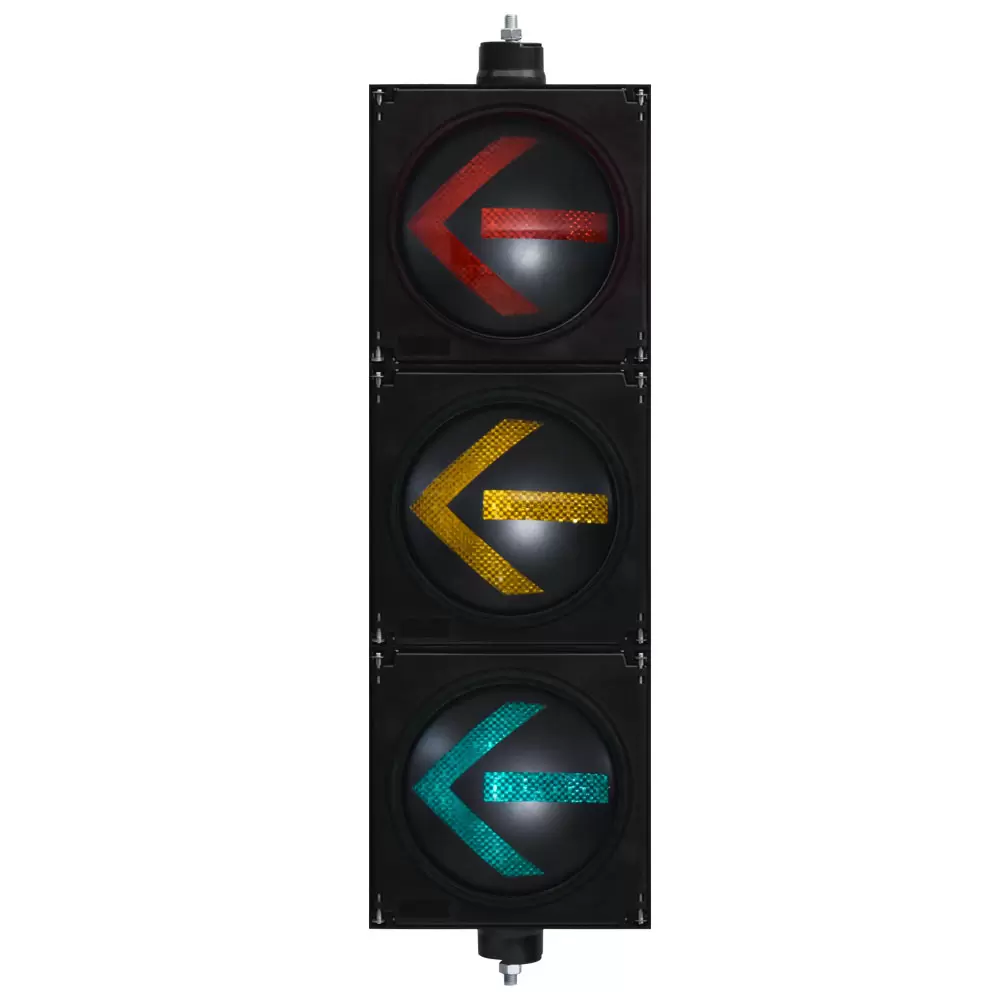

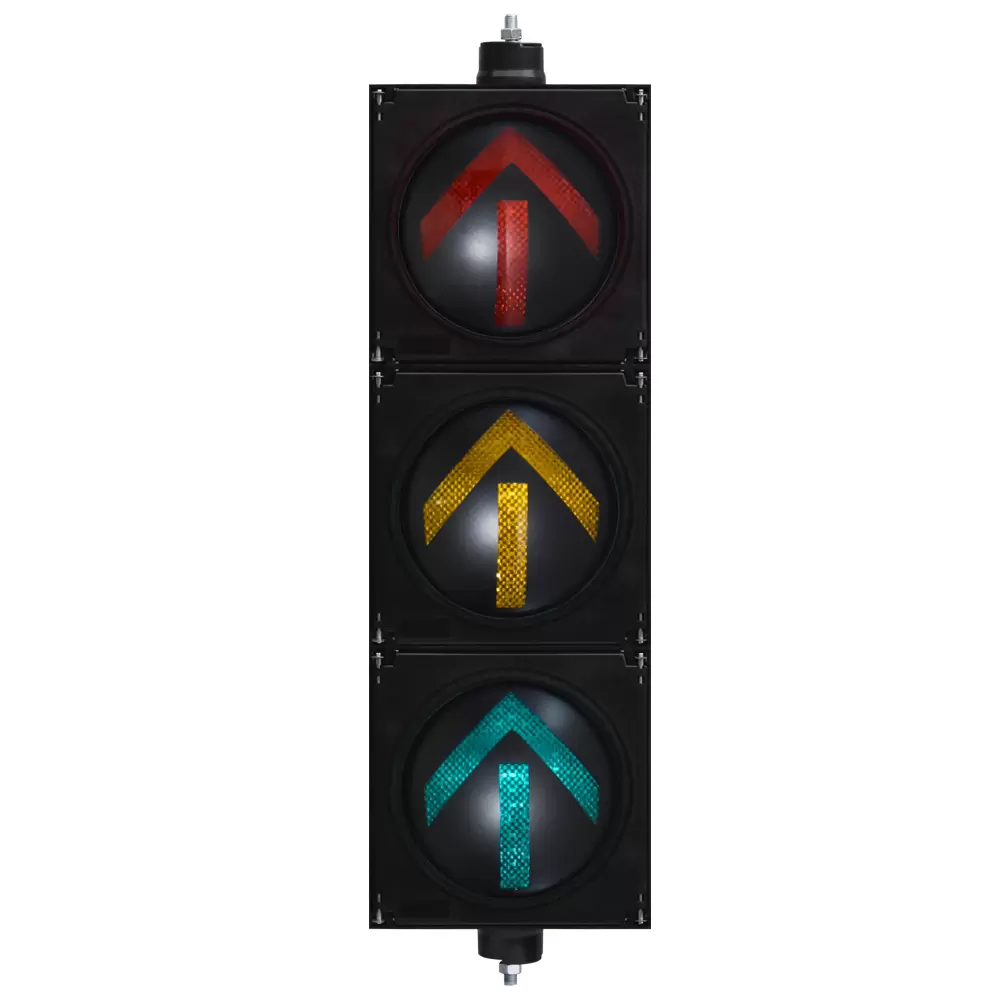

O semáforo de seta vermelha/amarela/verde de alto fluxo usa uma estrutura óptica de três camadas que incorpora uma lente secundária, lente Fresnel e máscara óptica. Esses componentes realizam diferentes estágios de processamento óptico para difundir e redirecionar a luz gerada pela fonte de luz LED de grande porte.

Como a lente secundária processa a fonte pontual de LED

O primeiro estágio utiliza uma lente secundária para processar ainda mais a luz emitida pela fonte LED. Um LED de alto fluxo pode gerar luz concentrada a partir de uma área emissora relativamente pequena. Se esta luz viajar diretamente em direção à superfície de visualização, o resultado pode ser uma região luminosa concentrada em vez de uma seta uniformemente iluminada.

A lente secundária fornece um estágio óptico adicional para controlar esta saída concentrada. Ao redirecionar e espalhar a luz emitida, ajuda a preparar a distribuição da luz para os elementos ópticos subsequentes.

Isto é particularmente importante para um sinal de seta porque o objetivo não é simplesmente criar um ponto brilhante. A forma completa da seta precisa permanecer visualmente distinguível, com a luz distribuída pela área de exibição pretendida.

Lente Fresnel para distribuição e reorientação de luz

A lente Fresnel constitui outra parte importante do sistema de processamento óptico. Sua estrutura permite o controle óptico sem exigir a espessura física associada a uma lente convencional de função óptica comparável.

Nesta aplicação de semáforos, a lente Fresnel participa da redistribuição e reorientação da luz após a etapa inicial de processamento óptico. Em vez de permitir que a emissão da fonte pontual original permaneça concentrada, o sistema óptico modifica progressivamente o caminho da luz para que a saída possa ser distribuída pela área de visualização necessária.

Para a aquisição de sinais de trânsito, esta distinção é importante. Um projeto óptico adequado deve ser avaliado pela distribuição de luz resultante e pela uniformidade da superfície, e não apenas pela saída do LED. A lente Fresnel faz, portanto, parte do mecanismo óptico geral que converte a emissão concentrada de LED em uma saída de sinal mais controlada.

Máscara óptica para controle de padrão de seta

A máscara óptica fornece outro estágio de controle sobre o padrão de luz final. Juntamente com a lente secundária e a lente Fresnel, ajuda a moldar a luz processada na exibição do sinal pretendido.

O resultado é uma saída de luz superficial mais uniforme, em vez de uma seta dominada por pontos brilhantes isolados. Isto é particularmente relevante para sinais de direção à direita, onde a ponta da seta e o eixo devem permanecer visualmente distinguíveis como uma indicação direcional completa.

O sistema de processamento óptico de três camadas pode, portanto, ser entendido como uma sequência:

Fonte pontual de LED → processamento óptico secundário → distribuição e refocagem de luz Fresnel → mascaramento óptico → saída de luz de superfície uniforme

Esta abordagem também ajuda a reduzir o brilho associado à emissão direta de fontes pontuais. Ao processar a luz antes de atingir a superfície de visualização, o sistema pode reduzir a emissão direta concentrada e controlar a distribuição indesejada de luz, ajudando a mitigar o brilho e a poluição luminosa.

Semáforo vermelho com seta para a direita: fonte de luz e sistema elétrico

Para um semáforo vermelho com seta para a direita, o desempenho óptico depende de mais do que a montagem da lente. A fonte de LED e a fonte de alimentação determinam a consistência com que o sistema óptico recebe a entrada elétrica e luminosa necessária para a operação.

O design High Flux utiliza uma fonte de luz LED de grande porte com baixa atenuação de luz e alta eficiência luminosa. O objectivo não é simplesmente aumentar o brilho nominal do sinal. Uma fonte de luz adequada deve trabalhar em conjunto com a estrutura óptica para que a saída luminosa disponível possa ser efetivamente processada e distribuída pela exibição da seta.

Isto cria uma distinção importante entre um sinal de seta de alto fluxo e um sinal de fonte pontual convencional. Um projeto convencional pode depender mais fortemente da emissão concentrada de pontos individuais de LED, enquanto o projeto de alto fluxo descrito aqui combina uma fonte de LED de grande porte com vários estágios de processamento óptico.

Para as equipas de compras, a questão relevante não é simplesmente:

“Quão brilhante é o LED?”

Uma avaliação mais útil é:

“Com que eficácia a saída do LED é convertida em um padrão de seta uniforme e reconhecível?”

Isso conecta a eficiência luminosa diretamente com a visibilidade da seta, distribuição de luz e aplicação de interseção.

Fonte de alimentação de corrente constante de ampla tensão CA 90–264 V

Os sinais de trânsito podem operar em ambientes elétricos onde a tensão de alimentação não é perfeitamente constante. O semáforo Arrow de alto fluxo usa uma fonte de alimentação de corrente constante de ampla tensão CA 90–264V.

A ampla faixa de tensão de entrada permite que o sistema de fonte de alimentação acomode uma ampla variedade de condições de entrada CA dentro de sua faixa operacional especificada. O projeto de corrente constante também é importante porque as características do LED estão intimamente relacionadas à corrente fornecida à fonte de luz.

Para um semáforo operando continuamente em um cruzamento, manter a corrente controlada faz parte da manutenção de uma operação elétrica consistente. Também permite que o LED e o sistema óptico operem como uma unidade integrada, em vez de tratar a fonte de alimentação como um componente independente.

Proteção contra surtos de 4000V

Equipamentos de sinalização de trânsito externos também podem ser expostos a transientes elétricos. A proteção contra sobretensão de 4000 V especificada fornece uma medida de proteção dentro do projeto da fonte de alimentação contra condições de sobretensão de alta tensão.

Isto não deve ser interpretado como significando que o semáforo é imune a todos os eventos eléctricos. Em vez disso, a capacidade de proteção contra surtos especificada é uma parte da arquitetura de proteção elétrica destinada a melhorar a estabilidade operacional sob condições de surtos dentro das especificações de projeto do produto.

Para empreiteiros de engenharia de tráfego e departamentos de gestão de tráfego, a proteção contra sobretensões é, portanto, um parâmetro técnico que vale a pena verificar juntamente com a faixa de tensão de entrada, a operação em corrente constante e a configuração geral da fonte de alimentação.

Gerenciamento térmico: por que os semáforos de LED precisam de dissipação de calor eficaz

A eficiência do LED não elimina a necessidade de gerenciamento térmico. Durante a operação contínua, parte da energia elétrica fornecida ao sistema LED é convertida em calor. Se o calor não for transferido de forma eficaz para longe da fonte de luz e dos componentes circundantes, a temperatura pode tornar-se um factor importante nas condições de funcionamento a longo prazo.

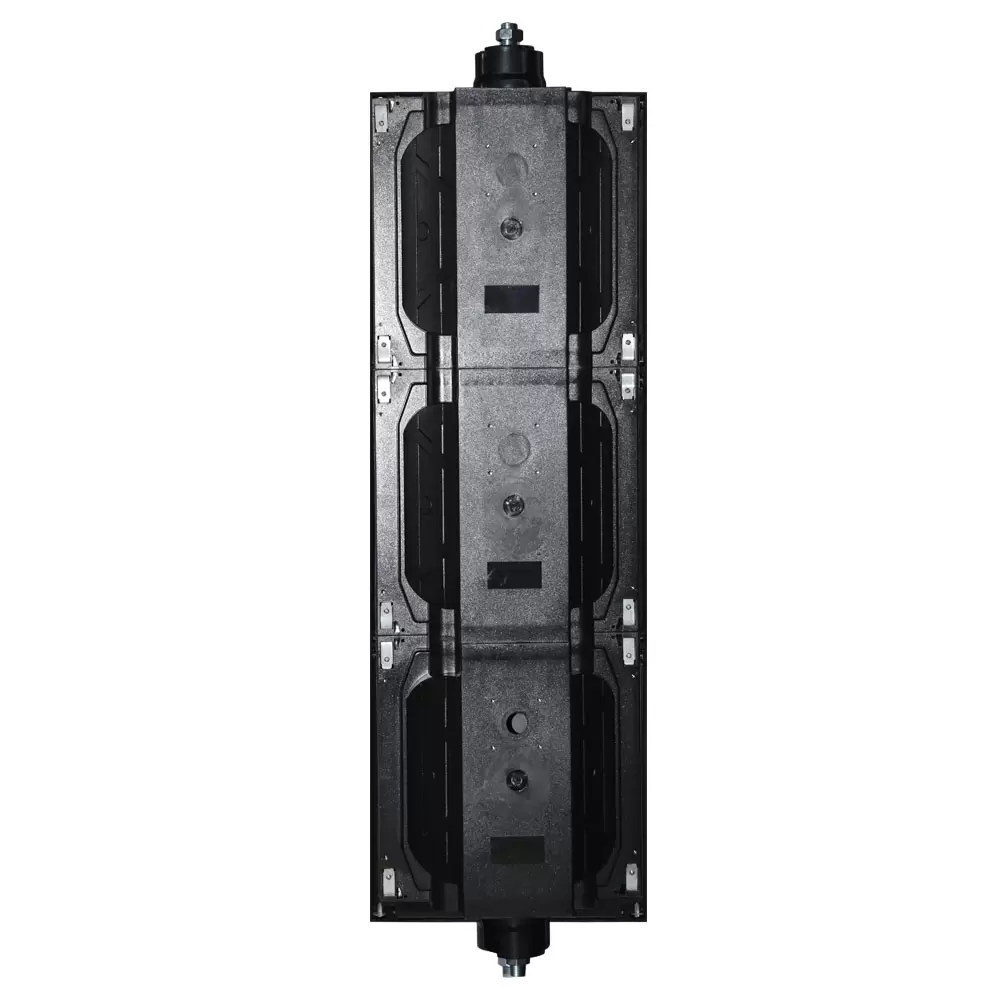

O semáforo Arrow de alto fluxo incorpora um módulo de dissipação de calor externo como parte de seu projeto estrutural.

O objetivo da dissipação de calor externa é melhorar a transferência de calor para longe da fonte de luz interna e dos componentes relacionados à energia. Isto cria um caminho de gerenciamento térmico mais apropriado para um semáforo destinado à operação contínua ao ar livre.

O gerenciamento térmico também precisa ser considerado em conjunto com o LED e a fonte de alimentação, em vez de avaliado separadamente.

A relação operacional pode ser resumida como:

LED de grande porte → corrente controlada → geração de luz e geração de calor → dissipação de calor externa → condições operacionais mais estáveis

O sistema óptico determina então como a luz disponível é distribuída pela exibição da seta.

É por isso que selecionar um semáforo Arrow apenas de acordo com suas especificações de LED pode fornecer uma imagem incompleta. A fonte de luz, o driver, os componentes ópticos e a estrutura térmica formam um sistema conectado.

O que as equipes de compras devem avaliar ao selecionar um semáforo em forma de seta

Para compradores estrangeiros de sinais de trânsito, empreiteiros de engenharia de tráfego rodoviário, departamentos de gerenciamento de tráfego e integradores de sistemas de transporte inteligentes, vários parâmetros técnicos devem ser considerados em conjunto.

1. Uniformidade do padrão de seta

A seta deve ser avaliada como um padrão iluminado completo e não como uma coleção de pontos de LED individuais. A relação entre a fonte de luz, a lente secundária, a lente de Fresnel e a máscara óptica afeta diretamente a uniformidade da luz superficial.

2. Distribuição de luz

A distribuição da luz determina a eficácia com que a luz emitida é espalhada pela área de exibição pretendida. Uma fonte pontual concentrada pode produzir forte brilho local sem necessariamente produzir uma seta uniforme.

O sistema óptico deve, portanto, ser avaliado de acordo com o seu padrão de saída final e aplicação de intersecção pretendida.

3. Eficiência Luminosa

A eficiência luminosa deve ser considerada em conjunto com a utilização óptica. Uma fonte de LED de alto fluxo é útil apenas quando o sistema óptico pode processar e distribuir efetivamente sua saída.

4. Controle de brilho

A emissão direta de fontes pontuais concentradas pode produzir ofuscamento. O processamento óptico secundário, a distribuição de luz Fresnel e o mascaramento óptico fornecem mecanismos para controlar a emissão concentrada e produzir uma saída de superfície mais controlada.

5. Gerenciamento Térmico

A dissipação externa de calor é particularmente relevante para semáforos destinados a operação contínua. Os compradores devem examinar como o calor é transferido da fonte de luz e dos componentes associados, em vez de olhar apenas para as especificações do LED.

6. Faixa de tensão de entrada e unidade de corrente constante

A faixa de entrada CA 90–264 V e a fonte de alimentação de corrente constante devem ser consideradas ao avaliar a compatibilidade elétrica e a estabilidade operacional em diferentes ambientes de energia de interseção.

7. Proteção contra surtos

A proteção contra surtos de 4.000 V especificada é outro parâmetro importante do projeto elétrico para aplicações de semáforos externos. Os compradores devem confirmar a especificação de proteção e compreender quais condições ela foi projetada para atender.

Escolhendo entre um semáforo vermelho com seta para a direita e um design de seta de alto fluxo

Um semáforo vermelho com seta para a direita precisa executar uma função de comunicação muito específica: indicar claramente que o movimento de conversão à direita está sujeito à condição de controle de tráfego exibida.

Por esta razão, a avaliação deve começar com a saída óptica completa e não apenas com o componente LED.

Um semáforo de seta vermelha de alto fluxo combina uma fonte de luz LED de grande porte com processamento óptico de três camadas para controlar a transição da emissão de fonte pontual para a saída de luz de superfície. A lente secundária, a lente Fresnel e a máscara óptica funcionam como um sistema óptico integrado, enquanto o módulo de dissipação de calor externo, a fonte de alimentação de corrente constante de ampla tensão e a proteção contra surtos especificada abordam as principais considerações elétricas e térmicas.

Esta abordagem ao nível do sistema é particularmente relevante para cruzamentos onde os semáforos devem funcionar continuamente e manter uma indicação direcional reconhecível sob diferentes condições ambientais e elétricas.

Para aquisições baseadas em projetos, os compradores também podem avaliar as aplicações completas de semáforos e o portfólio de produtos do fabricante, em vez de depender apenas de especificações isoladas de produtos. A FAMA fornece produtos de sinalização de trânsito e soluções de transporte inteligentes que abrangem controle de sinalização inteligente e aplicações de tráfego relacionadas.

FAMA - A empresa líder na indústria de semáforos da China

Para obter mais informações sobre os produtos de semáforos e aplicações de projetos da FAMA, os compradores podem revisar seu portfólio de produtos e aplicações de projetos .

Conclusão: Avalie o Sistema Óptico e Elétrico Completo

O desempenho de um semáforo Arrow não pode ser determinado apenas pelo brilho do LED. O reconhecimento da seta depende da eficácia com que a fonte de luz, a estrutura óptica, a fonte de alimentação e o sistema térmico trabalham juntos.

Para um semáforo vermelho com seta para a direita, as equipes de compras devem prestar atenção especial à uniformidade do padrão de seta, distribuição de luz, eficiência luminosa, controle de brilho e condições de aplicação. Para um semáforo de seta vermelha de alto fluxo, a avaliação deve considerar adicionalmente a relação entre a fonte de luz LED de grande porte, processamento óptico de três camadas, dissipação de calor externa, fonte de alimentação de corrente constante CA 90–264 V e proteção contra surtos de 4000 V.

O processo prático de seleção deve, portanto, concentrar-se nas características mensuráveis ​​do projeto e no ambiente de aplicação real. Ao examinar a arquitetura óptica, elétrica e térmica completa, os compradores de sinais de trânsito e empreiteiros de engenharia podem fazer uma avaliação mais tecnicamente fundamentada sobre se um semáforo Arrow é adequado para um projeto de interseção específico.
