Semáforo de pedestres de baixa potência: circuito de malha, corrente constante e EMC

Um semáforo para pedestres pode parecer um dispositivo LED relativamente simples, mas seu desempenho se torna mais exigente quando é instalado em um cruzamento sinalizado e espera-se que funcione continuamente durante anos. Uma falha no cordão de uma lâmpada LED pode afetar a consistência visual de um sinal se o circuito não for projetado para isolar a falha. A variação descontrolada da corrente também pode afetar as condições de operação do LED, enquanto a conversão ineficiente de energia pode aumentar o consumo de eletricidade durante longos períodos de operação. Em cruzamentos com múltiplos dispositivos eletrônicos, a interferência eletromagnética é outro fator que precisa ser considerado durante a seleção do produto.

Para compradores de sinais de trânsito, empreiteiros de engenharia rodoviária, departamentos de gestão de tráfego e integradores de sistemas de transporte inteligentes, um semáforo para pedestres de baixa potência deve, portanto, ser avaliado através de mais do que sua potência nominal. A arquitetura do circuito de LED, a fonte de alimentação, o acionamento de corrente constante, o fator de potência, a distorção harmônica, a estrutura óptica, a proteção ambiental e os requisitos de manutenção influenciam o desempenho do sinal após a instalação.

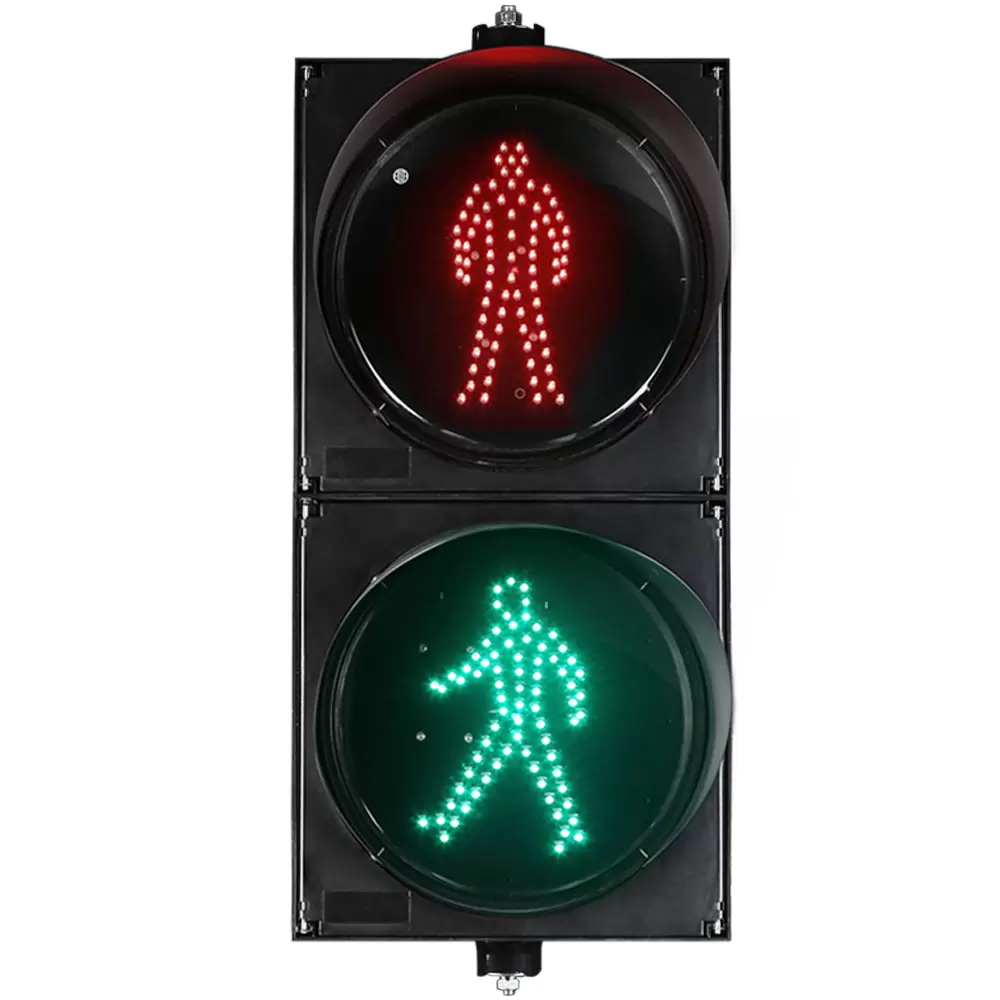

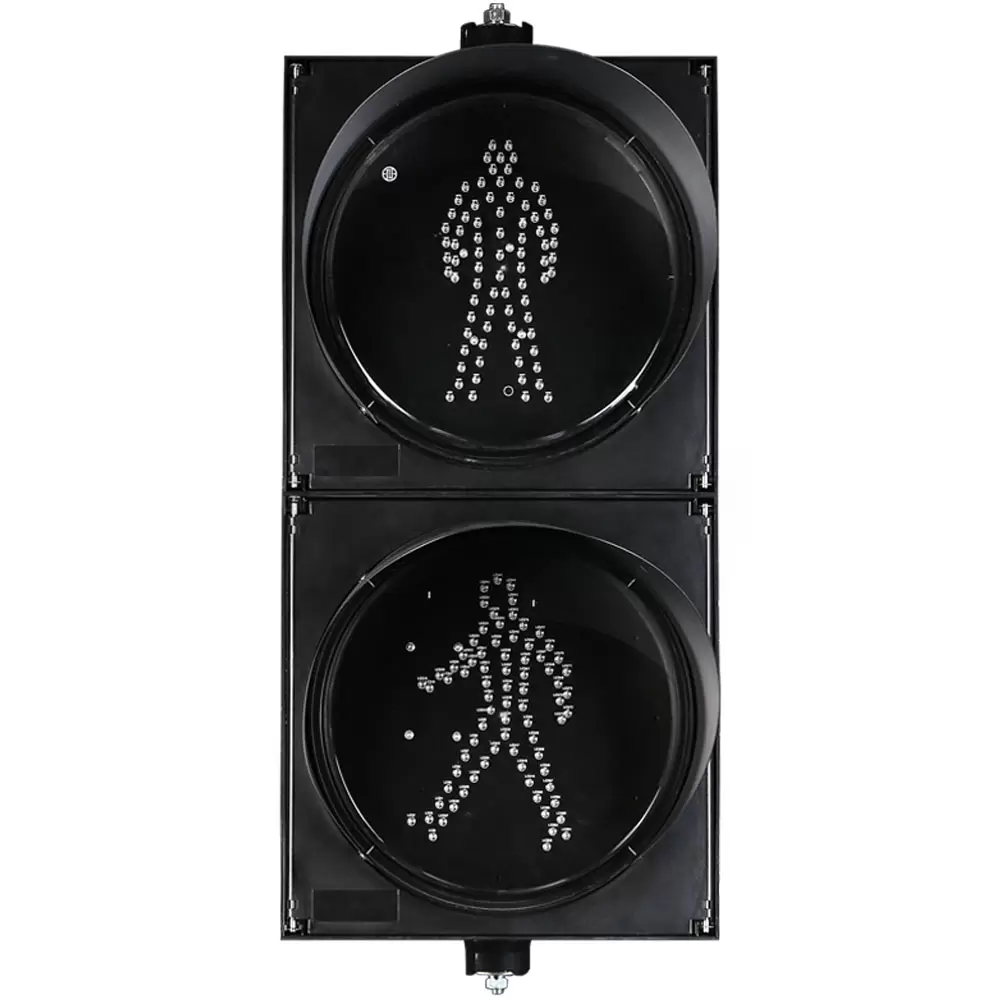

O semáforo para pedestres de baixa potência da FAMA foi projetado como um conjunto de duas unidades para aplicações de travessia de pedestres. O núcleo da lâmpada incorpora a placa da lâmpada, a lente, a fonte de alimentação, o recipiente da lâmpada e outros componentes estruturais. As especificações do produto publicadas incluem entrada AC85–264V, fator de potência de até 0,98, THD abaixo de 10% e uma especificação de vida útil do LED de pelo menos 100.000 horas. Esses parâmetros fornecem uma base mensurável para avaliar o produto, em vez de depender apenas de descrições gerais, como “economia de energia” ou “confiável”.

Por que o projeto do circuito de malha é importante em um semáforo para pedestres de baixa potência

A placa da lâmpada LED é um dos componentes mais importantes em um semáforo para pedestres porque determina como os grânulos da lâmpada LED são conectados eletricamente e como o display se comporta quando um componente individual falha.

O semáforo de pedestres de baixa potência da FAMA usa um projeto de circuito de malha. De acordo com o design do produto, quando um cordão de lâmpada LED individual falha, o circuito isola automaticamente o ponto de falha para que os grânulos de LED restantes possam continuar operando. O objetivo é manter o efeito geral da exibição, em vez de permitir que uma falha localizada do LED afete os grânulos restantes da lâmpada.

Esta abordagem é particularmente relevante para aplicações de sinalização para pedestres. Um sinal instalado ao lado de uma estrada movimentada nem sempre é de fácil acesso para manutenção imediata. A substituição pode exigir que o pessoal de manutenção trabalhe ao lado de uma estrada ativa, organize o controle de tráfego apropriado ou programe a intervenção durante um período operacional adequado.

Com uma arquitetura de circuito em malha, uma falha individual de LED é tratada como um problema elétrico localizado, em vez de se tornar automaticamente uma falha de todo o conjunto de LED.

Do ponto de vista de compras, isso cria vários pontos que vale a pena verificar:

• Isolamento de falhas: se uma falha individual de LED pode ser isolada eletricamente do circuito de LED restante.

• Continuidade do display: se os LEDs restantes continuam a fornecer a indicação pretendida para pedestres.

• Arquitetura do circuito: se a placa de LED foi projetada com base na tolerância a falhas localizadas, em vez de um simples arranjo dependente da série.

• Impacto na manutenção: se uma falha localizada do LED requer necessariamente a substituição imediata da placa completa da lâmpada.

• Solução de problemas em campo: se o pessoal de manutenção consegue distinguir falhas no nível do LED de problemas no driver ou na fonte de alimentação.

O objetivo do isolamento de falhas não é afirmar que um LED com falha se torna invisível. O componente com falha permanece uma falha. O valor de engenharia é que seu impacto elétrico pode ser contido para que os restantes grânulos da lâmpada LED continuem a operar.

Para um departamento de gestão de tráfego ou um empreiteiro que gere um grande número de cruzamentos, esta distinção é importante. A confiabilidade não se trata apenas de prevenir falhas de componentes; também envolve controlar as consequências quando um componente individual eventualmente falha.

A fonte de alimentação e o acionamento de corrente constante determinam mais do que o consumo de energia

O desempenho de baixo consumo de energia não deve ser avaliado apenas pela potência do LED. A fonte de alimentação e o driver de LED determinam como a energia elétrica é convertida e entregue à placa da lâmpada.

O semáforo de pedestres de baixa potência da FAMA usa uma fonte de alimentação padrão Euro projetada de forma independente com um fator de potência de até 0,98. O produto também usa tecnologia de acionamento de corrente constante para manter uma corrente de trabalho estável para o conjunto de LED.

Estas especificações descrevem diferentes aspectos do desempenho elétrico.

O projeto da fonte de alimentação afeta a eficiência com que a energia elétrica de entrada é convertida para o sistema LED. As especificações publicadas da FAMA listam o consumo de energia da lâmpada não superior a 6 W para vermelho estático, 5 W para verde dinâmico e 5 W para verde estático na versão de 200 mm. Para a versão de 300 mm, os valores correspondentes não são superiores a 7 W, 6 W e 6 W.

Esses números são mais úteis para um comprador do que uma reivindicação percentual não comprovada porque podem ser incorporados em um cálculo de energia em nível de projeto com base no número real de unidades de sinal e no cronograma operacional.

O fator de potência também deve ser entendido corretamente. Um fator de potência de até 0,98 não significa que o semáforo consome apenas 2% de sua potência nominal, nem representa uma taxa de economia de energia de 98%. Descreve a relação entre potência real e potência aparente sob as condições operacionais relevantes. O consumo real de eletricidade ainda precisa ser avaliado a partir da potência operacional do produto, estado operacional, temporização do sinal e quantidade de instalação.

Por que a unidade de corrente constante é importante para sinais de LED

Os LEDs são sensíveis à corrente operacional, tornando o controle de corrente uma parte importante do design do driver de LED.

Um driver de corrente constante regula a corrente fornecida à carga do LED em vez de permitir que a corrente operacional flutue sem regulação controlada. Para um semáforo de pedestres, isso cria uma condição de operação elétrica mais controlada para os grânulos da lâmpada LED.

A FAMA identifica o acionamento por corrente constante como um recurso funcional do semáforo para pedestres de baixa potência e afirma que o projeto se destina a manter a corrente de trabalho estável, suportar a vida útil do LED e reduzir os requisitos de manutenção posteriores. A especificação publicada lista uma vida útil do LED de ≥100.000 horas.

O número de 100.000 horas deve ser interpretado como a vida útil especificada do LED pelo fabricante, e não como uma garantia de que o conjunto completo do semáforo funcionará exatamente durante esse período sem manutenção. O desempenho da fonte de alimentação, a temperatura operacional, as condições de instalação, a exposição ambiental e outros componentes podem afetar a vida útil real em campo.

É por isso que os compradores devem avaliar os grânulos da lâmpada LED + driver + fonte de alimentação + condições térmicas e ambientais como um sistema elétrico, em vez de selecionar LEDs com base apenas em um valor nominal de vida útil.

THD e EMC: Por que a compatibilidade elétrica é importante em uma interseção

Um semáforo para pedestres não funciona de forma independente. Uma interseção sinalizada moderna pode incluir sinalizadores de veículos, sinais de pedestres, controladores de tráfego, detectores, equipamentos de comunicação, displays de contagem regressiva e outros dispositivos eletrônicos.

Como resultado, a compatibilidade eletromagnética precisa ser considerada como parte do sistema completo de semáforos.

A FAMA especifica THD abaixo de 10% para seu semáforo de pedestres de baixa potência e descreve o produto como tendo compatibilidade eletromagnética projetada para reduzir a interferência com a rede elétrica e outros equipamentos no cruzamento.

A distorção harmônica total é relevante porque cargas eletrônicas não lineares podem introduzir componentes harmônicos na forma de onda da corrente. O controle da distorção harmônica pode contribuir para um ambiente elétrico mais previsível quando vários dispositivos eletrônicos compartilham a mesma infraestrutura de energia.

Contudo, um THD inferior a 10% não deve ser interpretado como uma garantia de que todo um cruzamento estará livre de interferências eletromagnéticas. O desempenho EMC no nível do sistema também é afetado pela qualidade da energia, fiação, aterramento, práticas de instalação, equipamentos conectados e características do sistema elétrico geral.

Para um integrador de sistemas de transporte inteligente, esta distinção é importante. O sinal de pedestres é um componente de um sistema maior. Sua fonte de alimentação e características EMC precisam ser compatíveis com o controlador de tráfego e outros equipamentos, em vez de serem avaliadas isoladamente.

A relação pode, portanto, ser entendida como:

Fonte de alimentação → Driver de LED → Circuito de LED → Display óptico → Ambiente elétrico de interseção

Cada estágio afeta o próximo. Um semáforo para pedestres tecnicamente adequado deve fornecer características elétricas controladas, mantendo a indicação visual exigida.

Selecionando um sinal de semáforo para pedestres para aplicações de interseção reais

Um semáforo para pedestres precisa ser selecionado de acordo com o layout da interseção e os requisitos da travessia de pedestres, e não simplesmente pela aparência ou tamanho nominal.

O semáforo de pedestres de baixa potência da FAMA é um conjunto de duas unidades projetado para cruzamentos de controle de semáforos que atendem travessias de pedestres. O núcleo da lâmpada inclui a placa da lâmpada, a lente, a fonte de alimentação, o recipiente da lâmpada e os componentes estruturais associados. A linha de produtos publicada inclui configurações de superfícies emissoras de luz de 200 mm e 300 mm.

Cada componente tem uma função específica.

Placa da lâmpada:
A placa da lâmpada carrega os grânulos da lâmpada LED e define a arquitetura elétrica do display. Seu projeto de circuito afeta diretamente o isolamento de falhas e a continuidade da exibição.

Contas de luz LED:
A fonte LED determina a saída de luz básica da indicação de pedestres. A quantidade e a configuração dos LEDs precisam ser consideradas em conjunto com o desempenho óptico necessário, em vez de serem vistas como uma especificação isolada.

Lente:
A lente faz parte da estrutura óptica e influencia a forma como a luz emitida é apresentada aos peões e outros utentes da estrada.

Fonte de alimentação:
A fonte de alimentação converte e gerencia a energia elétrica de entrada exigida pelo sistema LED. A faixa de tensão de entrada, o consumo de energia, o fator de potência e a compatibilidade elétrica devem ser verificados em relação aos requisitos do projeto.

Corpo da lâmpada e estrutura do invólucro:
Os componentes estruturais protegem e suportam os elementos ópticos e elétricos internos. Material, vedação, configuração de instalação e requisitos ambientais devem ser considerados de acordo com a aplicação real na estrada.

Esta avaliação em nível de componente é especialmente útil ao comparar diferentes sinais de semáforo para pedestres. Dois produtos podem parecer semelhantes externamente enquanto usam diferentes estruturas de circuito de LED, tecnologias de driver, fontes de alimentação e layouts internos.

O que as equipes de compras devem verificar antes de selecionar um semáforo para pedestres de baixa potência?

Para compradores de sinais de trânsito e empreiteiros de engenharia rodoviária no exterior, uma folha de especificações técnicas deve fornecer informações suficientes para comparar produtos com base em critérios mensuráveis.

1. Consumo de energia da lâmpada

Verifique o consumo de energia separadamente para diferentes estados de sinal, em vez de confiar em uma descrição geral de “baixo consumo de energia”. As configurações publicadas de 200 mm e 300 mm da FAMA fornecem limites de potência separados para operação em vermelho estático, verde dinâmico e verde estático.

2. Arquitetura do circuito LED

Pergunte como os grânulos da lâmpada LED estão interligados e o que acontece quando um LED falha. Um projeto de circuito em malha com isolamento de falha localizado pode limitar o efeito elétrico de uma falha individual de LED.

3. Unidade de corrente constante

Confirme se o driver de LED fornece corrente constante controlada e como o driver está integrado à fonte de alimentação e à placa de LED.

4. Fator de potência

Um fator de potência de até 0,98 pode ser usado como parâmetro elétrico mensurável ao avaliar a fonte de alimentação. Deve ser considerada juntamente com a potência real da lâmpada, em vez de ser tratada como uma percentagem independente de poupança de energia.

5. THD e compatibilidade electrónica

Para instalações contendo vários dispositivos eletrônicos, verifique as características THD e EMC indicadas. A FAMA especifica THD abaixo de 10% para este semáforo de pedestres de baixa potência.

6. Condições ambientais de operação

As especificações publicadas pela FAMA para o produto incluem uma faixa de temperatura operacional de -40°C a +80°C, umidade relativa de até 97% UR e um grau de proteção IP53. Estas especificações pertencem à configuração de produto listada e devem ser verificadas em relação aos requisitos ambientais do projeto real.

7. Requisitos de manutenção

O comprador deve considerar o que acontece após uma falha no LED, falha no driver ou problema na fonte de alimentação. O isolamento de falhas pode afetar se um problema localizado de LED requer a substituição imediata da placa completa da lâmpada.

8. Integração de interseção

O sinal deve ser avaliado dentro do sistema de controle de tráfego pretendido. As características elétricas, a configuração do sinal, o método de instalação, a interface do controlador, as condições ambientais e o acesso para manutenção devem ser confirmados antes da seleção final.

Baixo consumo de energia não significa selecionar a potência mais baixa

Para a aquisição de sinais de trânsito, escolher o produto com a potência nominal mais baixa não é necessariamente a abordagem correta.

Um sinal para pedestres ainda deve fornecer uma indicação visual adequada para o ambiente de instalação. Portanto, a avaliação deve conectar o consumo elétrico com a configuração do LED, design óptico, tamanho do sinal, estado operacional, requisitos de visualização e condições ambientais.

Por exemplo, o semáforo para pedestres de baixa potência publicado pela FAMA tem configurações de 200 mm e 300 mm com diferentes quantidades de LED e especificações de consumo de energia. O modelo de 200 mm lista 66 LEDs vermelhos ou 96 verdes dependendo da configuração, enquanto o modelo de 300 mm lista 80 LEDs vermelhos ou 78 verdes para as variantes especificadas.

Isto demonstra por que comparar produtos apenas pela potência total pode ser enganoso. A pergunta correta é se a configuração selecionada fornece a exibição de sinal necessária e atende aos requisitos elétricos e de manutenção do projeto.

Para projetos rodoviários de grande escala, os compradores podem então calcular o custo operacional esperado usando a potência nominal real, o número de unidades instaladas, as horas de operação e o período de serviço do projeto.

Como a FAMA aborda projetos de sinalização para pedestres e transporte inteligente

Yangzhou FAMA Equipamento Inteligente Co., Ltd. (FAMA) posiciona-se como fornecedora de soluções integradas de transporte inteligente, com uma missão corporativa centrada em tornar as viagens mais seguras e inteligentes.

A FAMA Traffic fornece soluções em controle inteligente de semáforos, segurança de trânsito inteligente e postes inteligentes multifuncionais 5G, ao mesmo tempo que fornece serviços que incluem otimização de tempo de semáforo, operação e manutenção.

Em aplicações de controle de sinalização inteligente, a FAMA integra tecnologias como bobinas, geomagnetismo, RFID, radar e identificação visual para monitorar o tráfego e o fluxo de pedestres e apoiar estratégias de controle de sinalização de trânsito. Esta perspectiva mais ampla do sistema é relevante quando um semáforo para pedestres é implantado como parte de um cruzamento inteligente e não como uma lâmpada isolada.

Para compradores que precisam revisar as configurações reais do produto, a FAMA fornece sua linha de produtos de semáforos com semáforos para pedestres e outros equipamentos de sinalização de trânsito. Seu Portfólio de Projetos também pode ser revisado ao avaliar a experiência da empresa em infraestrutura de tráfego.

FAMA - A empresa líder na indústria de semáforos da China

Para um semáforo de pedestres de baixa potência, as especificações importantes não se limitam à potência da lâmpada. O projeto do circuito de malha determina como uma falha de LED individual é contida. A unidade de corrente constante controla a corrente operacional do LED. O projeto da fonte de alimentação e o fator de potência afetam o desempenho elétrico. As características THD e EMC tornam-se relevantes quando o sinal compartilha um ambiente elétrico com outros equipamentos de interseção. A placa da lâmpada, os grânulos da lâmpada LED, a lente, a fonte de alimentação e o recipiente da lâmpada precisam funcionar como um conjunto completo de produto.

Para compradores de sinais de trânsito no exterior, empreiteiros de engenharia rodoviária, departamentos de gerenciamento de tráfego e integradores de sistemas de transporte inteligentes, esses parâmetros fornecem uma base mais prática para a seleção de um semáforo para pedestres. Em vez de confiar em afirmações gerais como “economia de energia” ou “alta qualidade”, as decisões de aquisição podem ser baseadas em características elétricas mensuráveis, projeto de tratamento de falhas, especificações ambientais, requisitos de exibição e considerações de manutenção do ciclo de vida.
