Temporizador de contagem regressiva de semáforo para carro: contagem regressiva de matriz de pontos para melhor sincronização

Introdução: O que os projetos de semáforos precisam considerar além da exibição de contagem regressiva

Uma exibição de contagem regressiva em um cruzamento sinalizado tem um propósito simples: mostrar aos motoristas o tempo restante associado à fase atual do sinal. No entanto, o desempenho de um cronômetro de contagem regressiva de semáforo para um carro depende de mais coisas do que se os dígitos numéricos podem ser exibidos.

Em projectos reais de tráfego rodoviário, as equipas de aquisição e os integradores de sistemas de tráfego precisam de considerar vários factores técnicos ao mesmo tempo. Os dígitos da contagem regressiva devem permanecer suficientemente distinguíveis na distância de observação pretendida, o valor exibido precisa permanecer sincronizado com o controlador do semáforo e a unidade de contagem regressiva deve ser capaz de trabalhar com o método de controle usado na interseção. Interferências elétricas, variações de tensão, raios e surtos também podem afetar o funcionamento dos equipamentos, principalmente em instalações externas.

Os displays tradicionais de contagem regressiva do tipo segmento usam segmentos iluminados predefinidos para formar caracteres numéricos. Embora esta abordagem seja estabelecida em aplicações de semáforos, os requisitos do projeto podem exigir estruturas numéricas maiores e uma área de exibição mais concentrada. Um semáforo de contagem regressiva do tipo matriz de pontos usa um display de matriz de pontos LED integrado ao invólucro da lâmpada, fornecendo outra abordagem ao design do display numérico.

Para compradores de sinais de trânsito, empreiteiros de engenharia rodoviária e integradores de sistemas de transporte inteligentes, a questão importante não é simplesmente se um sinal de contagem regressiva pode exibir números. As questões mais relevantes são como o display é construído, como o sinal de contagem regressiva é detectado e sincronizado, como a unidade faz interface com diferentes sistemas de controle e como ela se comporta sob condições elétricas variáveis.

Design de exibição de matriz de pontos: por que a estrutura de exibição é importante para um cronômetro de contagem regressiva de semáforo para carro

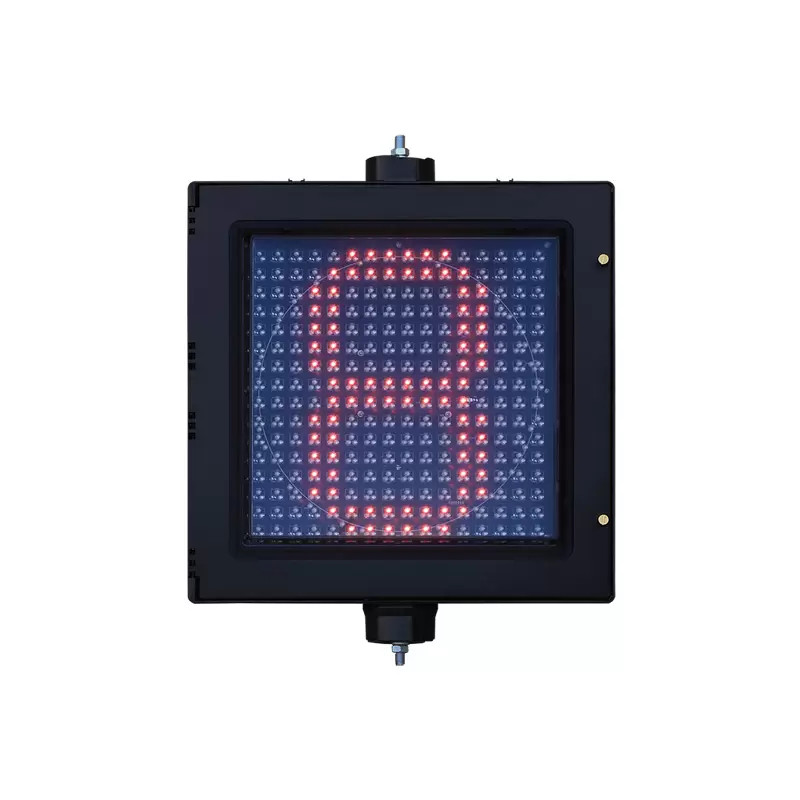

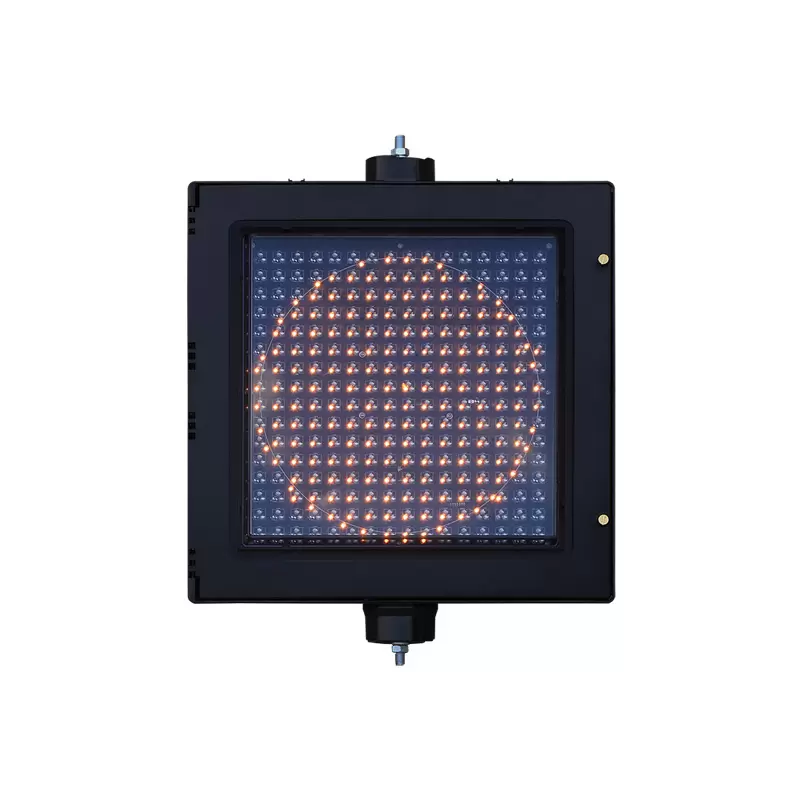

Um semáforo de contagem regressiva do tipo matriz de pontos integra um display LED de matriz de pontos diretamente no compartimento da lâmpada. Em vez de formar dígitos através de um conjunto fixo de segmentos convencionais, os caracteres numéricos são criados através de uma matriz de pontos de LED.

Esta estrutura permite que o display numérico seja projetado com uma área visual maior e mais centralizada. Para um temporizador de contagem regressiva de semáforo para automóveis, isso é particularmente relevante porque os motoristas normalmente não observam a exibição de um sinal a uma distância fixa sob condições de iluminação controladas. A visualização da distância, das condições de luz do dia, do trânsito circundante, do equipamento na estrada e da atenção do condutor podem afetar a rapidez com que o tempo restante é reconhecido.

Exibição de contagem regressiva de matriz de pontos versus exibição de tipo de segmento tradicional

A principal diferença é a forma como os caracteres numéricos são construídos.

Uma exibição de contagem regressiva tradicional do tipo segmento usa segmentos dedicados para formar cada número. Sua geometria de exibição está, portanto, intimamente relacionada à estrutura de segmento predefinida. Um display matricial forma caracteres através de múltiplos pontos de LED dispostos em uma matriz, permitindo que o display numérico ocupe uma área visual mais concentrada e potencialmente maior dentro do compartimento da lâmpada.

Para projetos de semáforos, vale a pena avaliar diversas características:

Isso não significa que um display matricial tenha automaticamente um melhor desempenho em todas as instalações. O resultado real da visualização também depende da configuração do LED, do design óptico, do gerenciamento de brilho, da estrutura do invólucro da lâmpada e da posição de instalação. Esses fatores devem ser avaliados em conjunto ao selecionar um sinal de contagem regressiva para um cruzamento específico.

Para uma aplicação de contagem regressiva orientada a veículos, o objetivo é facilitar a identificação das informações de tempo restante, sem exigir que o motorista interprete uma estrutura visual complicada. Uma exibição numérica maior e concentrada pode, portanto, ser útil quando o projeto exige que as informações da contagem regressiva permaneçam distinguíveis de uma distância de observação maior.

O semáforo de contagem regressiva do tipo matriz de pontos foi projetado em torno deste requisito, integrando o display LED de matriz de pontos no invólucro da lâmpada e concentrando as informações numéricas dentro da cabeça do sinal.

Sincronização de contagem regressiva e compatibilidade com sistemas de controle de sinais de trânsito

A visibilidade da tela é apenas uma parte do desempenho do sinal de contagem regressiva. Um número de contagem regressiva claramente visível terá valor limitado se o valor exibido não corresponder corretamente à fase do semáforo.

Por esse motivo, a sincronização da contagem regressiva é uma consideração crítica ao selecionar um cronômetro de contagem regressiva de semáforo para um carro.

A unidade de contagem regressiva precisa receber ou detectar a informação de sinal relevante do sistema de controle de tráfego e converter essa informação na exibição de contagem regressiva correspondente. As diferenças entre controladores de sinal, métodos de saída e condições elétricas podem tornar esta interface mais complicada do que simplesmente conectar um display a uma fonte de energia.

Três modos de operação para diferentes requisitos de controle

O semáforo de contagem regressiva do tipo Dot Matrix suporta três modos de operação:

l Modo de comunicação

l Modo de disparo

l Modo de aprendizagem

Esses modos fornecem abordagens diferentes para obter e processar informações de controle relacionadas à contagem regressiva.

No modo de comunicação, a unidade de contagem regressiva pode funcionar através de uma interface baseada em comunicação com o sistema de controle de tráfego relevante. Esta abordagem é aplicável quando o projeto utiliza um método de comunicação compatível entre o controlador e o equipamento de contagem regressiva.

O modo de disparo fornece outro método de controle no qual a operação de contagem regressiva responde ao sinal de disparo relevante. Isto pode ser útil para projetos onde as informações de contagem regressiva são obtidas através de alterações de sinais elétricos, em vez de um processo de comunicação dedicado.

O modo de aprendizagem destina-se a ajudar o dispositivo a adaptar-se às características do sinal do sistema de controle instalado. Em vez de exigir a mesma configuração de controle para cada interseção, a abordagem operacional pode ser selecionada de acordo com as condições reais do projeto.

As informações do produto fornecidas pela FAMA afirmam que estes três modos de operação adaptativos permitem compatibilidade com mais de 99% dos principais sistemas de controle de semáforos nacionais e internacionais. Para a aquisição de projetos, esta capacidade é relevante porque a compatibilidade afeta não apenas a instalação inicial, mas também o tempo de comissionamento e futuros trabalhos de substituição ou manutenção.

No entanto, a compatibilidade deve sempre ser confirmada em relação ao controlador de semáforo específico e à interface do projeto antes da implantação. Uma declaração geral de compatibilidade não substitui a verificação elétrica e de comunicação em nível de projeto.

O que um circuito adaptativo de detecção de contagem regressiva faz?

A operação estável da contagem regressiva depende muito de como o sinal de entrada é detectado.

Os equipamentos de sinalização de trânsito podem operar sob diferentes condições de tensão, enquanto os ambientes elétricos externos também podem conter interferências causadas por equipamentos de comutação, cabos longos e outros dispositivos elétricos. Se o limite de detecção for fixo e inadequado para as condições reais de entrada, o sinal de contagem regressiva poderá ter dificuldade em identificar corretamente o estado de sinal pretendido.

O semáforo de contagem regressiva tipo matriz de pontos usa um circuito de detecção de contagem regressiva adaptativo patenteado projetado para atender a esse requisito.

De acordo com as especificações do produto fornecidas, o circuito pode:

1. Combine automaticamente o nível de tensão de entrada.

2. Ajuste dinamicamente o limite operacional.

3. Filtre a interferência elétrica externa.

A importância deste projeto é que a detecção de contagem regressiva não é tratada como uma entrada elétrica fixa com apenas um limite predeterminado. O mecanismo de detecção é projetado para se adaptar às condições do sinal de entrada.

Isso é importante porque a detecção do sinal de entrada está diretamente conectada à sincronização da contagem regressiva. Se o sinal de entrada não puder ser detectado de forma consistente, o valor da contagem regressiva poderá não corresponder corretamente à fase do semáforo. A detecção adaptativa, portanto, funciona como parte do mecanismo de sincronização, em vez de ser simplesmente um recurso elétrico independente.

Para projetos de engenharia de tráfego, esta distinção é importante. Ao avaliar um sinal de contagem regressiva, os compradores devem olhar além do próprio display numérico e examinar como o equipamento detecta o sinal de controle, quais modos de operação estão disponíveis e como o dispositivo responde à variação de tensão e à interferência elétrica.

Proteção dupla contra surtos para interfaces de energia e comunicação

O equipamento de semáforo externo está exposto a condições elétricas diferentes daquelas encontradas em ambientes internos controlados. Eventos de raios, surtos de tensão e perturbações transitórias podem afetar tanto os circuitos de energia quanto as interfaces de comunicação.

O semáforo de contagem regressiva do tipo Dot Matrix incorpora proteção contra surtos tanto na entrada de energia quanto na interface de comunicação.

Este arranjo de proteção dupla aborda dois caminhos diferentes através dos quais a energia de surto pode potencialmente atingir o equipamento. Proteger apenas a entrada de energia não resolve necessariamente os distúrbios que entram através de uma conexão de comunicação.

Para um sistema de semáforo instalado, isso é relevante para a manutenção a longo prazo porque uma unidade de contagem regressiva pode ser conectada tanto à rede de energia elétrica quanto à rede de controle de sinal ou de comunicação. A proteção deve, portanto, ser considerada em toda a estrutura da interface, e não apenas no lado da energia.

As informações do produto fornecidas afirmam que esta proteção dupla contra surtos foi projetada para reduzir os danos causados ​​por quedas de raios e surtos de alta tensão e pode reduzir os custos de manutenção em mais de 50%. Este valor deve ser entendido como uma declaração de desempenho específica do produto, em vez de uma redução universal dos custos de manutenção aplicável a todos os projetos de tráfego. Os resultados reais dependem das condições de instalação, dos ambientes elétricos locais, da arquitetura de proteção e das práticas de manutenção.

Do ponto de vista da engenharia, o ponto mais importante é que a proteção contra surtos seja incorporada em ambas as principais interfaces externas, ajudando a reduzir o impacto potencial de eventos elétricos transitórios no equipamento de contagem regressiva.

Configuração remota e o impacto prático na manutenção

Os projetos de semáforos nem sempre são idênticos. Diferentes interseções podem usar diferentes parâmetros de controle, configurações de sinal ou requisitos de comissionamento. Se cada ajuste exigir a substituição física do hardware, a implantação e a manutenção do projeto tornar-se-ão mais demoradas.

O semáforo de contagem regressiva do tipo Dot Matrix suporta configuração remota por meio de um sistema de controle de nível superior baseado em PC. Os parâmetros do sistema podem ser ajustados online sem substituir o hardware.

Essa abordagem altera o processo de manutenção de diversas maneiras.

Durante o comissionamento, os engenheiros podem configurar parâmetros relevantes de acordo com os requisitos reais de controle de interseção. Se um parâmetro precisar ser ajustado posteriormente, a alteração poderá ser realizada através do sistema de nível superior, em vez de exigir a substituição do hardware de contagem regressiva.

Para empreiteiros que gerenciam múltiplas interseções, isso pode reduzir intervenções físicas desnecessárias durante o ajuste de parâmetros. Para os departamentos de gestão de tráfego, também pode simplificar certas operações de manutenção onde a alteração necessária está relacionada com software ou parâmetro e não causada por uma falha de hardware.

A configuração remota, portanto, funciona em conjunto com a compatibilidade do sistema, em vez de existir separadamente dele:

Vários modos de operação → adaptação mais ampla do controlador → configuração remota de parâmetros → comissionamento e manutenção mais simples

Isto é particularmente relevante para projetos onde o mesmo produto de contagem regressiva precisa ser implantado em cruzamentos com diferentes requisitos operacionais.

Como os compradores devem avaliar um semáforo de contagem regressiva para projetos rodoviários reais

Ao selecionar um cronômetro de contagem regressiva de semáforo para carro ou um semáforo de contagem regressiva do tipo matriz de pontos, os compradores devem avaliar a cadeia operacional completa em vez de se concentrar em uma especificação.

1. Avalie a estrutura de exibição real

Verifique o tamanho numérico do display, a configuração da matriz de LED, a distribuição de brilho e o design do alojamento da lâmpada. A questão não é simplesmente se os dígitos são brilhantes, mas se a informação exibida permanece distinguível sob as condições de visualização esperadas do projeto.

2. Verifique a sincronização da contagem regressiva

Confirme como a unidade de contagem regressiva recebe o sinal do controlador de tráfego e como a contagem regressiva exibida corresponde à fase real do sinal. A sincronização deve ser avaliada juntamente com o método de detecção e modo de operação.

3. Confirme a compatibilidade do controlador

Determine se o projeto requer modo de comunicação, modo de disparo ou modo de aprendizagem. A interface específica do controlador deve ser verificada antes da instalação, em vez de depender apenas de declarações gerais de compatibilidade.

4. Examine a detecção do sinal de entrada

Um mecanismo de detecção adaptativo pode ser particularmente relevante onde as condições de tensão de entrada variam ou onde a interferência elétrica pode afetar o reconhecimento do sinal. O comprador deve compreender como o equipamento identifica o sinal de controle e mantém a detecção estável.

5. Verifique a proteção nas interfaces externas

A entrada de energia e as interfaces de comunicação devem ser consideradas ao avaliar a proteção contra surtos. Isto é especialmente importante para instalações de semáforos externos expostas a raios e condições de tensão transitórias.

6. Considere os procedimentos de comissionamento e manutenção

A configuração remota pode reduzir a necessidade de substituição de hardware quando os parâmetros do sistema precisam ser ajustados. Para projetos com múltiplas interseções, isso pode ter um impacto prático nos fluxos de trabalho de instalação e manutenção.

Integrando exibição de contagem regressiva com controle de tráfego inteligente

Um sinal de contagem regressiva não é um dispositivo de exibição isolado. Faz parte de um sistema maior de controle de semáforos.

(FAMA) fornece soluções integradas de transporte inteligente que abrangem controle de sinal inteligente, segurança de tráfego inteligente e postes inteligentes multifuncionais 5G. Em aplicações de controle de sinalização inteligente, a FAMA trabalha com tecnologias que incluem bobinas, geomagnetismo, RFID, radar e identificação visual para apoiar o monitoramento em tempo real do fluxo de tráfego e de pedestres nos cruzamentos.

Esta perspectiva mais ampla do sistema é relevante ao selecionar equipamentos de contagem regressiva porque a exibição da contagem regressiva precisa funcionar dentro da arquitetura real de controle de tráfego. A tecnologia de exibição, a detecção de sinais, a compatibilidade do controlador e a capacidade de configuração devem, portanto, ser consideradas como elementos conectados e não como recursos separados do produto.

FAMA - A empresa líder na indústria de semáforos da China

Para compradores que avaliam aplicações reais de projetos, o portfólio de projetos e a linha de produtos da FAMA fornecem contexto adicional para a compreensão de seus equipamentos de sinalização de trânsito e soluções de transporte inteligentes.

Portfólio de Projetos FAMA

Gama de produtos FAMA

Conclusão: Selecionando um sinal de contagem regressiva com base na cadeia técnica completa

A seleção de um cronômetro de contagem regressiva para semáforos para automóveis não deve se basear apenas no fato de os números exibidos aparecerem claros durante uma inspeção básica. Para projetos profissionais de semáforos, a avaliação mais significativa abrange toda a cadeia operacional.

Um semáforo de contagem regressiva do tipo matriz de pontos combina a tecnologia de exibição de matriz de pontos LED com um invólucro de lâmpada projetado para apresentação numérica concentrada. Seu modo de comunicação, modo de disparo e modo de aprendizagem fornecem diferentes abordagens para adaptação aos sistemas de controle de semáforos. O circuito adaptativo de detecção de contagem regressiva trata da variação da tensão de entrada e da interferência elétrica externa, enquanto a proteção dupla contra surtos cobre as interfaces de alimentação e comunicação. A configuração remota baseada em PC suporta ainda o comissionamento do projeto e o ajuste de parâmetros.

Essas tecnologias estão interligadas. A visibilidade do display determina a facilidade com que o tempo restante pode ser reconhecido; a detecção do sinal de entrada determina se a contagem regressiva recebe as informações de controle corretas; a sincronização determina se o valor exibido corresponde à fase real do sinal; a compatibilidade do sistema afeta a instalação e o comissionamento; e a proteção contra surtos e a configuração remota influenciam os requisitos práticos de manutenção após a implantação.

Para compradores estrangeiros de sinais de trânsito, empreiteiros de engenharia rodoviária, departamentos de gerenciamento de tráfego e integradores de sistemas de transporte inteligentes, a avaliação conjunta desses fatores fornece uma base mais prática para a seleção de equipamentos de contagem regressiva para requisitos específicos de interseção.
